中专作业-施工组织设计方案VIP专享

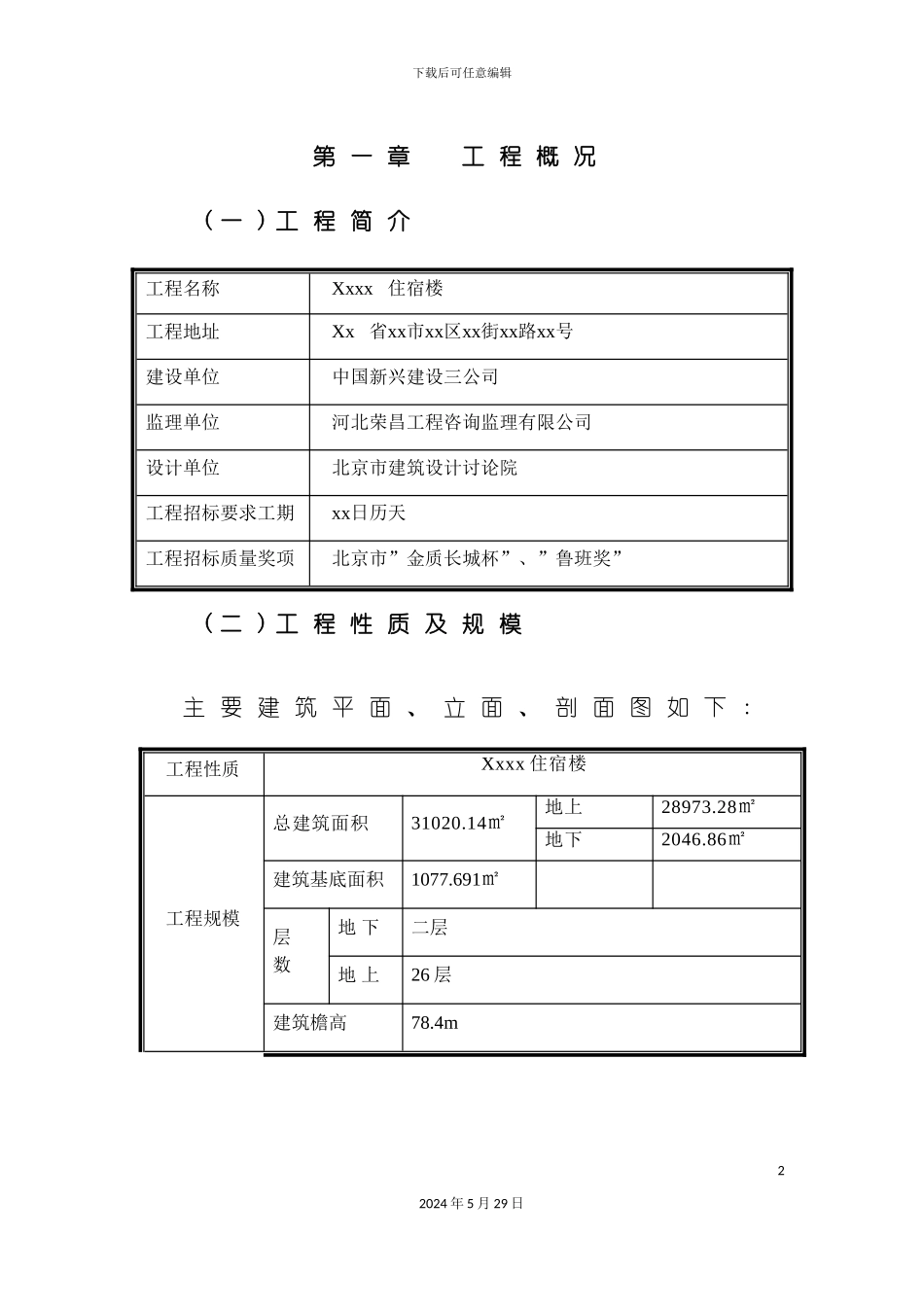

下载后可任意编辑中专作业-施工组织设计方案12024 年 5 月 29 日下载后可任意编辑第 一 章 工 程 概 况( 一 ) 工 程 简 介工程名称Xxxx 住宿楼工程地址Xx 省xx市xx区xx街xx路xx号建设单位中国新兴建设三公司监理单位河北荣昌工程咨询监理有限公司设计单位北京市建筑设计讨论院工程招标要求工期xx日历天工程招标质量奖项北京市”金质长城杯”、”鲁班奖”( 二 ) 工 程 性 质 及 规 模主 要 建 筑 平 面 、 立 面 、 剖 面 图 如 下 :22024 年 5 月 29 日工程性质Xxxx 住宿楼工程规模总建筑面积31020.14㎡地上28973.28㎡地下2046.86㎡建筑基底面积1077.691㎡层数地 下二层地 上26 层建筑檐高78.4m下载后可任意编辑( 三 ) 建 筑 设 计 概 况项 目内 容建筑功能Xxxx 住宿楼建筑层高及功能楼层层高功能地下二层4.6 m人防地下一层3.5 m人防首 层2.95m宿舍二~二十六层2.9m宿舍屋面3.1m宿舍建筑平面主 楼横轴编号:A～R2纵轴编号:1 ～41±0.00 绝对标高27.850m室内外高差1.20m基底标高主楼:-8.25m基底最深处标高-12.1m建筑防水地 下Ⅱ级 S8防水混凝土; 外加双层总厚不小于2.4mm 合成高分子卷材。外墙防水保护层保护层为100 厚增强聚苯板屋 面Ⅱ级 1.5mm+1.2mm厚三元乙丙丁基橡胶防水卷材卫生间1.5mm 厚单组分聚氨酯防水涂膜建筑保温外墙70mm厚挤塑聚苯板外保温32024 年 5 月 29 日下载后可任意编辑内庭院外墙30mm厚挤塑聚苯板外保温屋面50mm厚挤塑聚苯板隔 墙外墙、六层以下内墙主隔墙采纳200厚陶粒空心砖其它层为轻钢龙骨石膏板墙体轻质隔墙采纳轻钢龙骨双层双面石膏板中填40mm岩棉隔声外装修玻璃幕墙、金属幕墙、干挂石材、仿石涂料门 窗铝合金门窗人防门、防火门、木门等屋 面上人屋面10厚室外广场砖二层屋顶平台和连桥花岗石42024 年 5 月 29 日下载后可任意编辑(四)结 构 设 计 概 况第 二 章 施 工 部 署52024 年 5 月 29 日项 目内 容结构形式基础结构形式钢筋混凝土梁板式筏型基础主体结构形式剪力墙结构主要楼板及屋面板现浇钢筋砼抗震等级抗震设防丙类抗震设防裂度8 度框架梁、柱抗震等级二级剪力墙抗震等级二级人防工程抗力等级6 级地基土质、水位地下水位埋深 11.60~14.70 米主 楼中 心 区土质情况粉质粘土④层粉粘质粘土②层地基承载力150Kpa170Kpa混凝土等级垫层基础底板、地梁剪力墙挡土墙梁、板、楼梯主楼地下室~五层...
