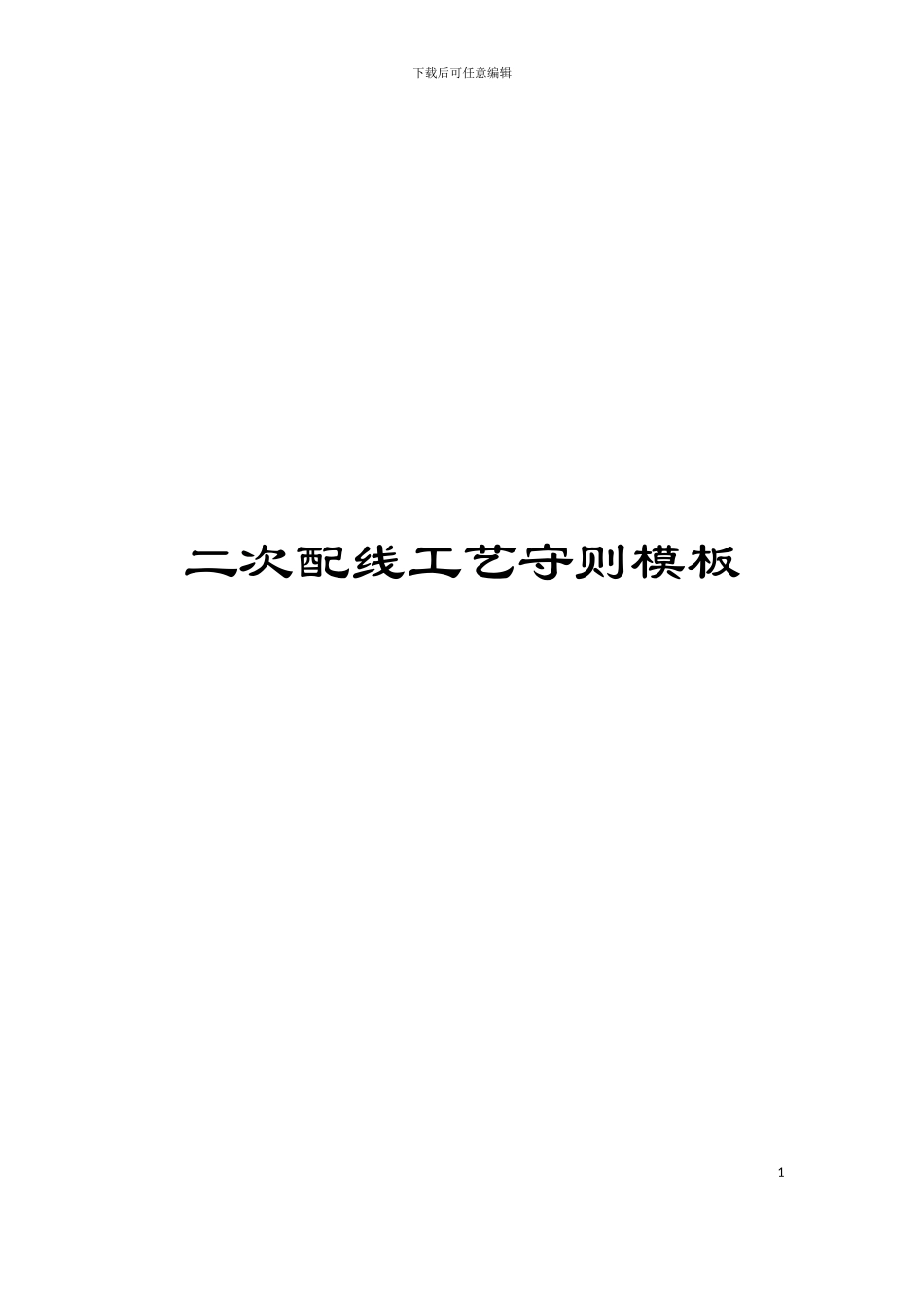

二次配线工艺守则模板

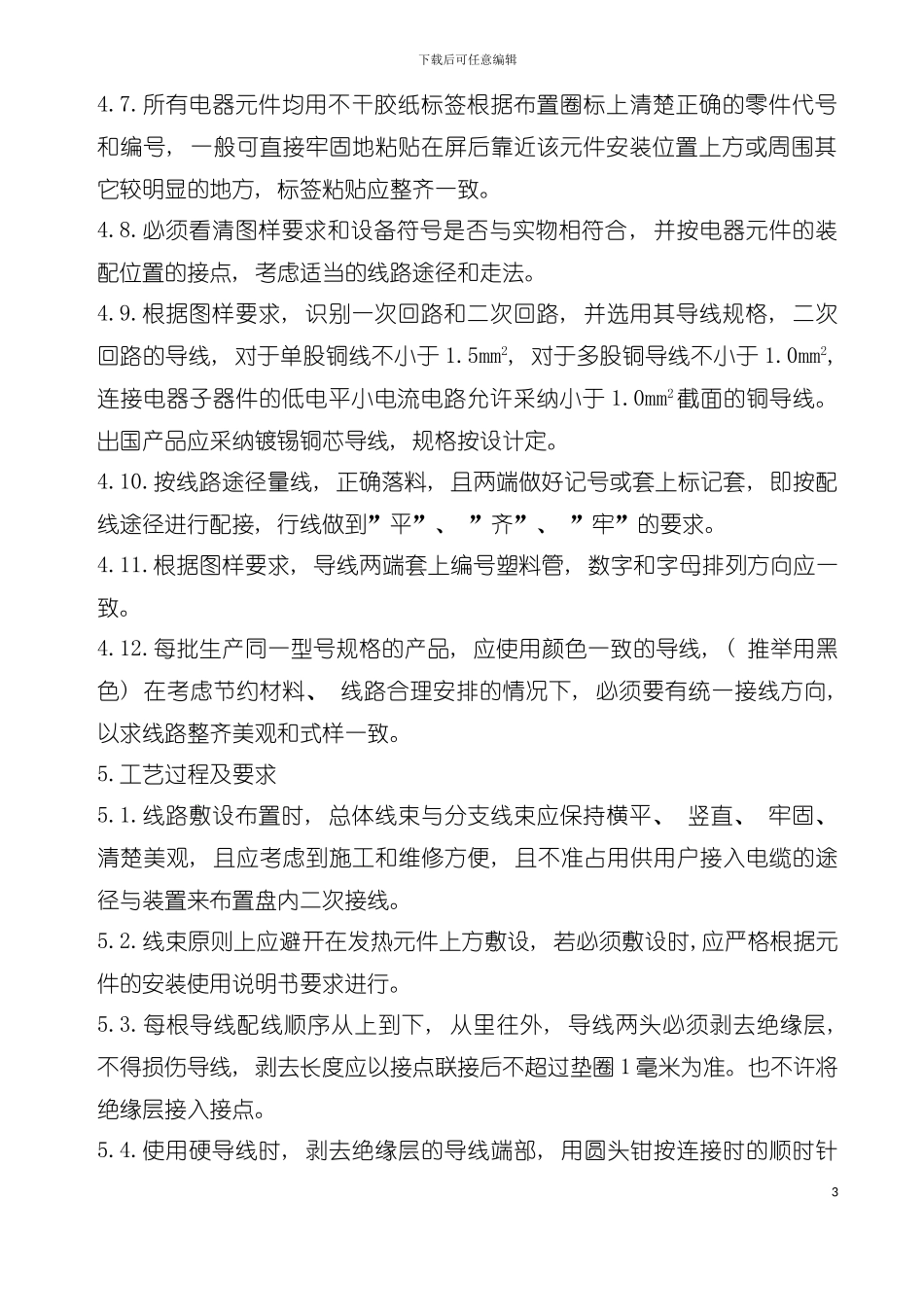

下载后可任意编辑二次配线工艺守则模板1下载后可任意编辑二次配线工艺守则1.适用范围本工艺守则适用于高低压开关设备的二次配线加工过程。2.材料2.1.导线、 塑料蛇皮软管, 各种规格线槽、 标记套、 标号、 烫印色带。2.2.松香焊锡丝, OT、 UT、 IT 铜制冷压接线端头。2.3. 0.5～2.0mm 厚铝质名牌、 符号牌, 不干胶题名片、 彩色胶纸, 标牌用钉, 十字槽球面圆柱头螺钉。3.工具3.1.烫号机、 剪刀、 手动挤压钳、 液压钳。3.2.手枪钻、 圆头锤、 划针(铅笔)、 尖冲、 钢板尺。3.3.十字形螺丝刀、 板手、 钢卷尺、 螺丝刀、 剥线钳、 钢丝钳、 圆头钳、 斜口钳、 尖嘴钳、 剪刀、 电路铁、 活动板手、 套筒板手、 通灯或万用表。4. 工艺准备4.1.按图样要求检查将配线的电器元件是否合格完好, 如发现元件表面有碎裂、 生锈、 发霉等质量问题的应及时处理或更换合格元件。4.2.按图样列出标号头明细表。多回路接线时, 相同回路则在元件编号前加回路编号。4.3.领取并检查各种标牌、 标签框、 题名片及不干胶彩纸的规格是否与设计要求相符。4.4.掌握配接的工艺规程, 方法和注意事项。4.5.安排好配线场地, 包括配线位置。4.6.准备好配线所需工具, 并安放在使用最方便的位置。2下载后可任意编辑4.7.所有电器元件均用不干胶纸标签根据布置圈标上清楚正确的零件代号和编号, 一般可直接牢固地粘贴在屏后靠近该元件安装位置上方或周围其它较明显的地方, 标签粘贴应整齐一致。4.8.必须看清图样要求和设备符号是否与实物相符合, 并按电器元件的装配位置的接点, 考虑适当的线路途径和走法。4.9.根据图样要求, 识别一次回路和二次回路, 并选用其导线规格, 二次回路的导线, 对于单股铜线不小于 1.5mm2, 对于多股铜导线不小于 1.0mm2, 连接电器子器件的低电平小电流电路允许采纳小于 1.0mm2截面的铜导线。出国产品应采纳镀锡铜芯导线, 规格按设计定。4.10.按线路途径量线, 正确落料, 且两端做好记号或套上标记套, 即按配线途径进行配接, 行线做到”平”、 ”齐”、 ”牢”的要求。4.11.根据图样要求, 导线两端套上编号塑料管, 数字和字母排列方向应一致。4.12.每批生产同一型号规格的产品, 应使用颜色一致的导线, ( 推举用黑色) 在考虑节约材料、 线路合理安排的情况下, 必须要有统一接线方向, 以求线路整齐美观和式样一致。5.工艺过程及要求5.1.线路敷设布置时, 总体线束与分支线束应保持...
