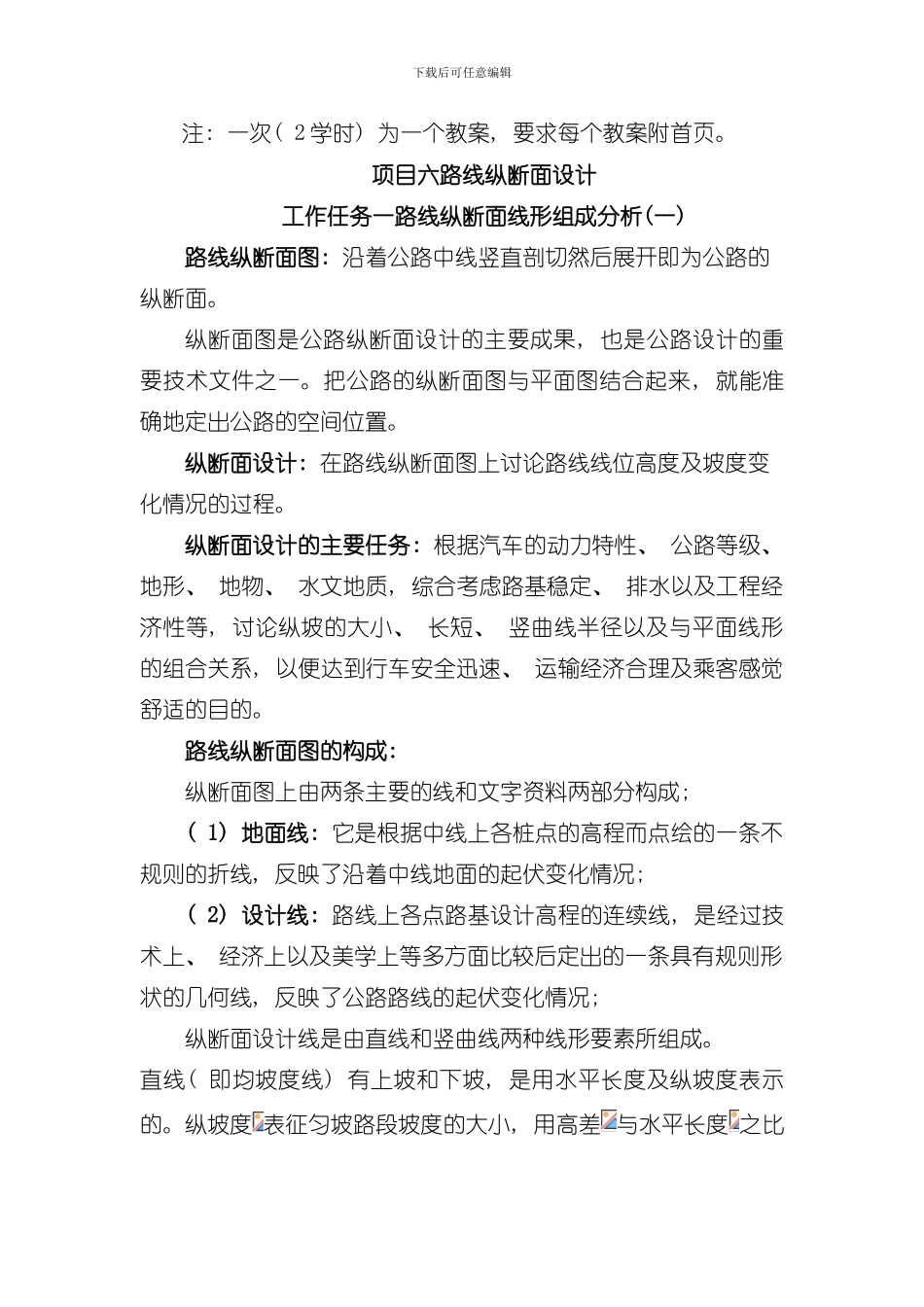

下载后可任意编辑云南交通技术学院教案首页No: 25授课时间授课班级课题: 项目六路线纵断面设计工作任务一路线纵断面线形组成分析(一)课型: 讲授教学内容摘要: 1.初步了解纵断面图的内容; 2.理解公路最大、 最小纵坡和最大、 最小坡长确定所考虑的因素, 在纵断面设计中能正确运用最大( 小) 纵坡、 最大( 小) 坡长、 平均纵坡、 合成纵坡及缓和坡段、 纵坡折减等重点: 《标准》对公路最大、 最小纵坡和最大、 最小坡长的确定及考虑的因素。难点: 最大( 小) 纵坡、 最大( 小) 坡长、 平均纵坡、 合成纵坡、 缓和坡段。课外作业: 复习本次课程内容; 课后分析: 下载后可任意编辑注: 一次( 2 学时) 为一个教案, 要求每个教案附首页。项目六路线纵断面设计工作任务一路线纵断面线形组成分析(一)路线纵断面图: 沿着公路中线竖直剖切然后展开即为公路的纵断面。纵断面图是公路纵断面设计的主要成果, 也是公路设计的重要技术文件之一。把公路的纵断面图与平面图结合起来, 就能准确地定出公路的空间位置。纵断面设计: 在路线纵断面图上讨论路线线位高度及坡度变化情况的过程。纵断面设计的主要任务: 根据汽车的动力特性、 公路等级、 地形、 地物、 水文地质, 综合考虑路基稳定、 排水以及工程经济性等, 讨论纵坡的大小、 长短、 竖曲线半径以及与平面线形的组合关系, 以便达到行车安全迅速、 运输经济合理及乘客感觉舒适的目的。路线纵断面图的构成: 纵断面图上由两条主要的线和文字资料两部分构成; ( 1) 地面线: 它是根据中线上各桩点的高程而点绘的一条不规则的折线, 反映了沿着中线地面的起伏变化情况; ( 2) 设计线: 路线上各点路基设计高程的连续线, 是经过技术上、 经济上以及美学上等多方面比较后定出的一条具有规则形状的几何线, 反映了公路路线的起伏变化情况; 纵断面设计线是由直线和竖曲线两种线形要素所组成。直线( 即均坡度线) 有上坡和下坡, 是用水平长度及纵坡度表示的。纵坡度 表征匀坡路段坡度的大小, 用高差 与水平长度 之比下载后可任意编辑量度, 即路线纵断面图上的标高: ( 1) 设计标高, 即路基设计标高, 《法律规范》规定如下: 1、 新建公路的路基设计标高: 高速公路和一级公路采纳中央分隔带的外侧边缘标高; 二、 三、 四级公路采纳路基边缘标高, 在设置超高、 加宽地段为设超高、 加宽前该处边缘标高。2、 改建公路的路基设计标高: 一般按...
