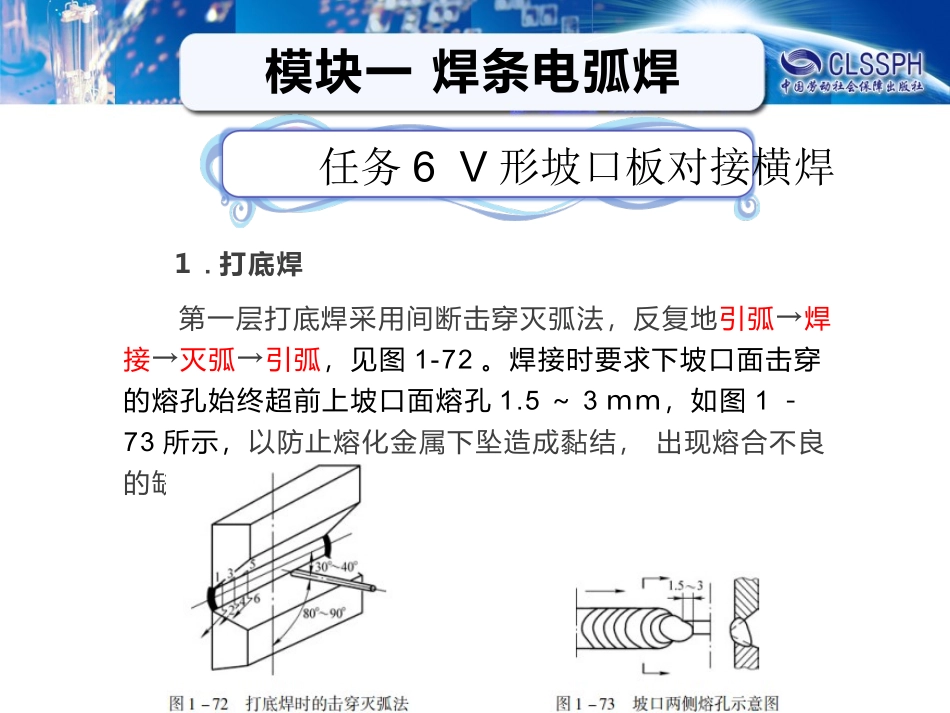

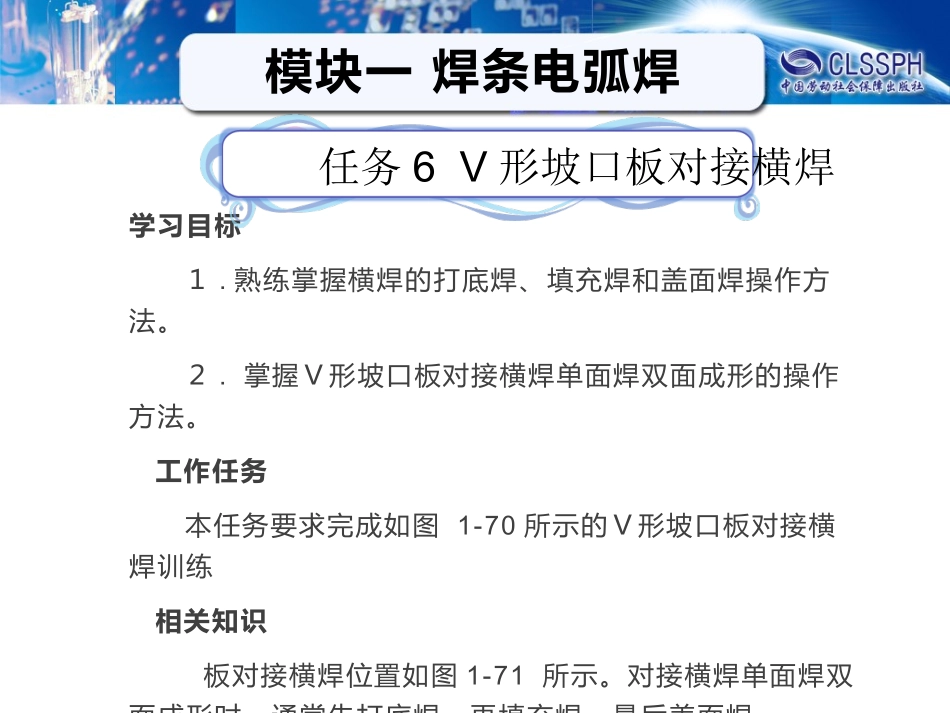

模块一焊条电弧焊学习目标１.熟练掌握横焊的打底焊、填充焊和盖面焊操作方法。２.掌握Ｖ形坡口板对接横焊单面焊双面成形的操作方法。工作任务本任务要求完成如图1-70所示的Ｖ形坡口板对接横焊训练相关知识板对接横焊位置如图1-71所示。对接横焊单面焊双面成形时，通常先打底焊，再填充焊，最后盖面焊。任务6V形坡口板对接横焊模块一焊条电弧焊任务6V形坡口板对接横焊模块一焊条电弧焊１.打底焊第一层打底焊采用间断击穿灭弧法，反复地引弧→焊接→灭弧→引弧，见图1-72。焊接时要求下坡口面击穿的熔孔始终超前上坡口面熔孔1.5～3ｍｍ，如图1－73所示，以防止熔化金属下坠造成黏结，出现熔合不良的缺陷。任务6V形坡口板对接横焊模块一焊条电弧焊２.填充焊填充层的焊接采用多层多道焊，每道焊道均采用直线或直线往复运条法，焊条前倾斜角为80°～85°，焊条角度如图1－74所示。任务6V形坡口板对接横焊模块一焊条电弧焊３.盖面焊盖面层的焊接也采用多道焊，焊条角度如图1－75所示。任务6V形坡口板对接横焊模块一焊条电弧焊一、焊前准备１.试件材料试件材料为20钢或Ｑ345钢。２.试件尺寸300ｍｍ×100ｍｍ×10ｍｍ两块，60°Ｖ形坡口板，如图1－70所示。３.焊接材料Ｅ4315型或Ｅ5015型焊条烘焙350～400℃并恒温２ｈ，随用随取。４.焊机ＺＸ5-400型焊机或ＺＸ7-400型焊机。任务6V形坡口板对接横焊模块一焊条电弧焊二、试件装配１.修磨钝边1～1.5ｍｍ，无毛刺。２.装配始端间隙为3.2ｍｍ，终端为4.0ｍｍ，错边量不大于1.0ｍｍ。３.采用与焊接试件相同材料的焊条，在试件坡口反面距两端２０ｍｍ之内施焊，焊缝长度为10～15ｍｍ，并将试件固定在焊接支架上，使焊接坡口处于水平位置。始端处于左侧，坡口上边缘与焊工视线平齐。４.预置反变形量为４°～５°。任务6V形坡口板对接横焊模块一焊条电弧焊三、焊接参数Ｖ形坡口板对接横焊焊接参数见表1－21。任务6V形坡口板对接横焊模块一焊条电弧焊四、焊接操作过程１.清理坡口面及坡口正反面两侧各20ｍｍ范围内的油污、锈蚀、水分及其他污物，直至露出金属光泽。２.修磨坡口钝边，装配，进行定位焊，预置反变形。３.按操作要点，用3.2ϕｍｍ焊条采用间断击穿灭弧法进行打底层焊接，保证背面成形。４.层间清理熔渣，用3.2ϕｍｍ焊条采用直线运条法或斜圆圈形运条法（见图1-76），多层多道焊接填充层、盖面层。５.每条焊道之间搭接要适宜，避免脱节、夹渣及焊瘤等缺陷。任务6V形坡口板对接横焊模块一焊条电弧焊６.焊接过程中，保持熔渣对熔池的保护作用，防止熔池裸露而出现较粗糙的焊缝波纹。７.焊后清理熔渣及飞溅物，检查焊接质量，分析问题，总结经验。任务6V形坡口板对接横焊模块一焊条电弧焊五、任务考核完成Ｖ形坡口板对接横焊操作后，结合表1－22进行测评。任务6V形坡口板对接横焊
