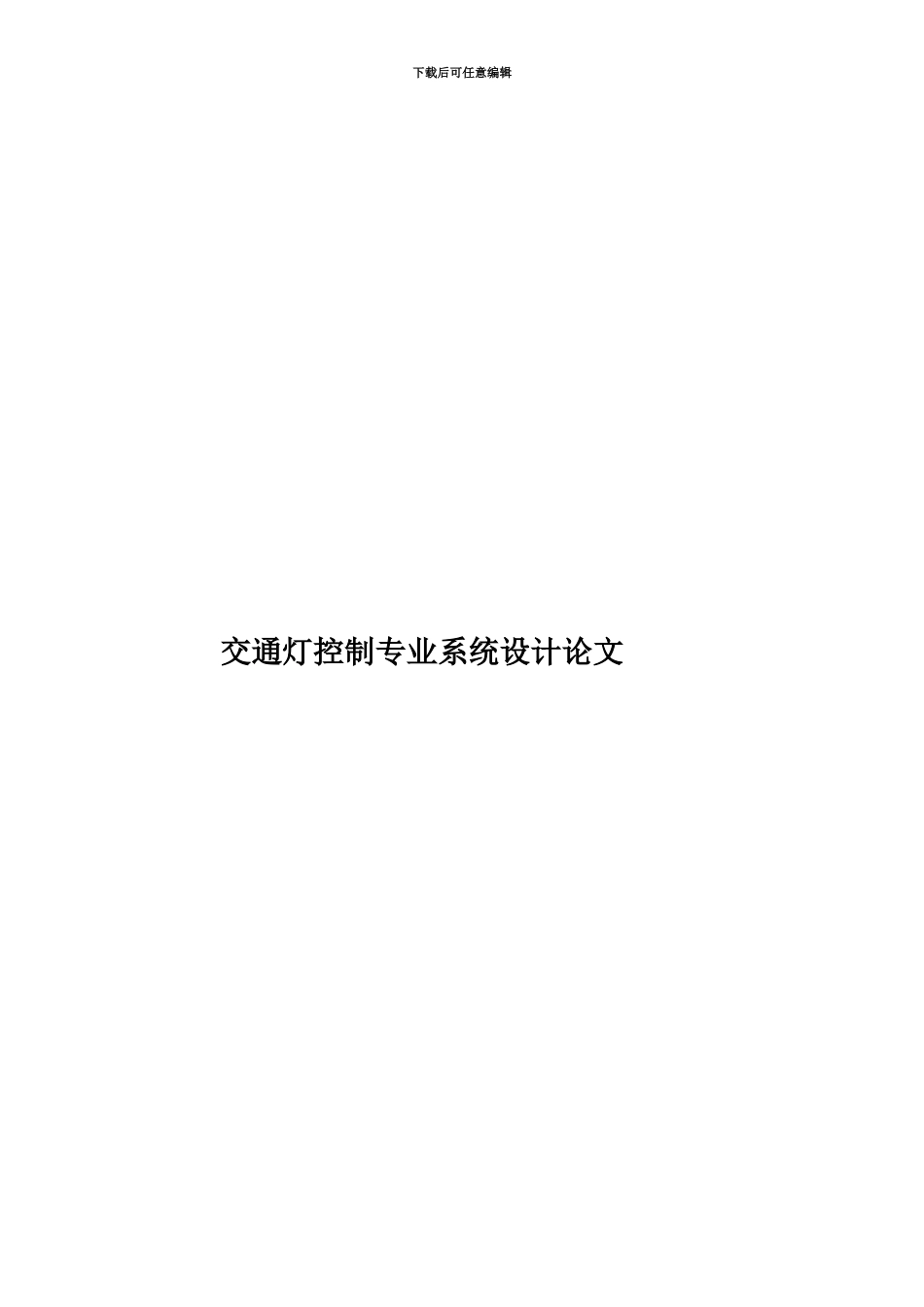

交通灯控制专业系统设计论文

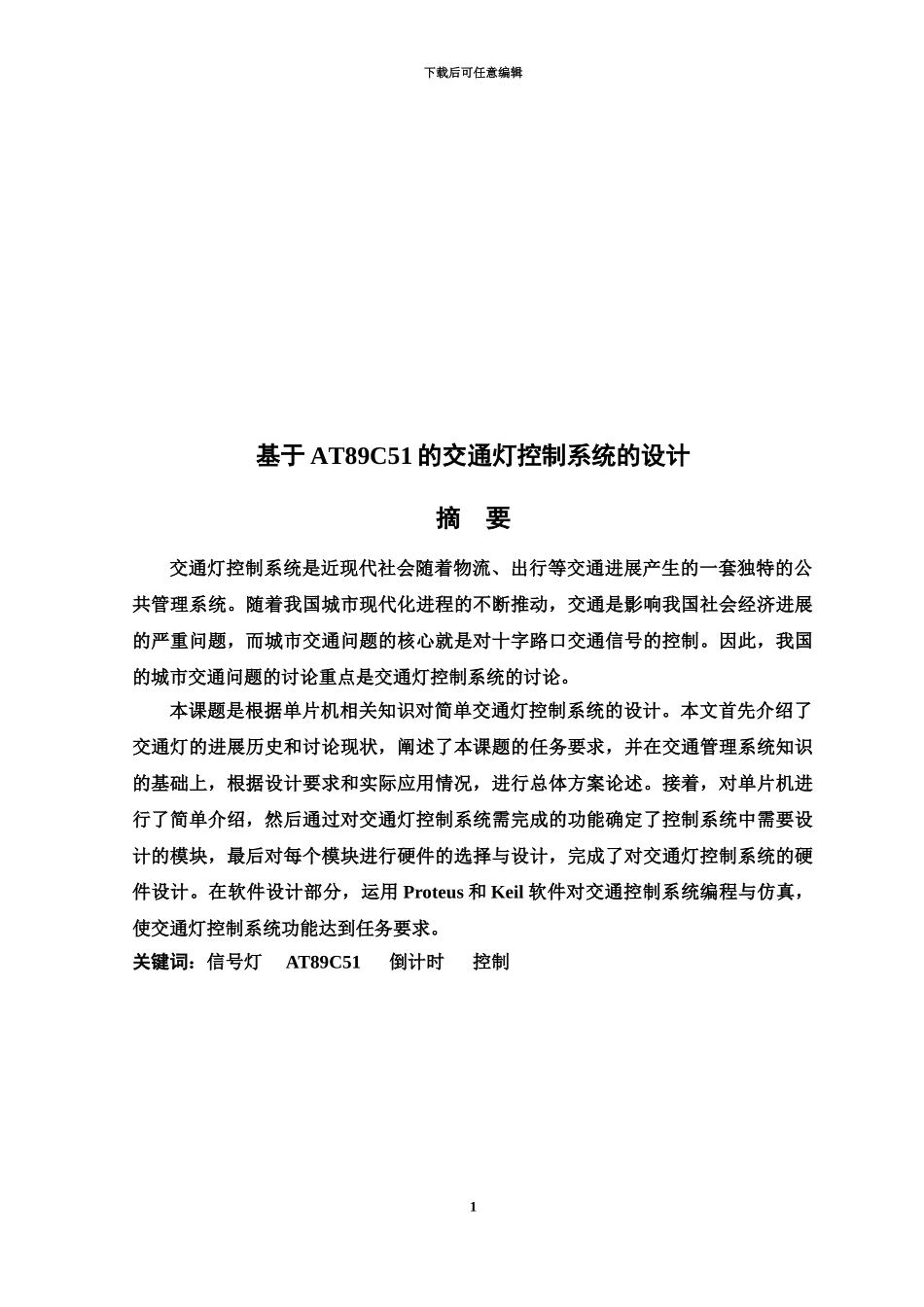

下载后可任意编辑交通灯控制专业系统设计论文下载后可任意编辑基于 AT89C51 的交通灯控制系统的设计摘 要交通灯控制系统是近现代社会随着物流、出行等交通进展产生的一套独特的公共管理系统。随着我国城市现代化进程的不断推动，交通是影响我国社会经济进展的严重问题，而城市交通问题的核心就是对十字路口交通信号的控制。因此，我国的城市交通问题的讨论重点是交通灯控制系统的讨论。本课题是根据单片机相关知识对简单交通灯控制系统的设计。本文首先介绍了交通灯的进展历史和讨论现状，阐述了本课题的任务要求，并在交通管理系统知识的基础上，根据设计要求和实际应用情况，进行总体方案论述。接着，对单片机进行了简单介绍，然后通过对交通灯控制系统需完成的功能确定了控制系统中需要设计的模块，最后对每个模块进行硬件的选择与设计，完成了对交通灯控制系统的硬件设计。在软件设计部分，运用 Proteus 和 Keil 软件对交通控制系统编程与仿真，使交通灯控制系统功能达到任务要求。关键词：信号灯 AT89C51 倒计时 控制1下载后可任意编辑引言：在今日，红绿灯安装在各个道口上，已经成为疏导交通车辆最常见和最有效的手段。这一技术在 19 世纪就已出现了。早期的交通信号灯使用“固定配时”方式实行自动控制，这种方式对于早起交通流量不大的情况曾起过一定的作用。但随着汽车工业的进展,交通流量增加,随机变化增强，采纳以往那种单一模式的“固定配时”方式已不能满足客观需要，于是一种多时段多方案的信号控制器开始出现并逐步取代了传统的只有一种控制方案的控制器。计算机的出现为交通控制技术的进展注入了新的活力。加拿大多伦多市于 1964年完成了计算机控制信号灯的有用化，建立了一套由 IBM650 型计算机控制的交通信号协调系统，成为世界上第一个具有电子数字计算机城市交通控制系统的城市。这是道路交通控制技术进展的里程碑。为此，设计一个关于交通灯控制系统，该设计以 AT89C51 单片机作为核心，功耗小可以方便以后讨论。1.设计的要求与方案1.1根据上述交通灯控制系统的讨论意义，本课题设计了适应当前交通管理的交通灯控制系统。此系统中除了具有基本的交通灯功能之外，还具有倒计时、时间设置、根据情况手动控制等功能。(1)在一般情况下，交通灯控制系统要求正常显示信号灯以及倒计时的时间变化：当东西方向为绿灯时，南北方向为红灯；当东西方向绿灯变为黄灯，提示此方向即将禁止通行；当东西方向变为红灯，南北...
