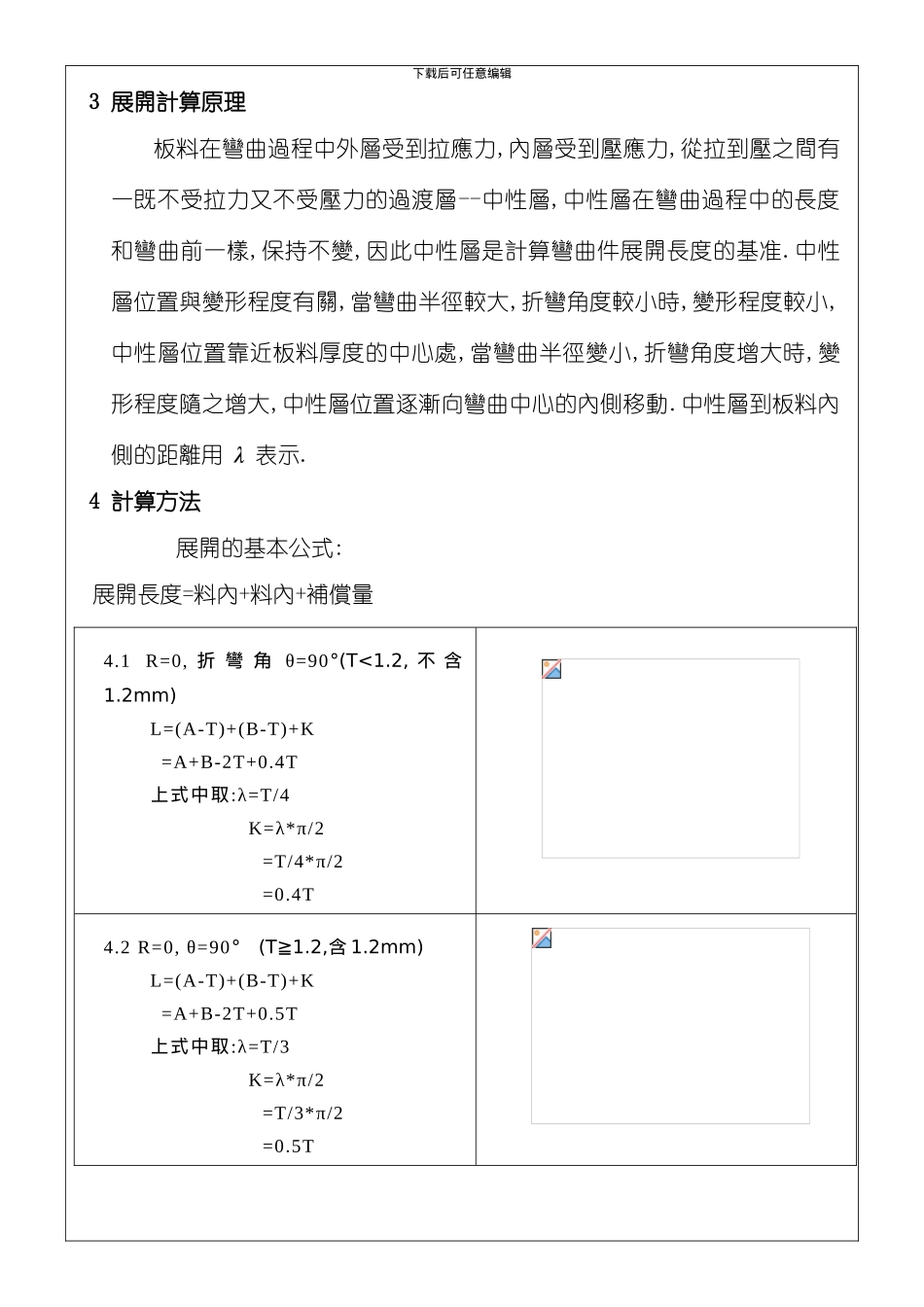

下载后可任意编辑 3 展開計算原理板料在彎曲過程中外層受到拉應力,內層受到壓應力,從拉到壓之間有一既不受拉力又不受壓力的過渡層--中性層,中性層在彎曲過程中的長度和彎曲前一樣,保持不變,因此中性層是計算彎曲件展開長度的基准.中性層位置與變形程度有關,當彎曲半徑較大,折彎角度較小時,變形程度較小,中性層位置靠近板料厚度的中心處,當彎曲半徑變小,折彎角度增大時,變形程度隨之增大,中性層位置逐漸向彎曲中心的內側移動.中性層到板料內側的距離用 λ 表示. 4 計算方法 展開的基本公式:展開長度=料內+料內+補償量4.1 R=0, 折 彎 角 θ=90°(T<1.2, 不 含1.2mm)L=(A-T)+(B-T)+K=A+B-2T+0.4T上式中取:λ=T/4K=λ*π/2=T/4*π/2=0.4T4.2 R=0, θ=90° (T≧1.2,含 1.2mm)L=(A-T)+(B-T)+K=A+B-2T+0.5T上式中取:λ=T/3K=λ*π/2=T/3*π/2=0.5T下载后可任意编辑4.3 R≠0 θ=90°L=(A-T-R)+(B-T-R)+(R+λ)*π/2當 R ≧5T 時λ=T/21T≦ R <5Tλ=T/30 < R :L=A-T+C+B+K(3)當 C≦3T 時<一次成型>:L=A-T+C+B+K/24.7 Z 折 2.C≦3T 時<一次成型>:L=A-T+C+B+D+K下载后可任意编辑4.8 抽芽抽芽孔尺寸計算原理為體積不變原理,即抽孔前后材料體積不變;ABCD 四邊形面積=GFEA 所圍成的面積.一般抽孔高度不深取 H=3P(P 為螺紋距離),R=EF 見圖 T*AB=(H -EF)*EF+π*(EF)2/4∴ AB={H*EF+(π/4-1)*EF2}/T∴預沖孔孔徑=D – 2ABT≧0.8 時,取 EF=60%T.在料厚 T<0.8 時,EF 的取值請示上級.4.9 方形抽孔方 形 抽 孔 , 當 抽 孔 高 度 較 高 時(H>Hmax),直邊部展開與彎曲一致, 圓角處展開按保留抽高為 H=Hmax 的大小套彎曲公式展開,連接處用 45 度線及圓角均勻過渡, 當抽孔高度不高時(H≦Hmax)直邊部展開與彎曲一致,圓角處展開保留與直邊一樣的偏移值.以下 Hmax取值原則供參考.當 R...
