熔融指数的测定VIP免费

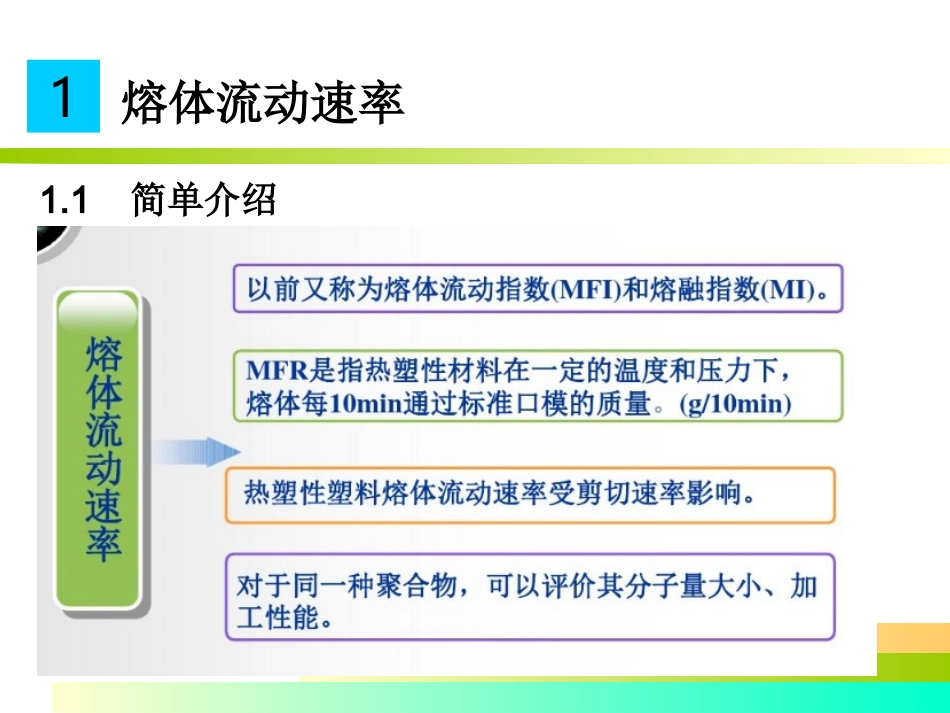

热塑性塑料熔体流动速率研发部2018年3月目录1.熔体流动速率2.GB/T3682介绍3.熔流比4.熔体流动速率测试的意义1熔体流动速率1.1简单介绍1熔体流动速率1.2测试步骤A：样品准备，粒料取样、样片剪碎、吸水料烘干等；B：试验条件选择，根据经验或GB/T3682确定；C：仪器条件设定及保温；D：加样，达到保温时间后，开始测试；E：称量样条，处理试验数据；F：清理仪器，打扫卫生，关掉电源。1熔体流动速率1.3注意事项A：试验过程中，取出活塞杆时一定要戴上厚手套，避免烫伤；B：该实验温度为唯一变量，所以，保温时间应严格控制；C：测试粉料、破碎料，测试高熔指试样时，可以二次加样，充分压实，增加样品数量，并减少氧化作用；D：测试多个样品样品切换时以及测试完成，要对料筒、活塞杆、口模清理干净；E：尽量在活塞杆上下刻线之间时取样，减小容量效应的影响。2GB/T3682介绍2GB/T3682介绍2GB/T3682介绍2.1测试温度的确定原则A.实验可选用的温度范围125-300℃，涵盖了几乎所有常用的塑料；B.被测原料的熔点≤测试温度＜分解温度；C.测试温度，应优先考虑与材料的加工温度相近；2GB/T3682介绍2.2质量流动和体积流动速率的测定的关系3熔流比3.1熔流比在上面的公式中：MFR（190/21.6），代表强剪切效果；MFR（190/2.16），代表一般剪切效果；MFR（190/5）/MFR（190/2.16），也可称为流动速率比。3熔流比3.2熔流比的应用1.PO车间使用100S生产的小规格HDPE给水管静液压测试长期不合格，2018年1月份换用HE3490实验，生产后同规格管材静液压测试合格。2.100S/041/HE3490熔流比分别为27.29/30.02/31.9。3.改进措施：使用中空级HDPE+100S+注塑级HDPE，复配出与HE3490相近的比例再次实验。4熔体流动速率测定的意义4.1划分热塑性塑料牌号MI：薄膜级＜中空级＜管材级＜拉丝级＜注塑级；4.2初步判定原材料的物理性能及加工性能MI小→分子量大，物理力学性能好；熔体黏度大，加工性能差；反之也可以4.3作为检验热塑性塑料原料的重要依据4.4在材料复配或共混改性时，可初步判定效果Thankyou!That’sall!
