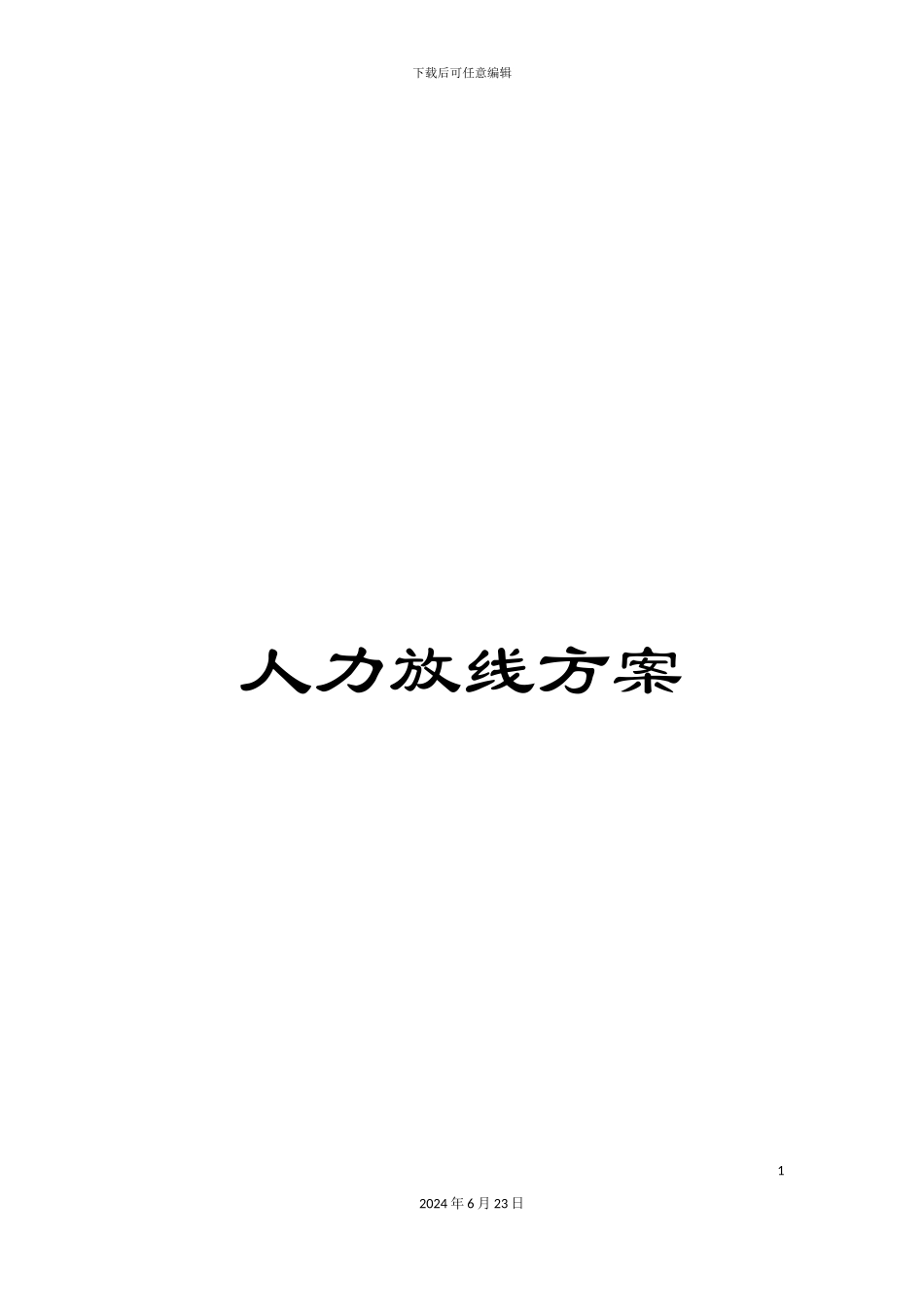

人力放线方案

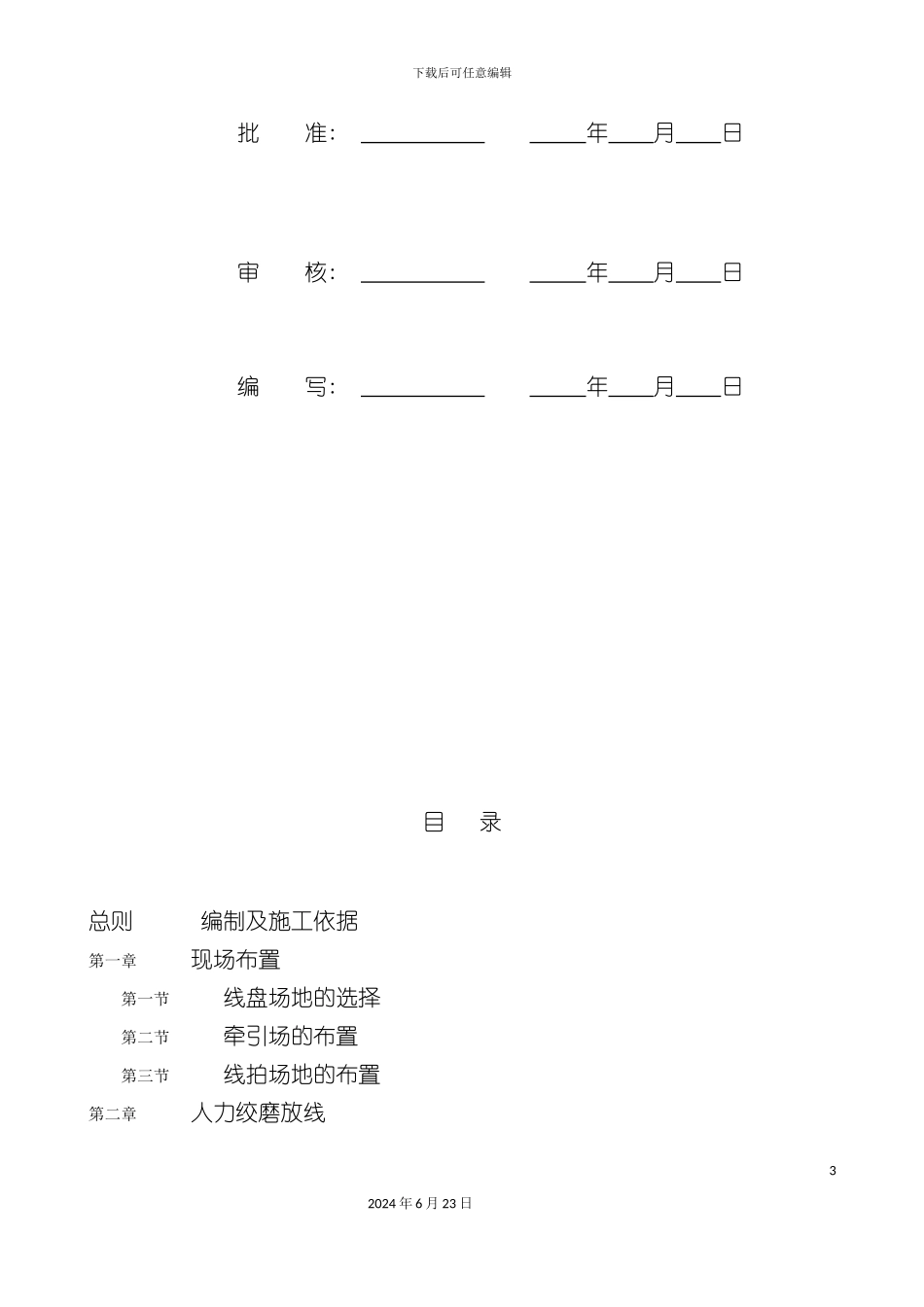

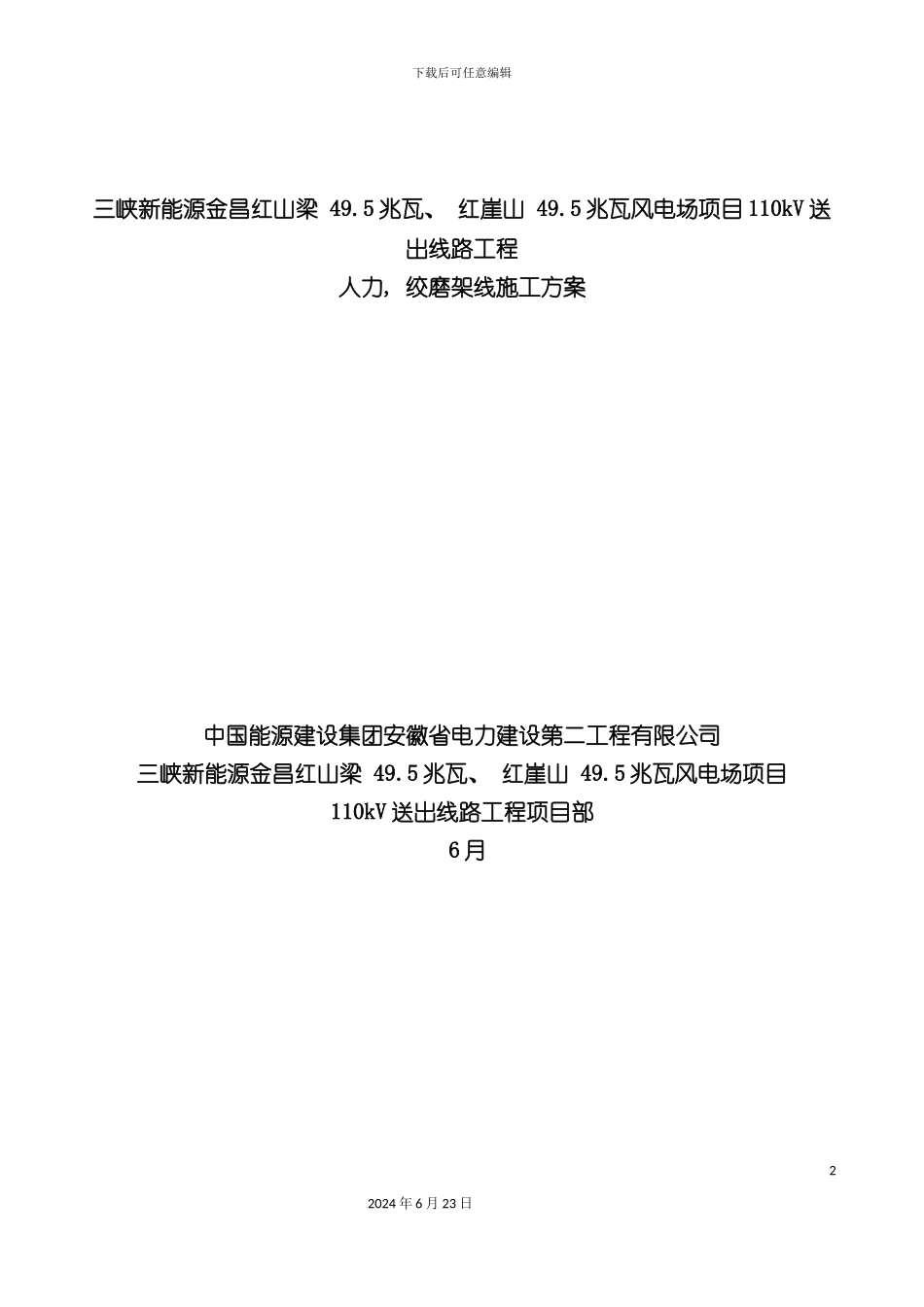

下载后可任意编辑人力放线方案12024 年 6 月 23 日下载后可任意编辑三峡新能源金昌红山梁 49.5 兆瓦、 红崖山 49.5 兆瓦风电场项目 110kV 送出线路工程人力, 绞磨架线施工方案中国能源建设集团安徽省电力建设第二工程有限公司三峡新能源金昌红山梁 49.5 兆瓦、 红崖山 49.5 兆瓦风电场项目110kV 送出线路工程项目部 6 月22024 年 6 月 23 日下载后可任意编辑批 准: 年 月 日审 核: 年 月 日编 写: 年 月 日目 录总则 编制及施工依据第一章现场布置第一节线盘场地的选择第二节牵引场的布置第三节线拍场地的布置第二章人力绞磨放线32024 年 6 月 23 日下载后可任意编辑第一节升挂悬垂绝缘子串和放线滑车第二节人工展放导引绳第三节人力展放避雷线和牵引绳第四节人力绞磨展放导线第三章紧线第一节紧线方式和注意事项第二节弛度观测第三节划印量尺第四章 张力挂线第一节 过轮临锚和平衡挂线第二节 拉线补强和单侧挂线第三节 避雷线塔上对称挂线法第五章 附件安装第一节耐张塔绝缘子串和跳线的安装第二节直线塔悬垂线夹的安装第三节防震锤的安装42024 年 6 月 23 日下载后可任意编辑总则 1．编制及施工依据1.1 《110～500kV 架空送电线路施工及验收法律规范》( GB50233- ) ; 1.2 《 电 力 建 设 安 全 操 作 规 程 ( 第 2 部 分 架 空 送 电 线 路 ) 》( DL5009.2- ) ; 1.3 《110～500 架空送电线路施工质量及评定规程》( DL/T5168- ) ; 1.4 《输变电工程建设标准强制性条文实施管理规程》( Q/GDW248- ) ; 1.5 《输电线路铁塔制造技术条件》( GB 2694-03) ; 1.6 《输电线路铁塔及电力金具紧固用冷镦热浸镀锌螺栓与螺母》( DL/T 764.4- ) ; 1.7 《杆塔工频接地电阻测量》 DL∕T 887- 1.8 《镀锌钢绞线》( GB 1200-88) ; 1.9 《光纤复合架空地线》( DL/832- ) ; 1.10《电力金具通用技术条件》( GB/T 2314- ) ; 1.11《放线滑轮基本要求、 检验规定及测量方法》 ( DL/T 685-1999) ; 1.12《高压线路用有机复合绝缘子技术条件》( JB 5892) 1.13《沟通电气装置的接地》( DL/T621-1997) ; 1.14《电力金具制造质量》( DL/T768.1-768.7- ) ; 1.15《圆线同心绞架空导线》( GB/T 1179-1999) ; 第一条 本规程是按采纳人力绞磨放线的工艺而编制的, 适用于我公司线路工程导线的张力放线施工。第二条 输电...
