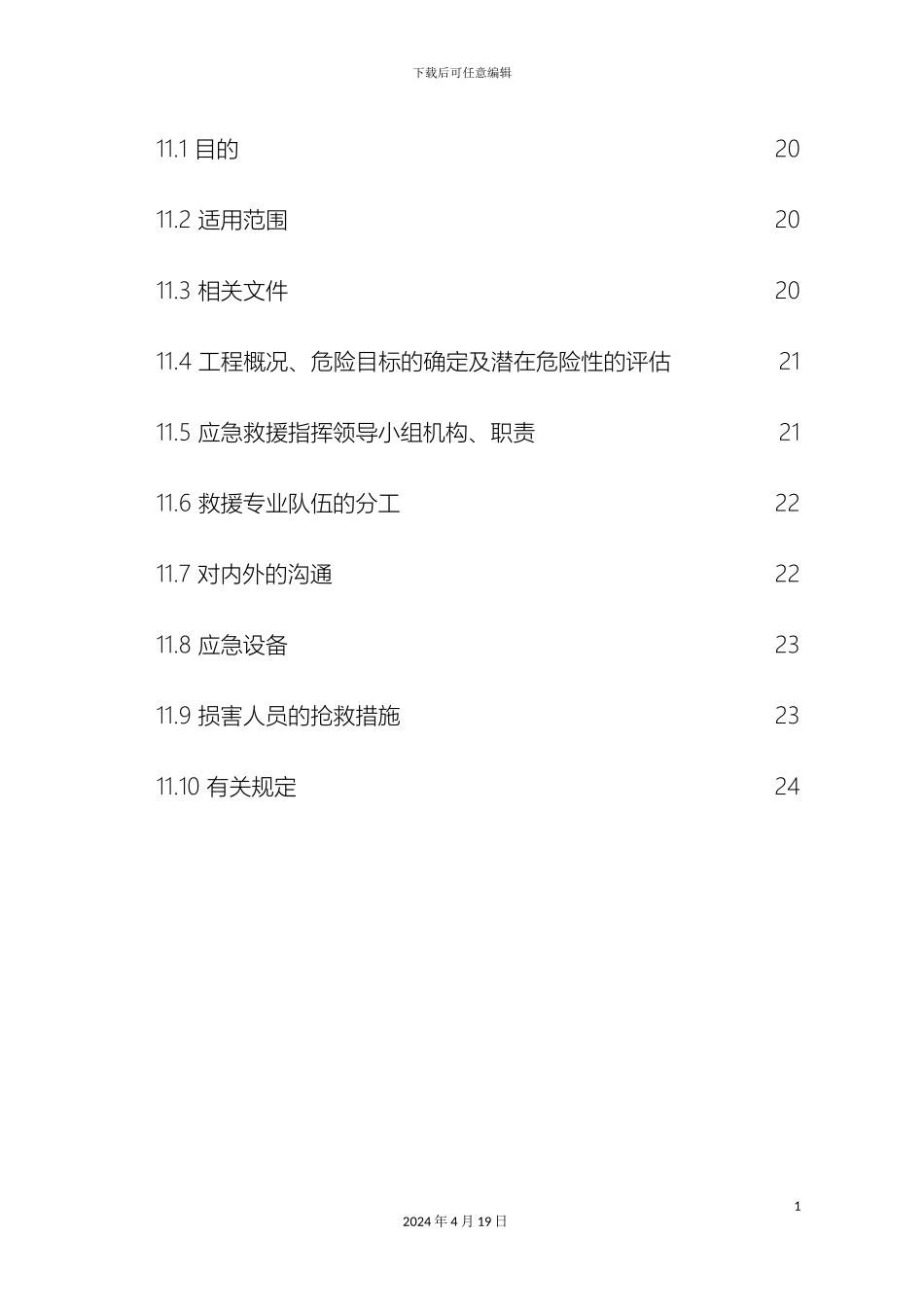

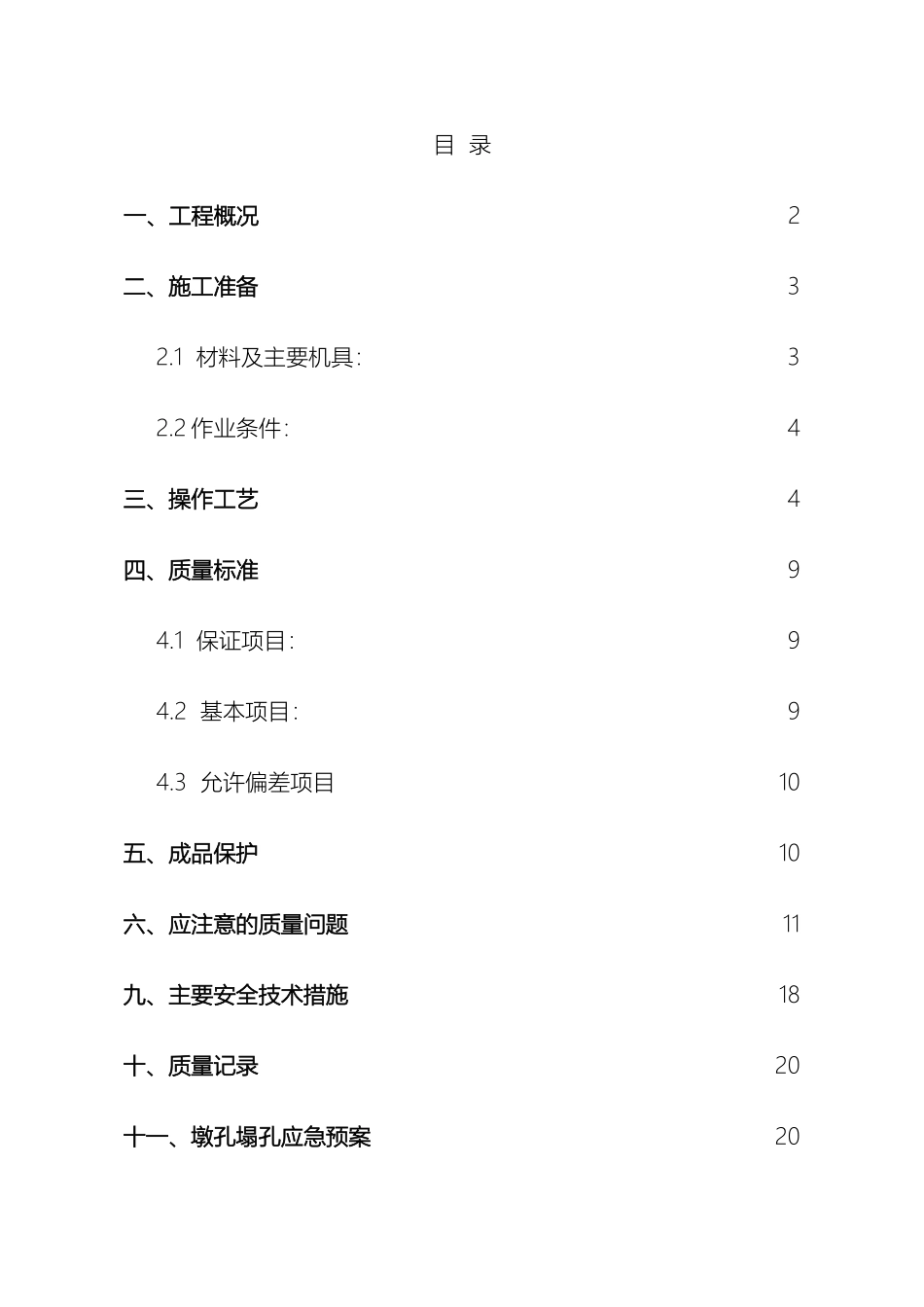

下载后可任意编辑人工挖孔墩基础方案12024 年 4 月 19 日目 录一、工程概况2二、施工准备32.1 材料及主要机具：32.2 作业条件：4三、操作工艺4四、质量标准94.1 保证项目：94.2 基本项目：94.3 允许偏差项目10五、成品保护10六、应注意的质量问题11九、主要安全技术措施18十、质量记录20十一、墩孔塌孔应急预案20下载后可任意编辑11.1 目的2011.2 适用范围2011.3 相关文件2011.4 工程概况、危险目标的确定及潜在危险性的评估2111.5 应急救援指挥领导小组机构、职责2111.6 救援专业队伍的分工2211.7 对内外的沟通2211.8 应急设备2311.9 损害人员的抢救措施2311.10 有关规定24 12024 年 4 月 19 日下载后可任意编辑第一章 工程概况1.1 工程概况本工程为马山工业园旧城改造一期项目 A 地块，本工程位于武汉市江夏区谭鑫培路与马山路交汇处。本子项位于 A 地块，A 地块包含A1#、A2 两栋 3 层的商业裙房，A3#为 29 层的住宅，A4#为 31 层的住宅。各主楼尺寸如下：1、地下室平面尺寸为 189.7m*139.9m，地下室层数为两层，负二层结构层高 3.85m，负一层结构层高 5.7m。22024 年 4 月 19 日下载后可任意编辑2、A1#平面尺寸为 80.25m*107.5m，一层层高 5.7m，二层层高5.5m，三层层高 11.05m，建筑总高度 22.3m。3、A2#平面尺寸为 100.55m*107.5m，一层层高 5.7m，二层层高 5.5m，三层层高 5.15m，建筑总高度 16.4m。4、A3#平面尺寸为 58.22m*14.60m，裙房部分层高同 A1#，标准层层高为 2.95m，建筑总高度 99.8m，属 A 类高度高层建筑。5、A4#平面尺寸为 58.22m*14.60m，裙房部分层高同 A2#，标准层层高为 2.95m，建筑总高度 99.85m，属 A 类高度高层建筑。人工挖孔墩位于 A4#楼 B2~B5/CA~AA 区域。根据本工程基础勘察报告并结合现场实际试挖情况，基础持力层（强风化粉砂泥质岩）深度在 2.5~5m 左右，根据设计要求采纳墩径 φ1000 圆形（扩底墩）人工挖孔墩加钢筋混凝土支护体系。进入持力层≥500mm，墩身采纳 C35 级混凝土。基础等级：甲级 32024 年 4 月 19 日下载后可任意编辑1.2 地质概况1.2.1 根据武汉地质工程勘察院提供的马山工业园旧城改造一期（A地块）项目岩土工程勘察报告，本工程场地内地层按其成因、结构特征及 强 度 自 上 而 下 共 分 为6层 ， 上 层 滞 水 水 位0.5m~2.6m（18.23~21.69m）各岩土层的地质时代及成因类型、顶板埋深...
