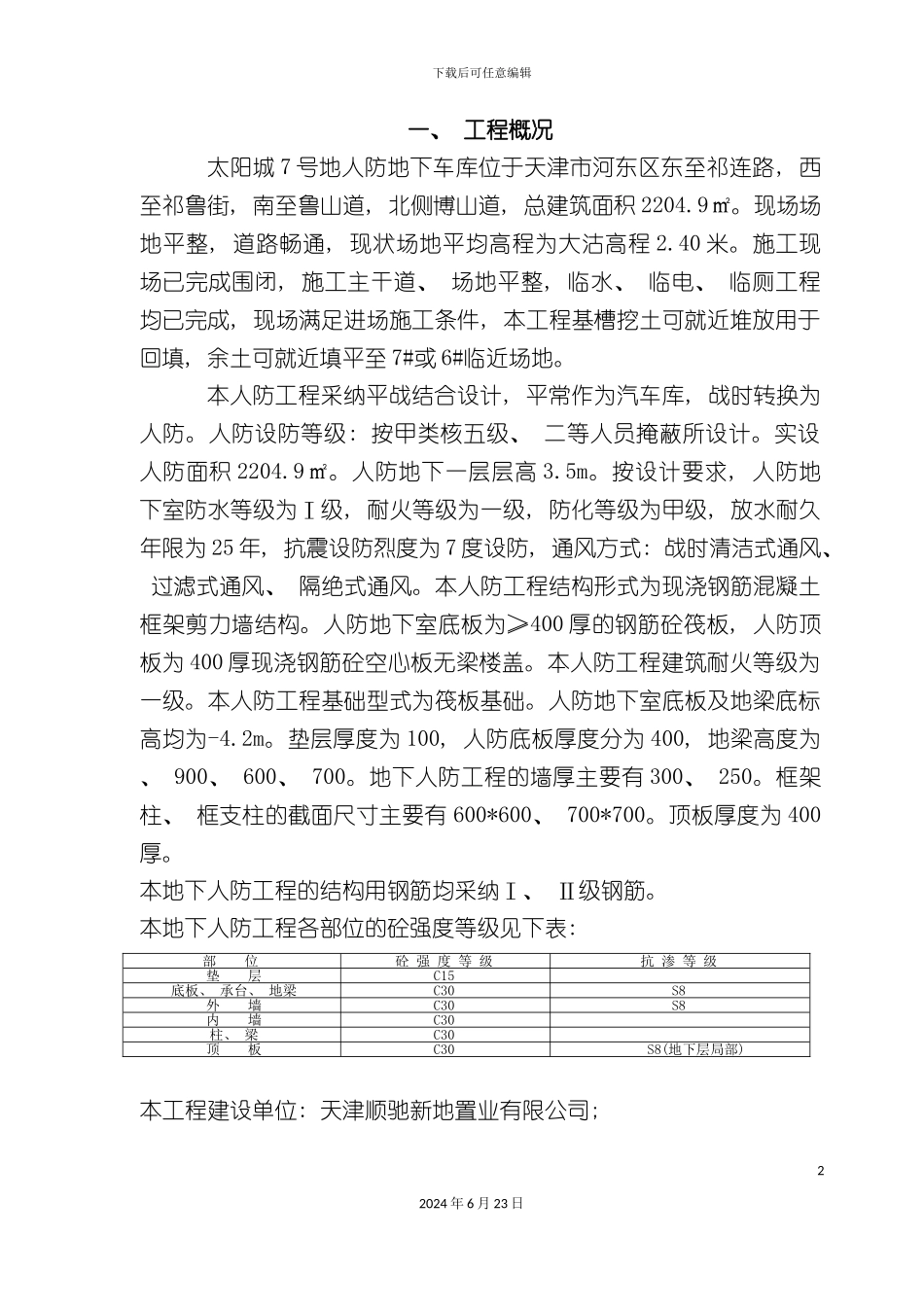

下载后可任意编辑人防工程施工方案12024 年 6 月 23 日下载后可任意编辑一、 工程概况太阳城 7 号地人防地下车库位于天津市河东区东至祁连路, 西至祁鲁街, 南至鲁山道, 北侧博山道, 总建筑面积 2204.9㎡。现场场地平整, 道路畅通, 现状场地平均高程为大沽高程 2.40 米。施工现场已完成围闭, 施工主干道、 场地平整, 临水、 临电、 临厕工程均已完成, 现场满足进场施工条件, 本工程基槽挖土可就近堆放用于回填, 余土可就近填平至 7#或 6#临近场地。本人防工程采纳平战结合设计, 平常作为汽车库, 战时转换为人防。人防设防等级: 按甲类核五级、 二等人员掩蔽所设计。实设人防面积 2204.9㎡。人防地下一层层高 3.5m。按设计要求, 人防地下室防水等级为Ⅰ级, 耐火等级为一级, 防化等级为甲级, 放水耐久年限为 25 年, 抗震设防烈度为 7 度设防, 通风方式: 战时清洁式通风、 过滤式通风、 隔绝式通风。本人防工程结构形式为现浇钢筋混凝土框架剪力墙结构。人防地下室底板为≥400 厚的钢筋砼筏板, 人防顶板为 400 厚现浇钢筋砼空心板无梁楼盖。本人防工程建筑耐火等级为一级。本人防工程基础型式为筏板基础。人防地下室底板及地梁底标高均为-4.2m。垫层厚度为 100, 人防底板厚度分为 400, 地梁高度为 、 900、 600、 700。地下人防工程的墙厚主要有 300、 250。框架柱、 框支柱的截面尺寸主要有 600*600、 700*700。顶板厚度为 400厚。本地下人防工程的结构用钢筋均采纳Ⅰ、 Ⅱ级钢筋。本地下人防工程各部位的砼强度等级见下表: 本工程建设单位: 天津顺驰新地置业有限公司; 22024 年 6 月 23 日部 位砼 强 度 等 级抗 渗 等 级 垫 层C15 底板、 承台、 地梁C30S8 外 墙C30S8 内 墙C30 柱、 梁C30 顶 板C30 S8(地下层局部)下载后可任意编辑监理单位: 天津市远方工程建设监理公司; 设计单位: 天津市建筑设计院; 总包单位: 金坛市建筑安装工程公司。本工程质量监督单位: 天津市建设工程质量监督站; 天津市人防工程质量监督站。参照施工图图 纸 名 称图 纸 编 号出 图 日 期8#楼地下车库建施图建施总-1 -6-158#楼地下车库建施图建施目—建施 33 -6-158#地下车库建施图建施说 1-建施说 2 -6-158#地下车库结构图结施说 1—结施说 2 -6-158#地下车库结构图结施 1—结施 6 -6-158#地下车库电施图电施 1—电施 5 -6-158#地下车库...
