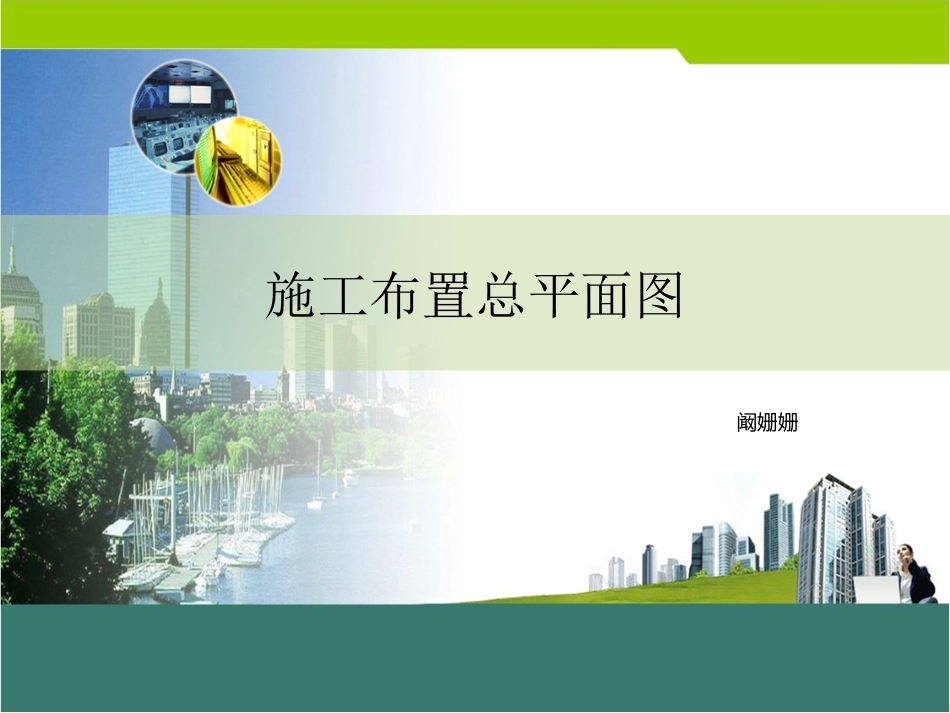

施工布置平面图VIP专享VIP免费

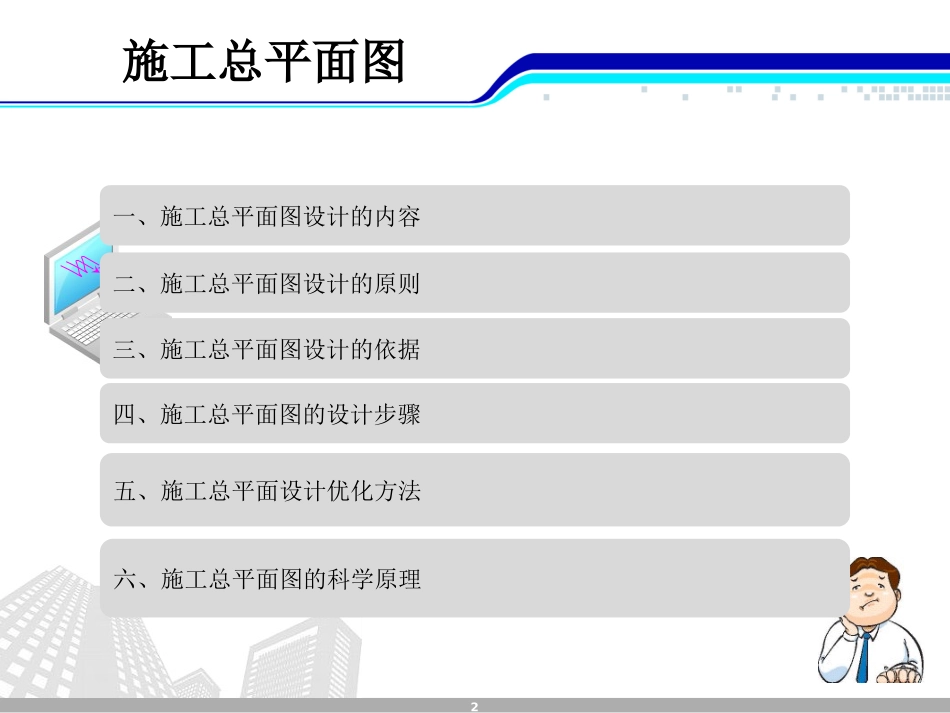

1施工布置总平面图阚姗姗2二、施工总平面图设计的原则三、施工总平面图设计的依据四、施工总平面图的设计步骤五、施工总平面设计优化方法六、施工总平面图的科学原理一、施工总平面图设计的内容施工总平面图3•（一）、建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸•（二）、一切为全工地施工服务的临时设施的布置位置•（三）、永久性测量放线标桩位置一、设计内容4一、设计内容•（二）一切为全工地施工服务的临时设施的布置位置(1)施工用地范围，施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;(6)机械站、车库位置;(7)一切安全、消防设施位置。5二、设计的原则•(1)尽量减少施工用地，少占农田，使平面布置紧凑合理。•(2)合理组织运输，减少运输费用，保证运输方便通畅。•(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。•(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。•(5)各种生产生活设施应便于工人的生产生活。•(6)满足安全防火、劳动保护的要求。6三、设计的依据•(1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。•(2)建设地区的自然条件和技术经济条件。•(3)建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。•(4)各种建筑材料构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。•(5)各构件加工厂规模、仓库及其他临时设施的数量和外廓尺寸。7四、设计步骤•(一)场外交通的引入•(二)仓库与材料堆场的布置•(三)加工厂布置•(四)布置内部运输道路•(五)行政与生活临时设施布置•(六)临时水电管网及其他动力设施的布置81.铁路运输2.水路运输3.公路运输场外交通的引入9仓库与材料堆场的布置通常考虑设置在运输方便、位置适中、运距较短并且安全防火的地方。区别不同材料、设备和运输方式来设置。•(1)当采用铁路运输时，仓库通常沿铁路线布置，并且要留有足够的装卸前线。如果没有足够的装卸前线，必须在附近设置转运仓库。布置铁路沿线仓库时，应将仓库设置在靠近工地一侧，以免内部运输跨越铁路。同时仓库不宜设置在弯道处或坡道上。•(2)当采用水路运输时，一般应在码头附近设置转运仓库，以缩短船只在码头上的停留时间。•(3)当采用公路运输时，仓库的布置较灵活。一般中心仓库布置在工地中央或靠近使用的地方，也可以布置在靠近于外部交通连接处。砂石，水泥、石灰木材等仓库或堆场宜布置在搅拌站、预制场和木材加工厂附近;砖、瓦和预制构件等直接使用的材料应该直接布置在施工对象附近，以免二次搬运。工业项目建筑工地还应考虑主要设备的仓库(或堆场)，一般笨重设备应尽量放在车间附近，其他设备仓库可布置在外围或其他空地上。10(1)混凝土搅拌蛄。根据工程的具体情况可采用集中、分散或集中与分散相结合的三种布置方式。当现浇混凝土量大时，宜在工地设置混凝土搅拌站;当运输条件好时，以采用集中搅拌或选用商品混凝土最有利;当运输条件较差时，以分散搅拌为宜;(2)顸制加工厂。一般设置在建设单位的空闲地带上，如材料堆场专用线转弯的扇形地带或场外临近处。(3)钢筋加工厂。区别不同情况，采用分散或集中布置。对于需进行冷加工、对焊、点焊的钢筋和大片钢筋网，宜设置中心加工厂，其位置应靠近预件构件加工厂;对于小型加工件，利用简单机具成型的钢筋加工，可在靠近使用地点的分散的钢筋加工棚里进行。(4)木材加工厂。要视木材加工的工作量、加工性质和种类决定是集中设置还是分散设置几个临时加工栅。一般原木、锯材堆场布置在铁路专用线、公路或水路沿线附近;木材加工场亦应设置在这些地段附近;锯木、成材、细木加工和成品堆放，应按工艺流程布置。(5)砂浆搅拌站。对于工业建筑工地，...
