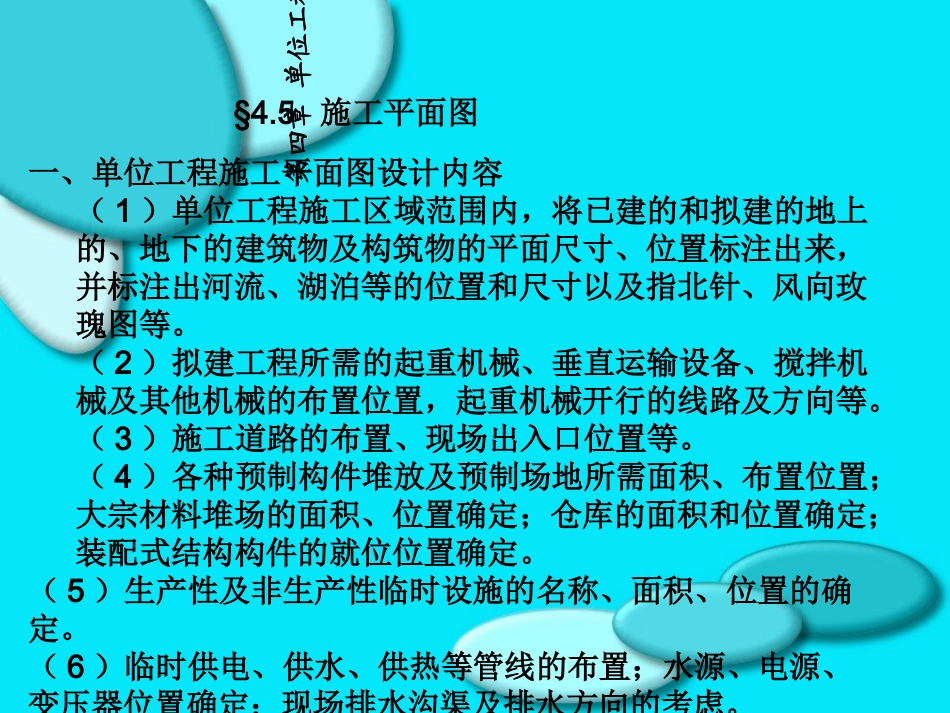

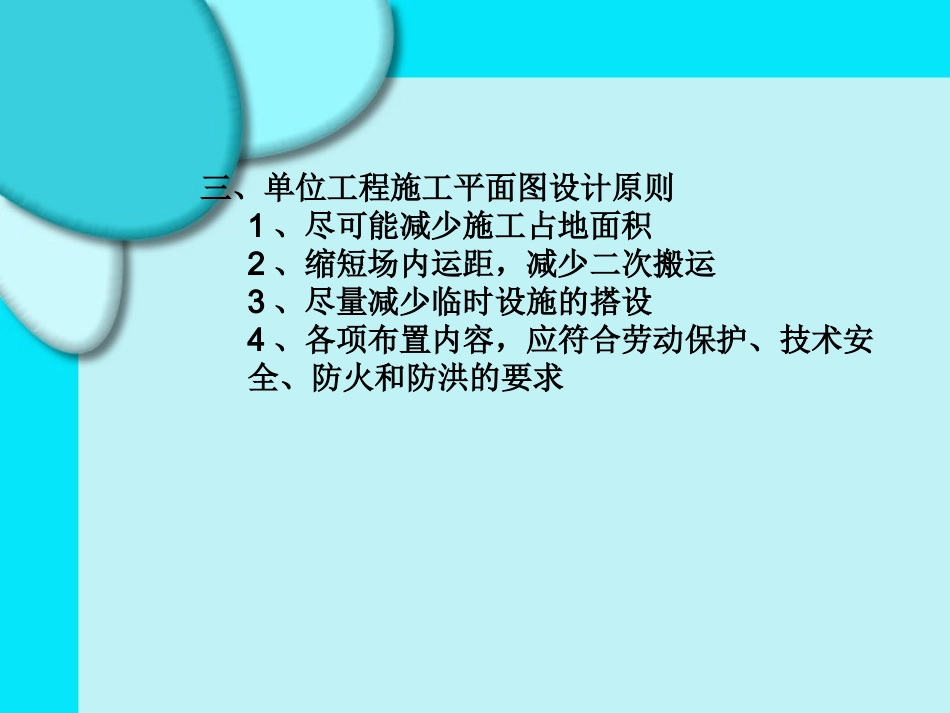

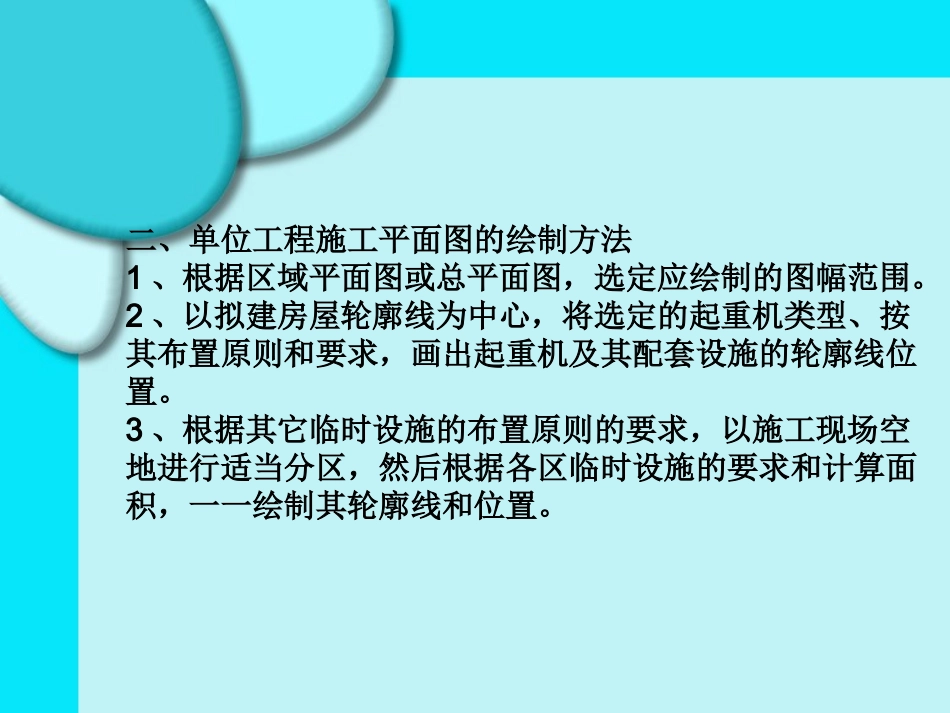

第四章单位工程施工组织设计§4.5施工平面图一、单位工程施工平面图设计内容（1）单位工程施工区域范围内，将已建的和拟建的地上的、地下的建筑物及构筑物的平面尺寸、位置标注出来，并标注出河流、湖泊等的位置和尺寸以及指北针、风向玫瑰图等。（2）拟建工程所需的起重机械、垂直运输设备、搅拌机械及其他机械的布置位置，起重机械开行的线路及方向等。（3）施工道路的布置、现场出入口位置等。（4）各种预制构件堆放及预制场地所需面积、布置位置；大宗材料堆场的面积、位置确定；仓库的面积和位置确定；装配式结构构件的就位位置确定。（5）生产性及非生产性临时设施的名称、面积、位置的确定。（6）临时供电、供水、供热等管线的布置；水源、电源、变压器位置确定；现场排水沟渠及排水方向的考虑。二、单位工程施工平面图的绘制方法1、根据区域平面图或总平面图，选定应绘制的图幅范围。2、以拟建房屋轮廓线为中心，将选定的起重机类型、按其布置原则和要求，画出起重机及其配套设施的轮廓线位置。3、根据其它临时设施的布置原则的要求，以施工现场空地进行适当分区，然后根据各区临时设施的要求和计算面积，一一绘制其轮廓线和位置。三、单位工程施工平面图设计原则1、尽可能减少施工占地面积2、缩短场内运距，减少二次搬运3、尽量减少临时设施的搭设4、各项布置内容，应符合劳动保护、技术安全、防火和防洪的要求四、单位工程施工平面图设计步骤1、确定起重机械的位置起重机选择“三要素”：起重量、起重高度、回转半径RB死角2、井架（龙门架）、卷扬机布置原则。1）井架（龙门架）的位置应处在使距房屋水平运输两端的距离大致相等的适中地点,这样可以减少在房屋上面的单程水平运距。2）当房屋有高低层分隔时，如果只设置一副井架（龙门架）时。则应将井架（龙门架）布置在分隔线附近的高层处。以照顾高低层的需要，减少架子的拆安工作。3）井架（龙门架）与卷扬机的距离大与房屋的总高。借以减少卷扬机操作人员的仰视角度。4）井架（龙门架）与窗体的距离，最好以吊篮边靠近脚手架为宜。一般距离外墙Q2120（湖南）边线2.5到3米。这样可以减少过道脚手架的搭置。3、运输道路的布置1）运输道路的作用：消防和运输2）道路的路宽：单行道3.5米.双行道6米3）道路尽可能布置成环状或在路的尽端设回车道。4）道路的进出口最好分开布置，若不能分开布置者，进出口通道长度不得小于6m。一边进出车辆错位。道路两边应设置排水沟（深不小于0.4米，宽不小于0.3米）。4、混凝土搅拌机和砂浆搅拌机的布置1）混凝土和砂浆搅拌机应尽量靠近布置，以便用沙，用水，用电，排水等容易集中控制。2）混凝土和砂浆搅拌机的位置应尽量靠近垂直搅拌机，使水平运距和途中时间缩短。以便保持伴和材料的搅拌质量。3）搅拌机的位置以安排在场区下风向交通方便的路边为好。这样使排污和进料运输方便。4）布置搅拌机位置时，应选择附近具有能布置砂石场的空地。以减少砂石材料的进料运距。5、材料堆场和仓库的布置（1）砂石堆场和水泥仓库的布置1）砂石堆场和水泥仓库的位置，应选择在场区下风向距搅拌站较近的地区分开布置，其中水泥仓库尽量至于偏僻之处。2）砂石堆场和水泥仓库要求布置在进出材料运输方便的道路边。3）石子堆场的位置要考虑能供应冲洗水源和便于污水的排放。4）砂石堆场的面积及水泥仓库的面积计算可按上次课程设计的资料计算，也可按下式计算：砂石堆场的面积=46.4*砂石总用量/使用砂石项目的施工天数水泥仓库的面积=45*水泥总用量/使用水泥数目的施工天数（2）标准砖和块石堆场的布置原则和要求1）标准砖和块石是基础和墙体的主要材料，一般都应沿外墙轮廓线附近3~8m范围的地区布置堆放场地。2）标准砖和块石堆场可以分割成几个小块，均匀分布在以上所述的堆放范围内也可以将除基础所用的材料外，直接对方在垂直起重机俩边的不影响交通运输的附近地区。3）标准砖的堆场面积和块石堆场面积的计算：标准砖的堆场面积=18×砖块总用量*用砖项目的施工天数块石的堆场面积=85.7×块石使用量/块石项目的施工天数（3）预制构件的堆场布置：成型预制构件、施工现场预制构件1）成型构件堆场应...
