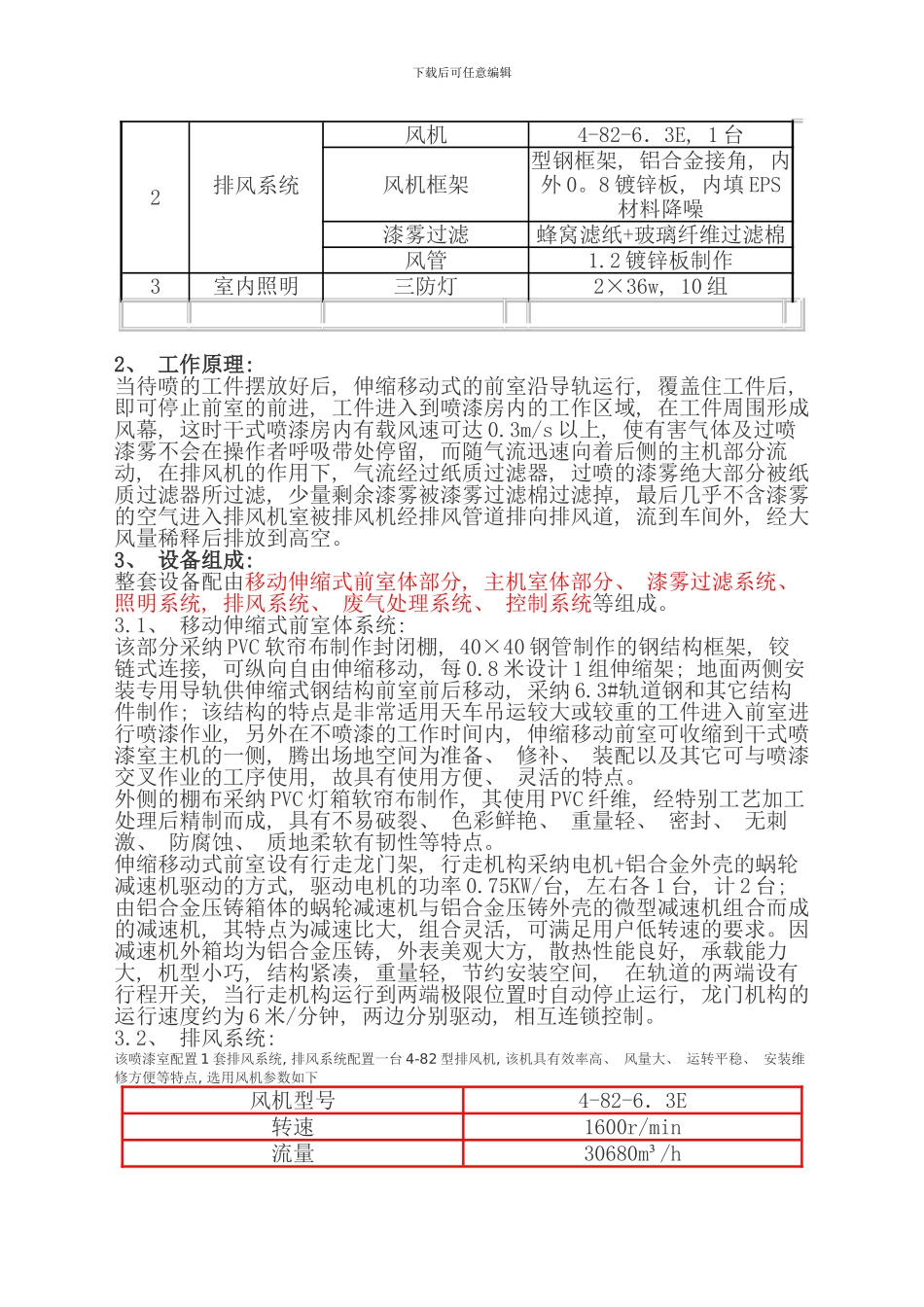

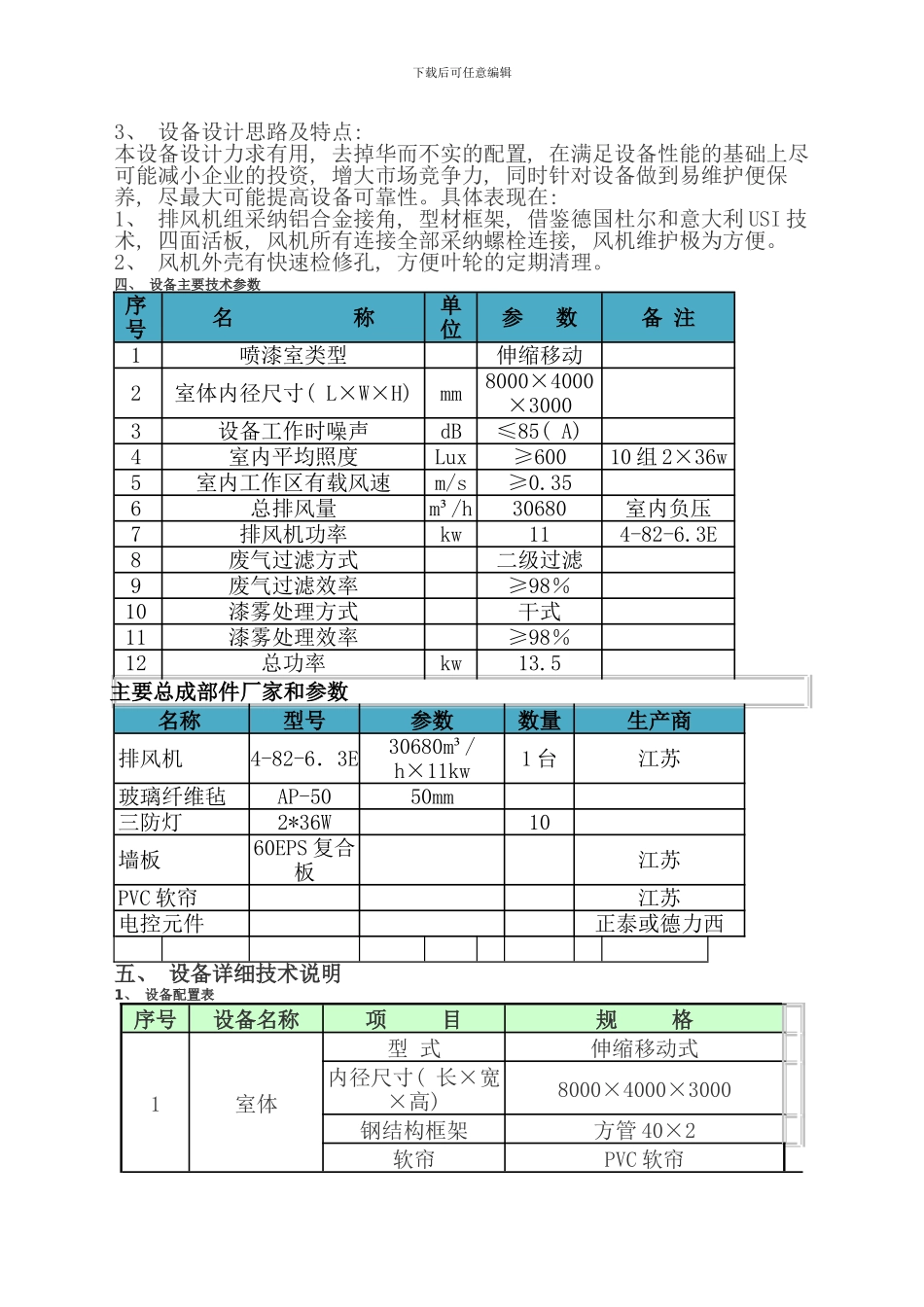

下载后可任意编辑伸缩式喷漆房方案一、 项目内容: 根据客户需求, 提供一台移动喷漆室及相关附件与电控系统。二、 设计依据工作方式:间歇式喷漆时室内空气流向自前向后, 空载风速: 0.3～0.35m/s室内照明度>600LUX, 照明灯具应配置玻璃罩并密封防尘; 漆雾处理方式: 采纳过滤毡处理法+活性炭吸附; 废气处理方式: 活性炭吸附处理; 三、 工艺概述1、 设计思想本套设备主要承担喷漆等涂装任务。设备设计时严格根据国家有关安全、 卫生、 消防及环保等方面的标准执行, 2、 设计原则: ( 1) 、 本次设计在耐腐蚀性、 装饰性、 机械性能等方面达到或接近国际先进水平。涂装质量符合中国 GB11380-89 饰保护性涂层的技术要求。( 3) 、 采纳移动式自然进风负压干式喷漆室。( 4) 、 对易产生噪声的涂装设备采纳防噪声措施, 使设备在车间内的噪声控制在 85dB( A) 以下。( 5) 、 所有配套件、 材料及电器元件均选择技术先进、 质量优良的产品, 其中关键设备和材料如: 关键电器元件均选用优质名牌原装器件, 以保证设备的整体性能和可靠性。( 6) 、 在保证设备使用性能的前提下, 尽量减少基础投资。下载后可任意编辑3、 设备设计思路及特点:本设备设计力求有用, 去掉华而不实的配置, 在满足设备性能的基础上尽可能减小企业的投资, 增大市场竞争力, 同时针对设备做到易维护便保养, 尽最大可能提高设备可靠性。具体表现在:1、 排风机组采纳铝合金接角, 型材框架, 借鉴德国杜尔和意大利 USI 技术, 四面活板, 风机所有连接全部采纳螺栓连接, 风机维护极为方便。2、 风机外壳有快速检修孔, 方便叶轮的定期清理。四、 设备主要技术参数序号名 称单 位参 数备 注1喷漆室类型伸缩移动2室体内径尺寸( L×W×H) mm8000×4000×30003设备工作时噪声dB≤85( A) 4室内平均照度Lux≥60010 组 2×36w5室内工作区有载风速m/s≥0.356总排风量m³/h30680室内负压7排风机功率kw114-82-6.3E8废气过滤方式二级过滤9废气过滤效率≥98％10漆雾处理方式干式11漆雾处理效率≥98％12总功率kw13.5主要总成部件厂家和参数名称型号参数数量生产商排风机4-82-6．3E30680m³/h×11kw1 台江苏玻璃纤维毡AP-5050mm 三防灯2*36W 10 墙板60EPS 复合板 江苏PVC 软帘 江苏电控元件 正泰或德力西 五、 设备详细技术说明1、 设备配置表序号设备名称项 目规 格 1室体型 式伸缩移动式 内径尺...
