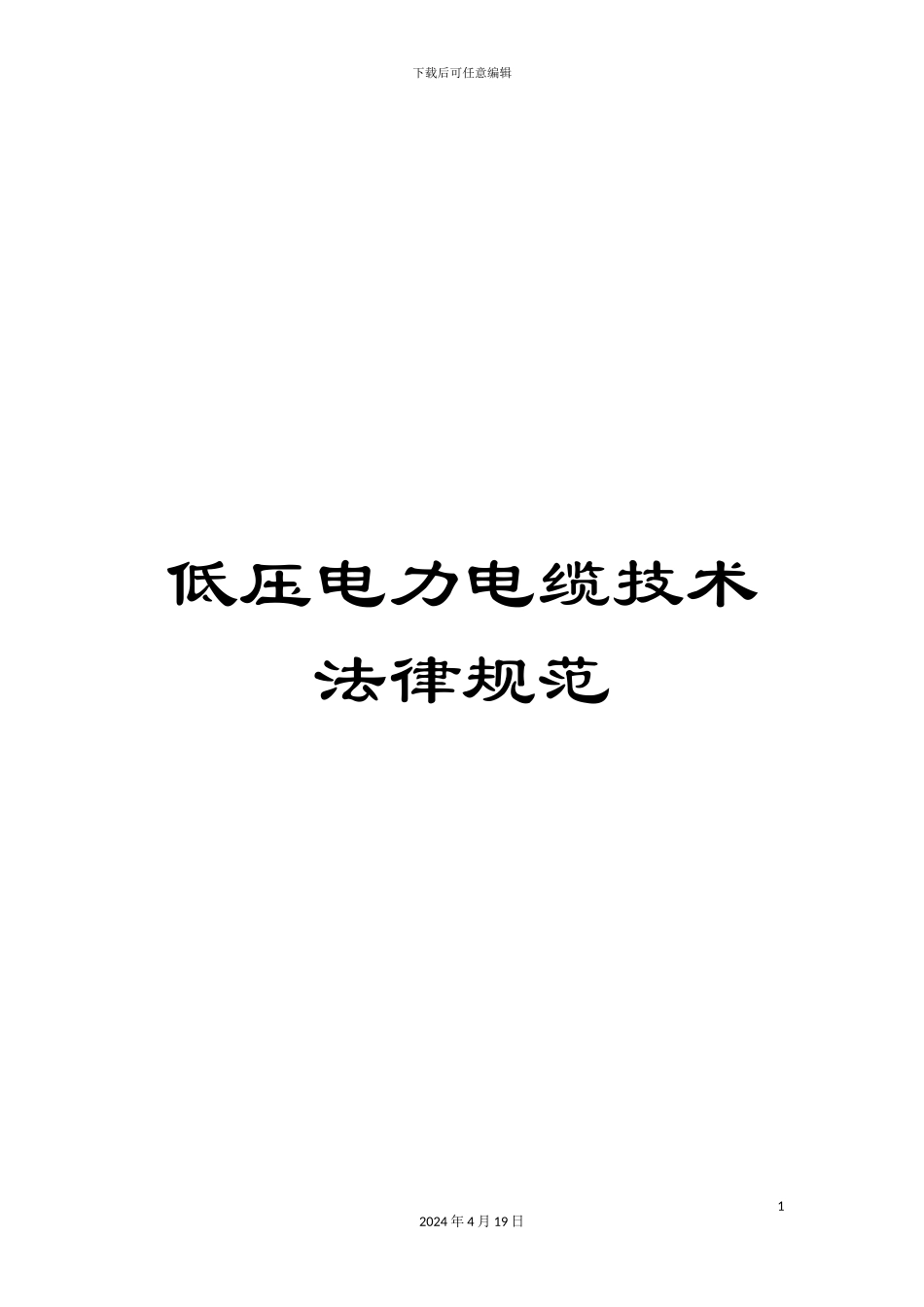

低压电力电缆技术规范

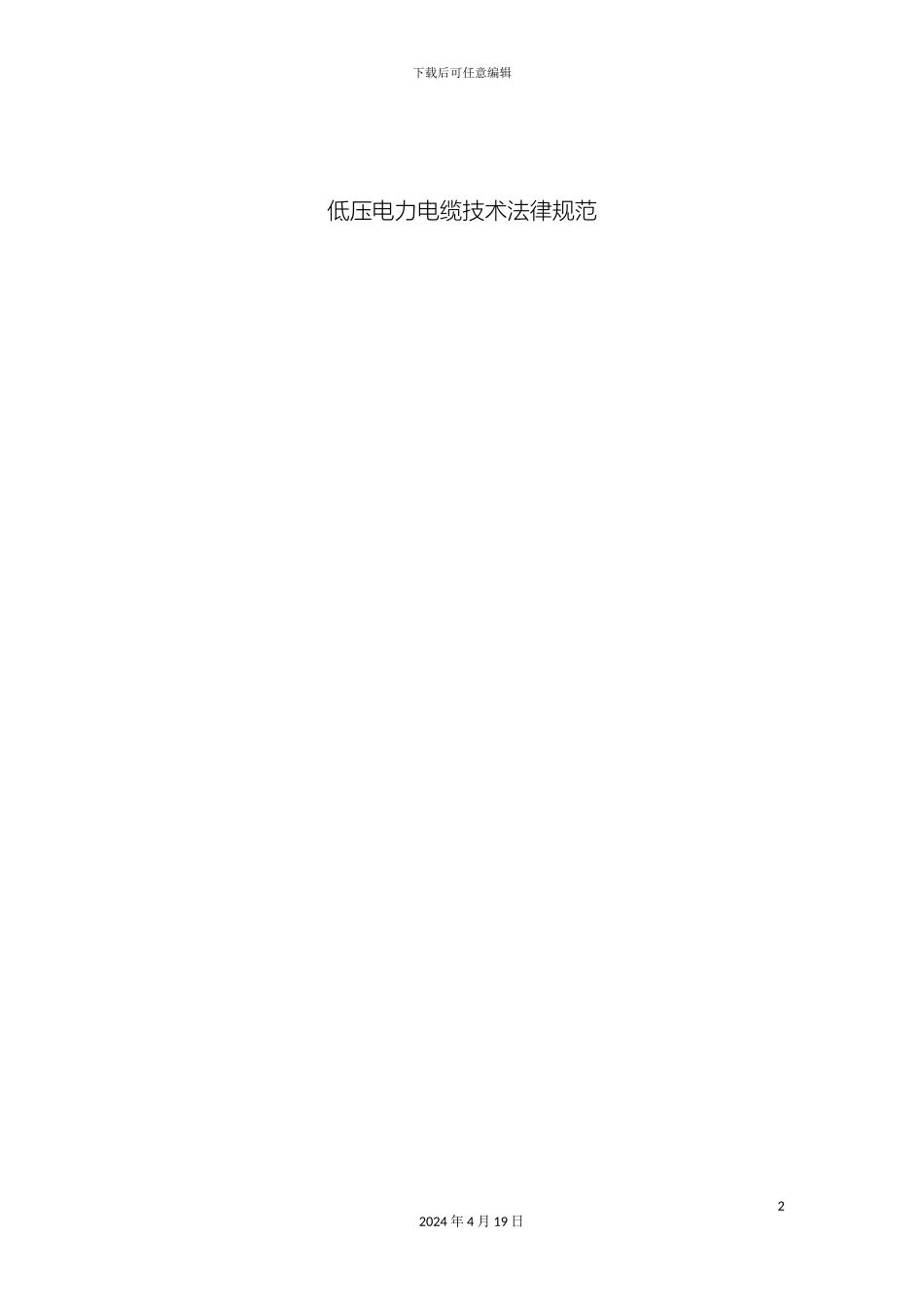

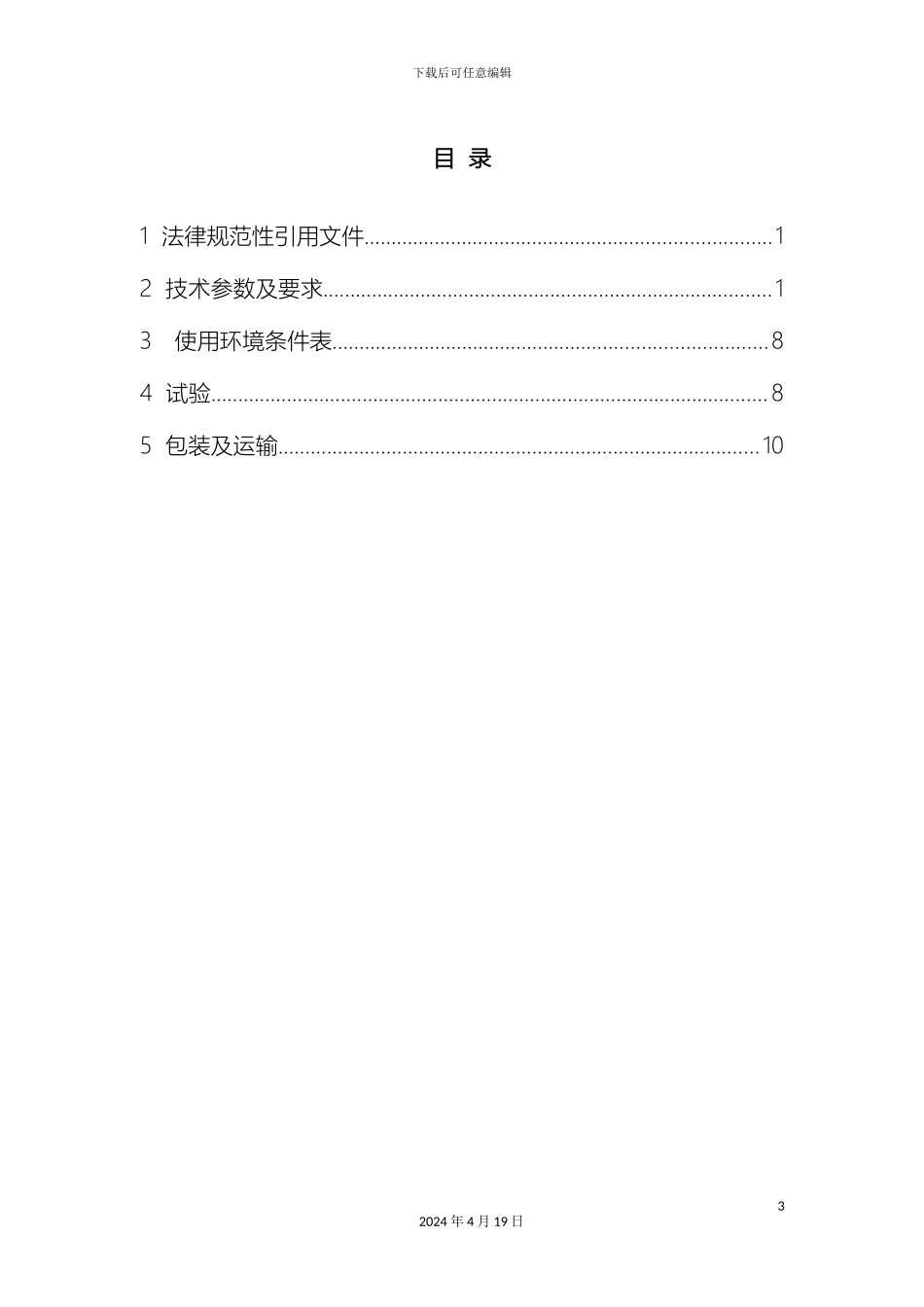

下载后可任意编辑低压电力电缆技术法律规范12024 年 4 月 19 日下载后可任意编辑低压电力电缆技术法律规范22024 年 4 月 19 日下载后可任意编辑目 录1 法律规范性引用文件...........................................................................12 技术参数及要求...................................................................................13 使用环境条件表................................................................................84 试验.......................................................................................................85 包装及运输.........................................................................................1032024 年 4 月 19 日下载后可任意编辑低压电力电缆技术法律规范1 法律规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。GB 12706 额定电压1kV（Um＝1.2kV）到35kV（ Um＝40.5kV）挤包绝缘电力电缆及附件IEC 60502 额定电压1kV（Um＝1.2kV）到30kV Um＝36kV）的挤包绝缘电力电缆及附件GB 3597 电力电缆铜、铝导电线芯GB/T3048 电线电缆电性能试验方法GB/T3956 电缆的导体GB 6995 电线电缆识别标志方法DL/T 401 高压电缆选用导则GB 2952 电缆外护套GB 50217 电力工程电缆设计法律规范2 技术参数及要求2.1 设备名称 1kV交联电缆2.2 系统额定电压：1kV及以下12024 年 4 月 19 日下载后可任意编辑2.3 电缆额定电压（U0/U）：0.6/1kV2.4 额定频率：50Hz2.5 敷设条件敷设环境有空气中、直埋、沟槽、排管、桥架、竖井、隧道等多种方式。地下敷设时电缆局部可能完全浸于水中。2.6 0.6/1kV 挤包绝缘电力电缆结构及技术参数见表 1。表 1 技术参数特性表序号项 目单位标准参数值备注10.6/1kV 挤包绝缘电力电缆结构参数1.1电缆型号/YJV、YJV22、WD-YJY、WD-YJY22、NH-YJV、NH-YJV22、阻燃等级ZA、ZB、ZC1.2铜导体材料/铜材料生产厂及牌号/供货方提供芯数×标称截面芯×mm2一芯：2.5;4;6;10;16;25;35;50;70;95;120;150;185;240;300二芯：4;6;10;16;25;35;50;70;95;120;150三芯：6;10;164+1 芯：10/6;16/10;25/16;35/16;50/25;70/35;95/50;120/70;120/95;150/95;185/95;240/12022024 年 4 月...
