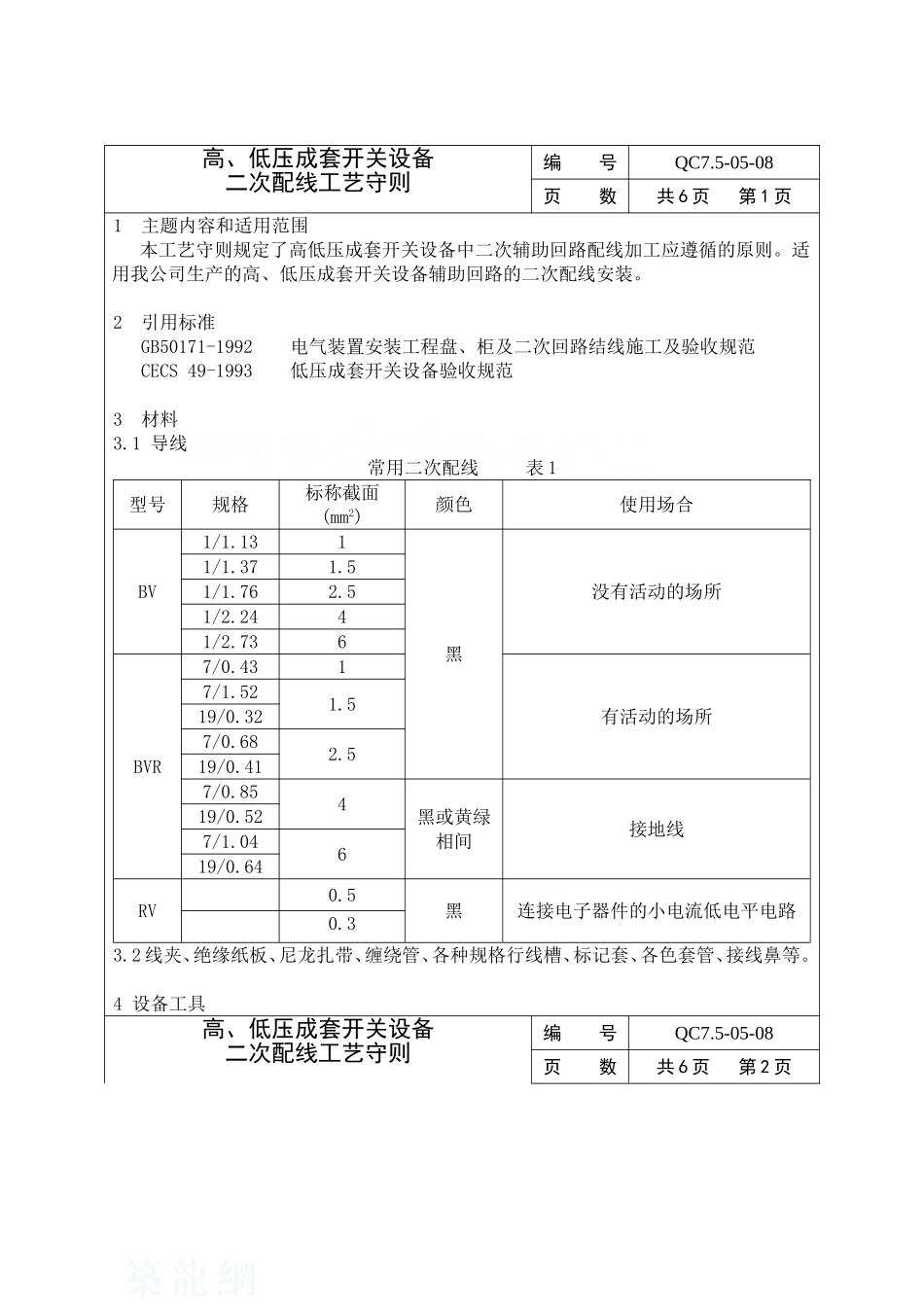

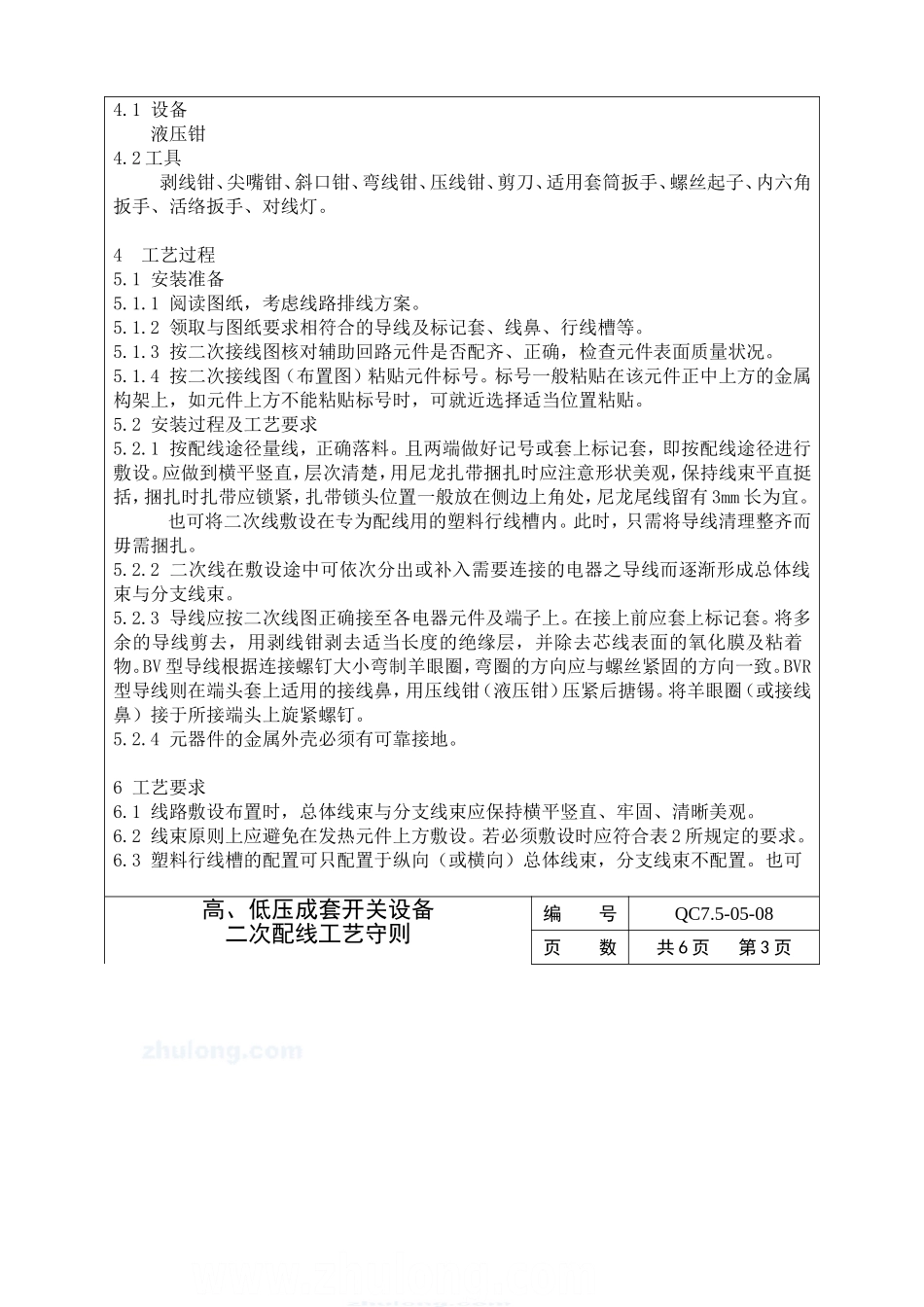

高、低压成套开关设备二次配线工艺守则编 号QC7.5-05-08页 数共 6 页 第 1 页1主题内容和适用范围本工艺守则规定了高低压成套开关设备中二次辅助回路配线加工应遵循的原则。适用我公司生产的高、低压成套开关设备辅助回路的二次配线安装。2引用标准GB50171-1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范CECS 49-1993 低压成套开关设备验收规范3材料3.1 导线常用二次配线 表 1型号规格标称截面(mm2)颜色使用场合BV1/1.131黑没有活动的场所1/1.371.51/1.762.51/2.2441/2.736BVR7/0.431有活动的场所7/1.521.519/0.327/0.682.519/0.417/0.854黑或黄绿相间接地线19/0.527/1.04619/0.64RV0.5黑连接电子器件的小电流低电平电路0.33.2 线夹、绝缘纸板、尼龙扎带、缠绕管、各种规格行线槽、标记套、各色套管、接线鼻等。4 设备工具高、低压成套开关设备二次配线工艺守则编 号QC7.5-05-08页 数共 6 页 第 2 页4.1 设备 液压钳4.2 工具剥线钳、尖嘴钳、斜口钳、弯线钳、压线钳、剪刀、适用套筒扳手、螺丝起子、内六角扳手、活络扳手、对线灯。4工艺过程5.1 安装准备5.1.1 阅读图纸，考虑线路排线方案。5.1.2 领取与图纸要求相符合的导线及标记套、线鼻、行线槽等。5.1.3 按二次接线图核对辅助回路元件是否配齐、正确，检查元件表面质量状况。5.1.4 按二次接线图（布置图）粘贴元件标号。标号一般粘贴在该元件正中上方的金属构架上，如元件上方不能粘贴标号时，可就近选择适当位置粘贴。5.2 安装过程及工艺要求5.2.1 按配线途径量线，正确落料。且两端做好记号或套上标记套，即按配线途径进行敷设。应做到横平竖直，层次清楚，用尼龙扎带捆扎时应注意形状美观，保持线束平直挺括，捆扎时扎带应锁紧，扎带锁头位置一般放在侧边上角处，尼龙尾线留有 3mm 长为宜。也可将二次线敷设在专为配线用的塑料行线槽内。此时，只需将导线清理整齐而毋需捆扎。5.2.2 二次线在敷设途中可依次分出或补入需要连接的电器之导线而逐渐形成总体线束与分支线束。5.2.3 导线应按二次线图正确接至各电器元件及端子上。在接上前应套上标记套。将多余的导线剪去，用剥线钳剥去适当长度的绝缘层，并除去芯线表面的氧化膜及粘着物。BV 型导线根据连接螺钉大小弯制羊眼圈，弯圈的方向应与螺丝紧固的方向一致。BVR型导线则在端头套上适用的接线鼻，用压线钳（液压钳）压紧后搪锡。将羊眼圈（或接线鼻）接于所接端头上旋紧螺钉。5.2.4 元...
