低压电容器检修规程

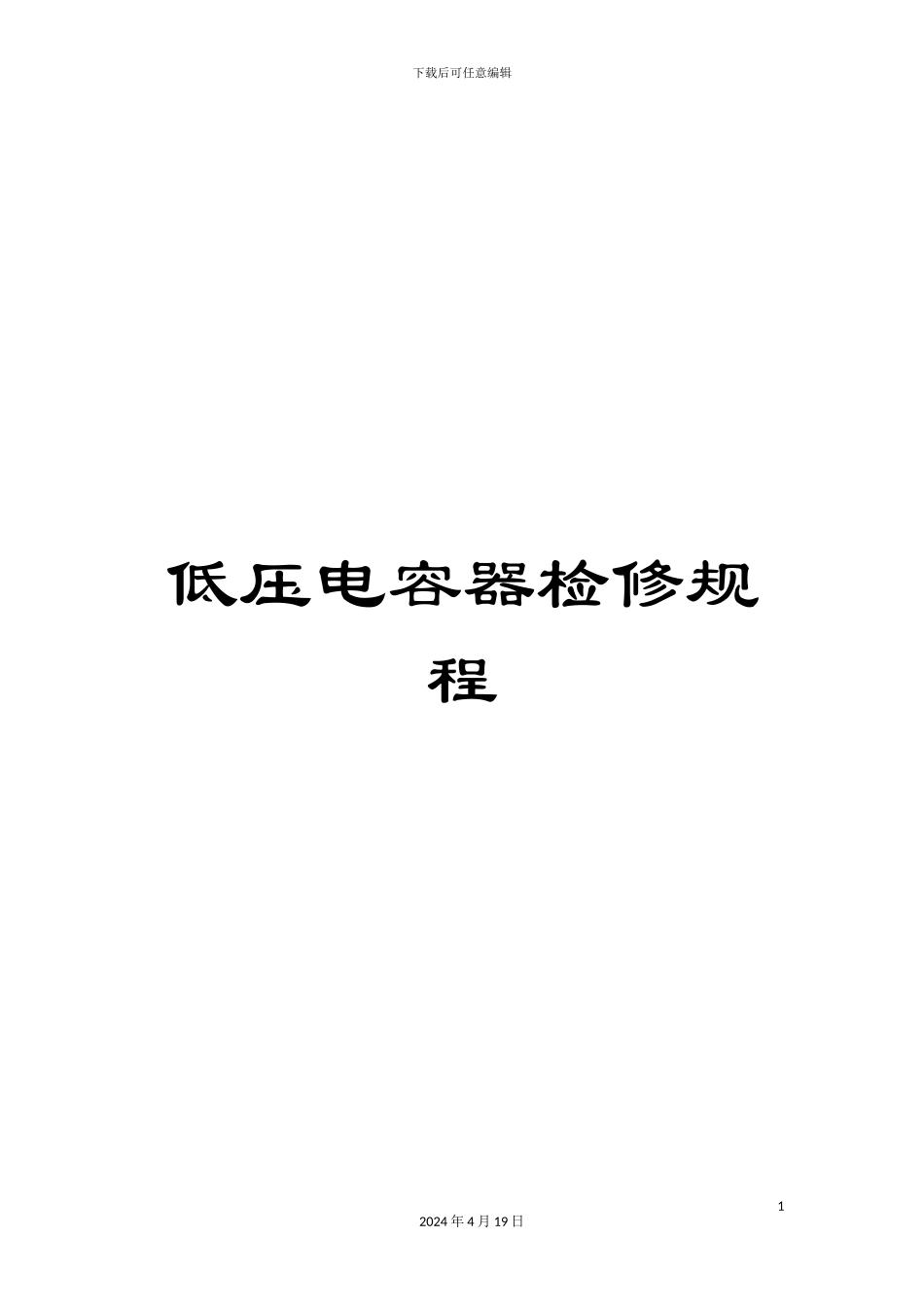

低压电容器检修规程_第1页
1/15

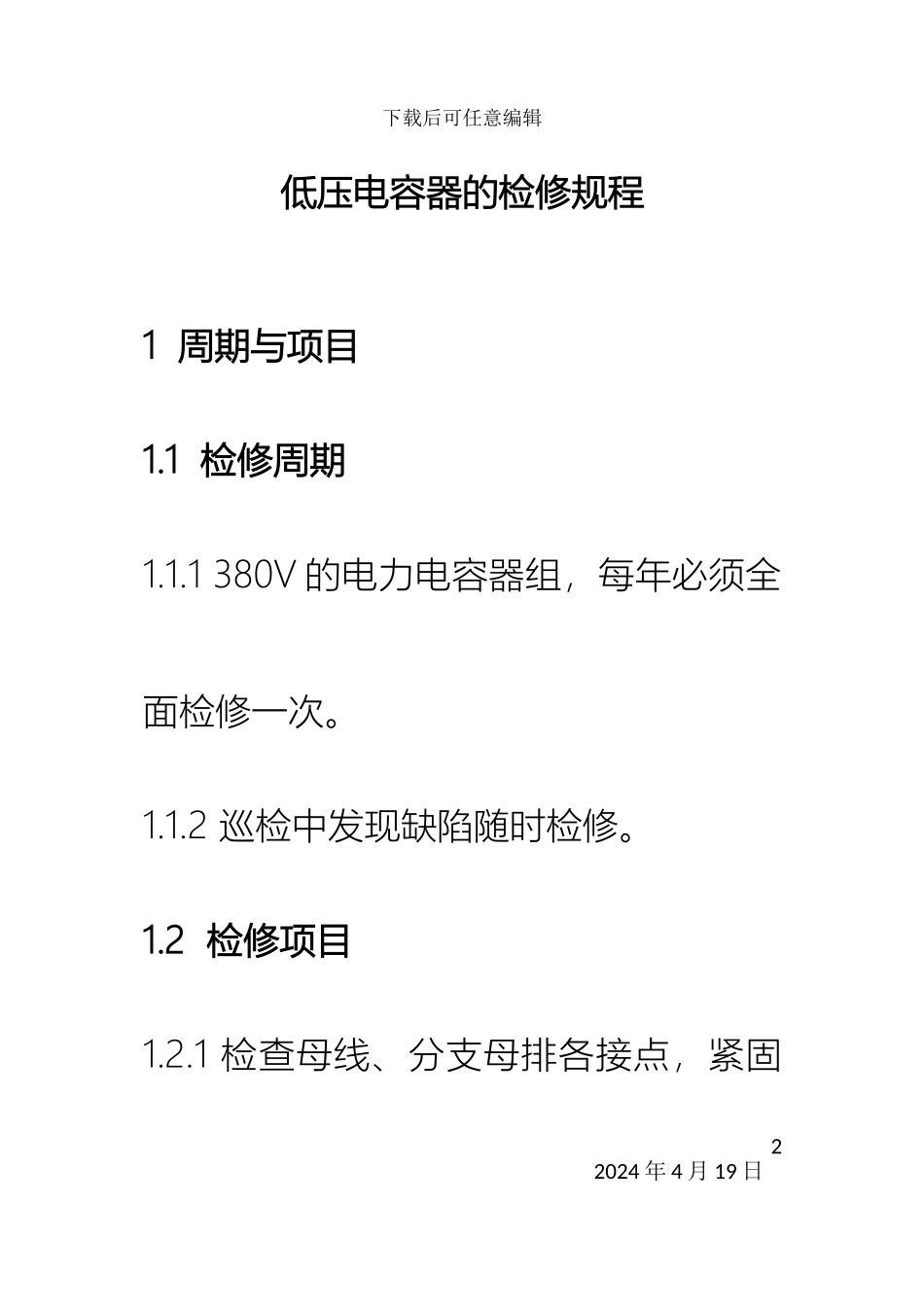

低压电容器检修规程_第2页
2/15

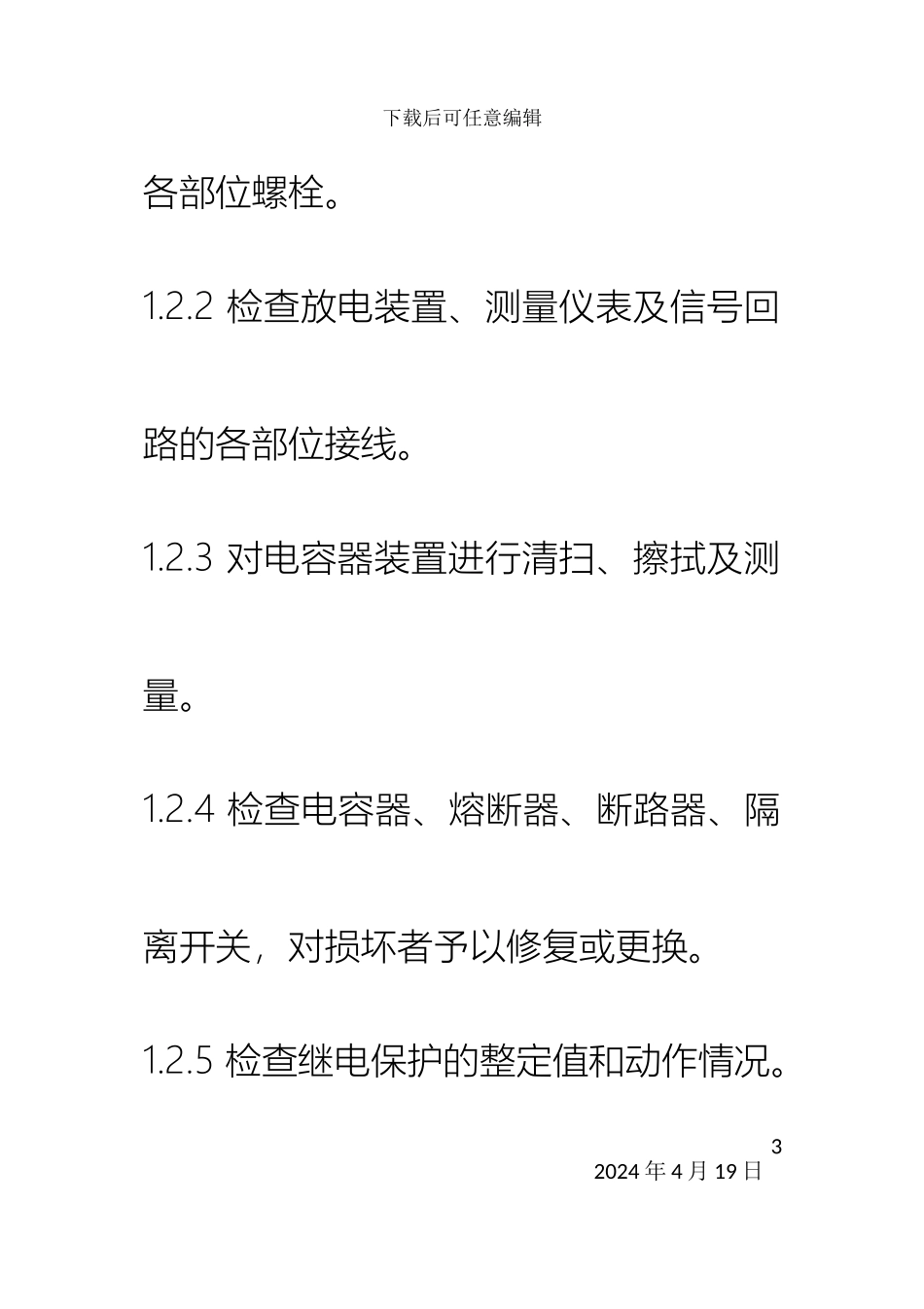

低压电容器检修规程_第3页
3/15
下载后可任意编辑低压电容器检修规程12024 年 4 月 19 日下载后可任意编辑低压电容器的检修规程1 周期与项目1.1 检修周期1.1.1 380V 的电力电容器组,每年必须全面检修一次。1.1.2 巡检中发现缺陷随时检修。1.2 检修项目1.2.1 检查母线、分支母排各接点,紧固22024 年 4 月 19 日下载后可任意编辑各部位螺栓。1.2.2 检查放电装置、测量仪表及信号回路的各部位接线。1.2.3 对电容器装置进行清扫、擦拭及测量。1.2.4 检查电容器、熔断器、断路器、隔离开关,对损坏者予以修复或更换。1.2.5 检查继电保护的整定值和动作情况。32024 年 4 月 19 日下载后可任意编辑1.2.6 检查、调试低压功率因数自动补偿装置。2 检修内容2.1 检修前的准备工作2.1.1 查看运行记录,历次检修记录,设备缺陷记录等有关资料。2.1.2 在检修前必须先办理工作票,电容器必须经过本柜电压互感器或放电电阻42024 年 4 月 19 日下载后可任意编辑放电 10 分钟,用万用表测量电容器电压在6 V 以下。2.1.3 用摇表摇测母线之间和母线对地的绝缘电阻,并做好记录,然后装设接地线,使三相短路接地。2.2 母线、分支母排的检修母线及分支母排的检修按《电气设备检修规程》执行。52024 年 4 月 19 日下载后可任意编辑2.3 电容器的检修2.3.1 清扫各电力电容器的壳体、电极之间的灰尘、油泥。2.3.2 检查电容器油箱有无膨胀和凹陷之处,有无漏油现象,各电极上的瓷套管有无裂纹或缺口,损坏严重的应更换相同型号的电容器,并水平固定好。以62024 年 4 月 19 日下载后可任意编辑防电气连接部位受到机械损伤。2.3.3 测量电容器的电容值,电容的实际测量值与铭牌标称值之偏差应不超过-5%~+10%,电容器组各相电容要求搭配平衡,电容器组三相的任何两个线路端子之间的最大与最小电容之比不超过1.01 倍。72024 年 4 月 19 日下载后可任意编辑2.3.4 摇测电容两极之间和极对壳的绝缘电阻和吸收比,测量时,380V 电容器用500V 摇表摇测。2.3.5 检查电容器外壳、瓷套、出线导杆接地螺栓等是否完好,壳体油漆是否均匀,有无掉落现象。2.3.6 电容器的自行修理和处理办法:2.3.6.1 箱壳上面渗漏油,可用铅焊修补;82024 年 4 月 19 日下载后可任意编辑2.3.6.2 套管焊接处渗漏油,可用铅焊修补,但应注意温度不要过高,以免套管上的银层脱焊;2.3.6.3电容器发生对地绝缘击穿、电容及损失角正切值增大、箱壳膨胀及开路等故障,及...
