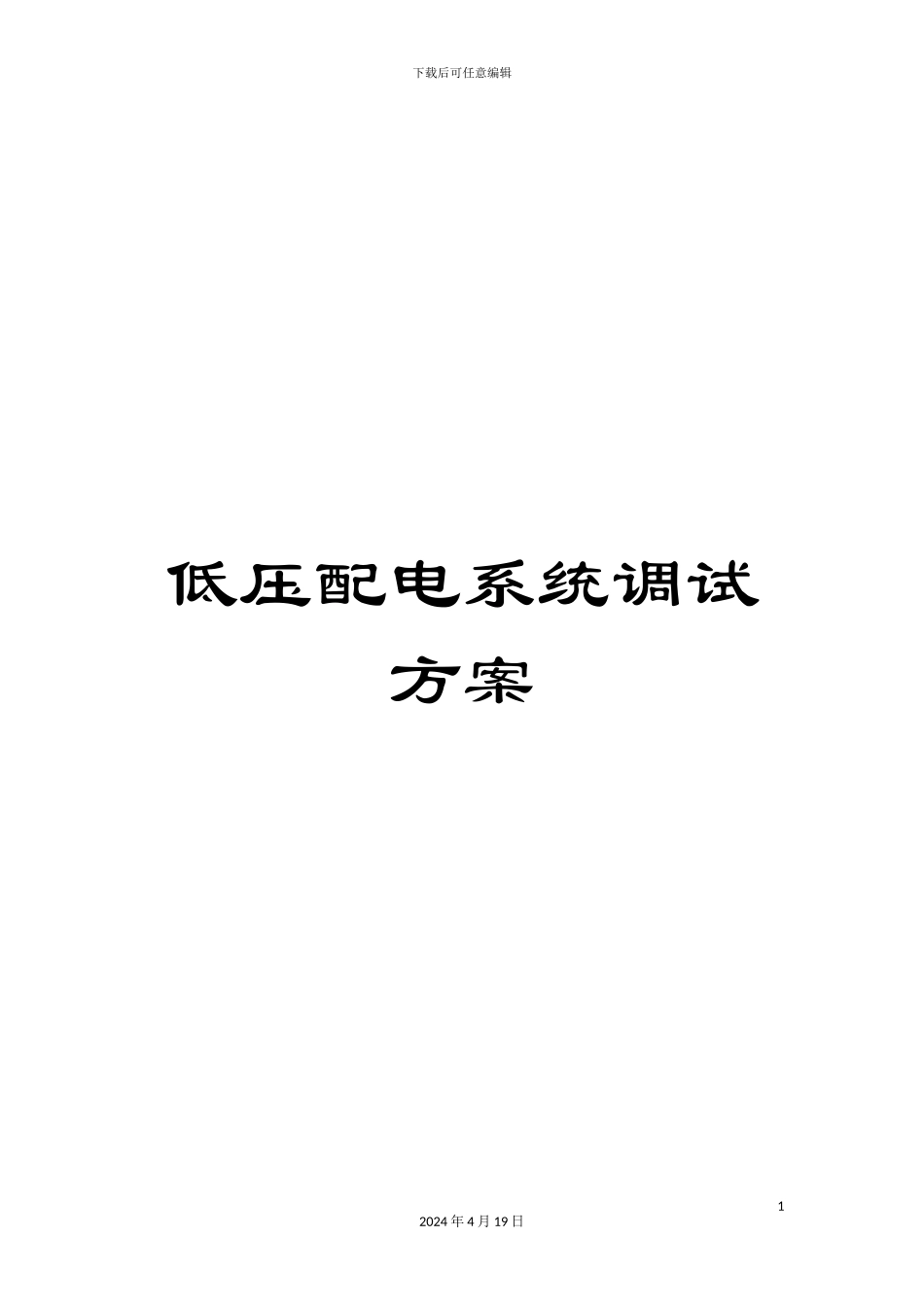

低压配电系统调试方案VIP专享

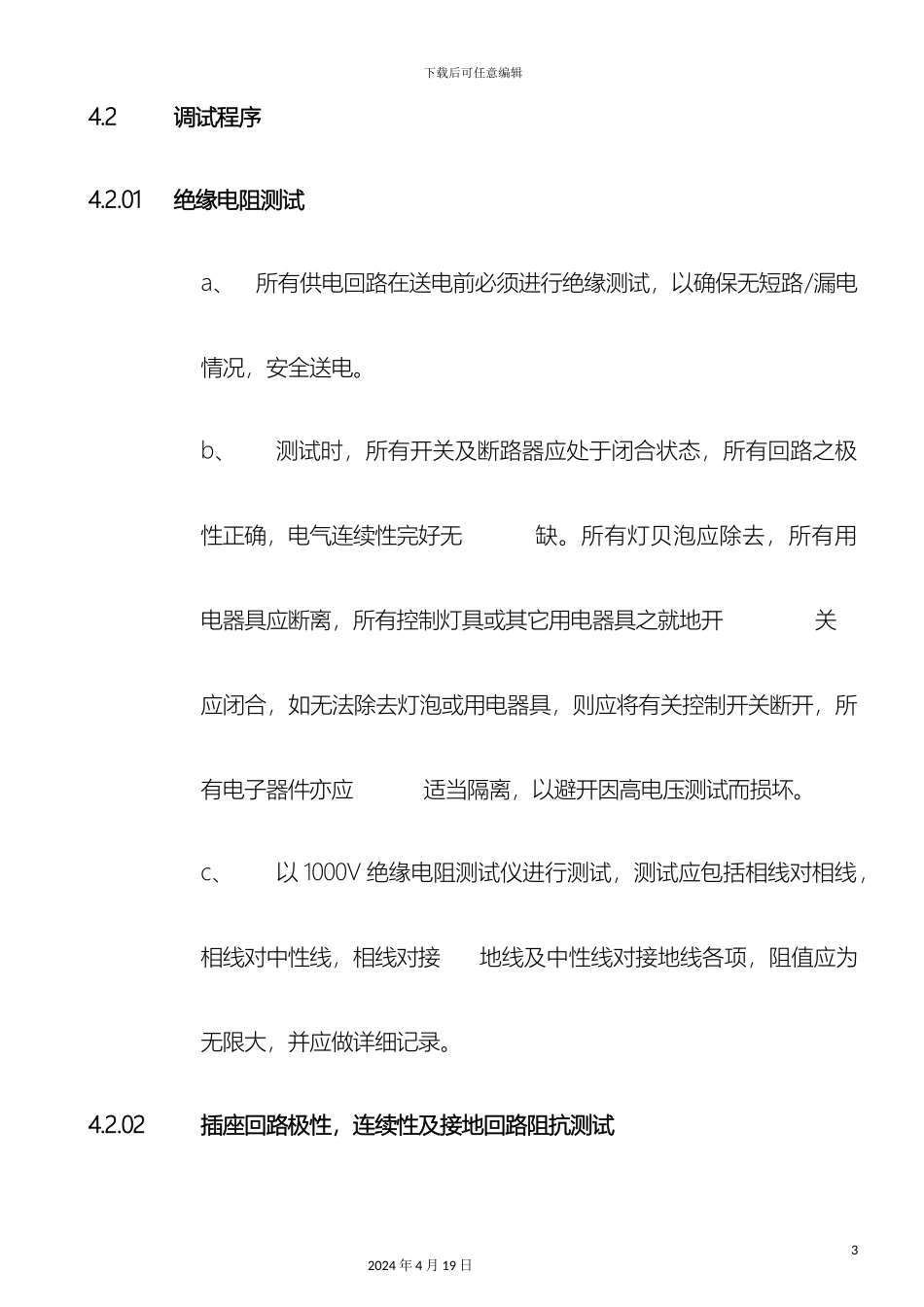

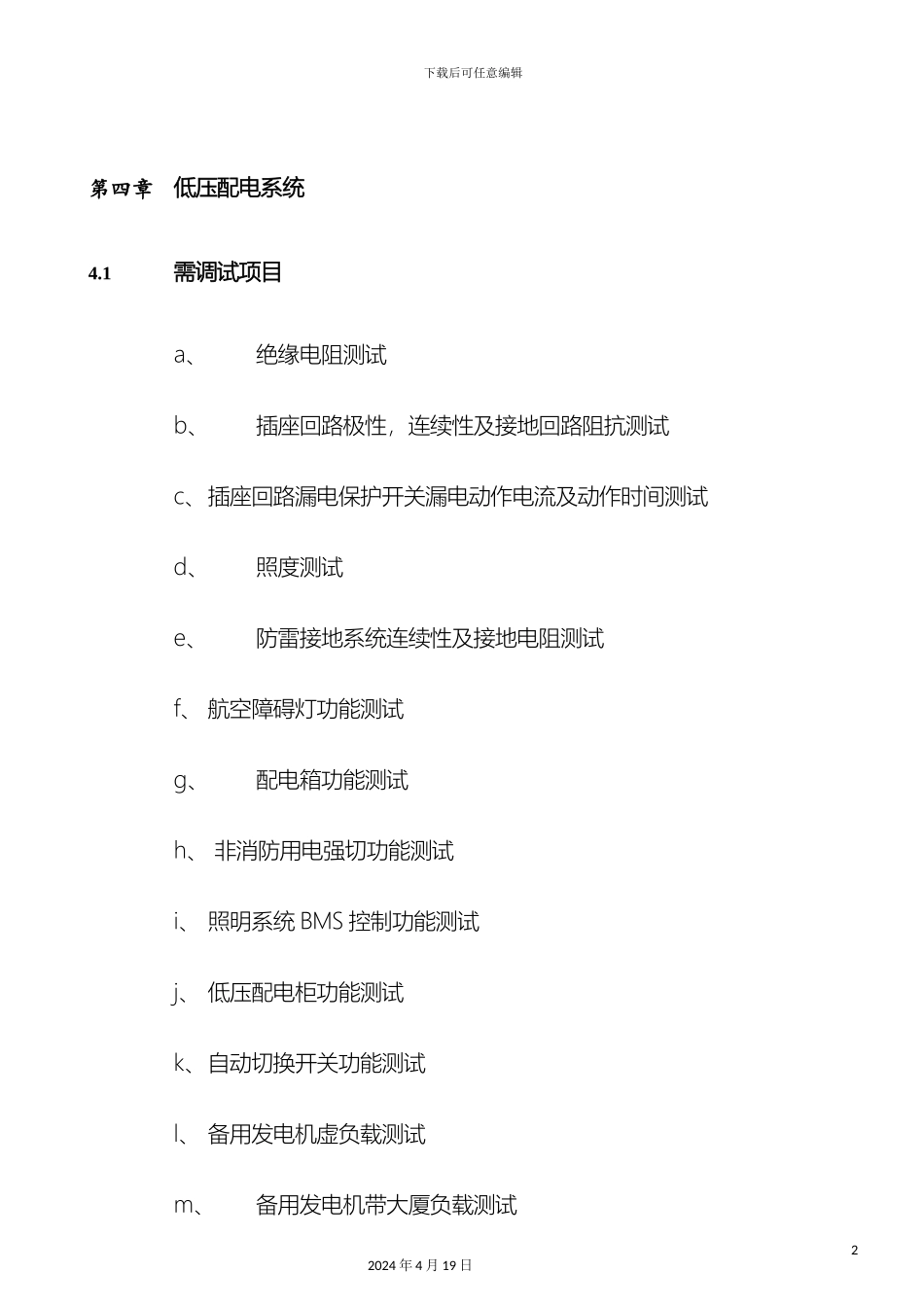

下载后可任意编辑低压配电系统调试方案12024 年 4 月 19 日下载后可任意编辑 第四章低压配电系统4.1需调试项目 a、绝缘电阻测试b、插座回路极性，连续性及接地回路阻抗测试c、插座回路漏电保护开关漏电动作电流及动作时间测试d、照度测试e、防雷接地系统连续性及接地电阻测试f、 航空障碍灯功能测试g、 配电箱功能测试h、 非消防用电强切功能测试i、 照明系统 BMS 控制功能测试j、 低压配电柜功能测试k、自动切换开关功能测试l、 备用发电机虚负载测试m、备用发电机带大厦负载测试22024 年 4 月 19 日下载后可任意编辑4.2调试程序4.2.01绝缘电阻测试a、所有供电回路在送电前必须进行绝缘测试，以确保无短路/漏电情况，安全送电。b、测试时，所有开关及断路器应处于闭合状态，所有回路之极性正确，电气连续性完好无缺。所有灯贝泡应除去，所有用电器具应断离，所有控制灯具或其它用电器具之就地开关应闭合，如无法除去灯泡或用电器具，则应将有关控制开关断开，所有电子器件亦应适当隔离，以避开因高电压测试而损坏。c、以 1000V 绝缘电阻测试仪进行测试，测试应包括相线对相线，相线对中性线，相线对接地线及中性线对接地线各项，阻值应为无限大，并应做详细记录。4.2.02插座回路极性，连续性及接地回路阻抗测试32024 年 4 月 19 日下载后可任意编辑 以接地电阻测试仪测试所有插座回路之接线极性是否正确，连续性是否正常及接地回路阻抗是否符合法律规范要求，作详细记录。4.2.03插座回路漏电保护开关漏电动作电流及动作时间测试a、测试插座回路漏电保护开关漏电动作电流及动作时间，以保证漏电保护开关能在法律规范要求之电流及时间内动作，提供安全保护功能。b、将漏电电流测试仪之插头插入每一组插座回路之最后一个插座，按下测试仪上之测试按钮，漏电保护开关应马上跳闸，详细记录各跳闸时间及动作电流，跳闸时间应不大于 0.04秒(40ms)，动作电流应不大于 30毫安(30mA)。4.2.04照度测试a、测量各区域/房间之照度是否符合合约要求。b、以照度仪置于工作面高度(约 750mm)，测量各区域/房间内不42024 年 4 月 19 日下载后可任意编辑同位置之照度，测试位置/测试点应最少包括以下各项：1、灯具正下方2、 两个灯具之中间点3、 四个灯具之中间点4、 房间内四个角点5、 房间内四边各灯贝之尾点所有测试应做好详细记录。4.2.05防雷接地系统连续性及接地电阻测试a、测试防雷接地系统连续性是否可靠，以保证受雷...
