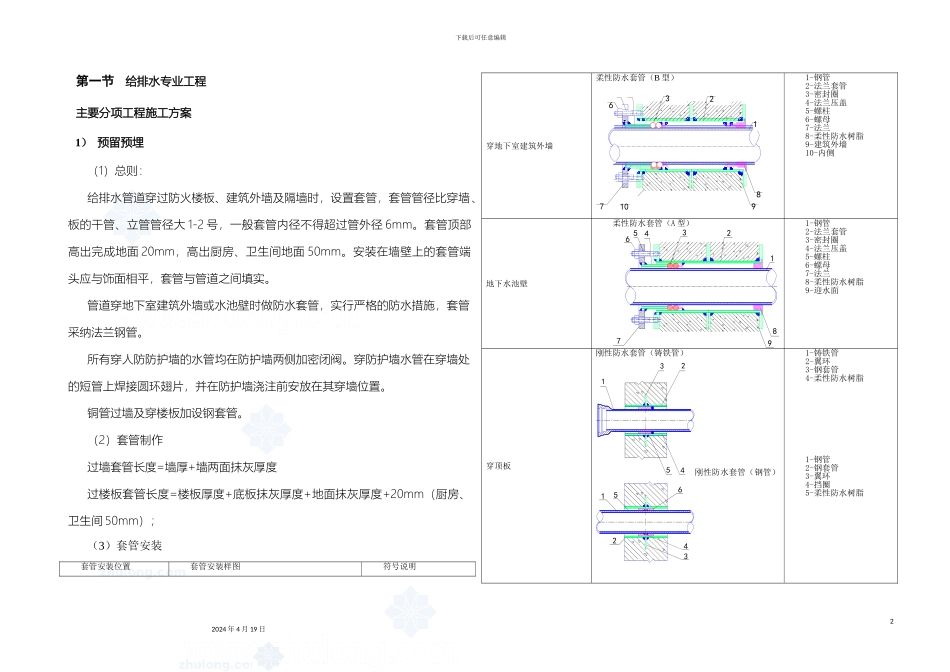

下载后可任意编辑住宅楼水电安装施工方案12024 年 4 月 19 日下载后可任意编辑第一节给排水专业工程主要分项工程施工方案1） 预留预埋（1）总则：给排水管道穿过防火楼板、建筑外墙及隔墙时，设置套管，套管管径比穿墙、板的干管、立管管径大 1-2 号，一般套管内径不得超过管外径 6mm。套管顶部高出完成地面 20mm，高出厨房、卫生间地面 50mm。安装在墙壁上的套管端头应与饰面相平，套管与管道之间填实。管道穿地下室建筑外墙或水池壁时做防水套管，实行严格的防水措施，套管采纳法兰钢管。所有穿人防防护墙的水管均在防护墙两侧加密闭阀。穿防护墙水管在穿墙处的短管上焊接圆环翅片，并在防护墙浇注前安放在其穿墙位置。铜管过墙及穿楼板加设钢套管。（2）套管制作过墙套管长度=墙厚+墙两面抹灰厚度过楼板套管长度=楼板厚度+底板抹灰厚度+地面抹灰厚度+20mm（厨房、卫生间 50mm）；（3）套管安装套管安装位置套管安装样图符号说明穿地下室建筑外墙柔性防水套管（B 型）1-钢管2-法兰套管3-密封圈4-法兰压盖5-螺柱6-螺母7-法兰8-柔性防水树脂9-建筑外墙10-内侧地下水池壁柔性防水套管（A 型）9824531671-钢管2-法兰套管3-密封圈4-法兰压盖5-螺柱6-螺母7-法兰8-柔性防水树脂9-迎水面穿顶板刚性防水套管（铸铁管）54132刚性防水套管（钢管）5123461-铸铁管2-翼环3-钢套管4-柔性防水树脂1-钢管2-钢套管3-翼环4-挡圈5-柔性防水树脂22024 年 4 月 19 日71098453621下载后可任意编辑穿建筑内隔墙套管453211-钢管2-钢套管3-密封填料4-隔墙5-不锈钢装饰板（明露管道适用）穿楼板套管2153 461-钢管2-钢套管3-翼环4-挡圈5-石棉水泥（过卫生间楼板时采纳柔性防水树脂 ）6-油麻根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，翼环及钢套管加工完成后将刷防锈漆做防腐处理。防水套管安装时，必须随混凝土施工一次性浇固于墙（壁）内，套管内的填料应在最后充填，填料将紧密捣实。套管安装时应随同干管、立管、支管的安装，将预制好的套管套在管道上，放在指定位置。过楼板的套管应在适当部位焊好架铁，担在预留孔的地面上，防止脱落。待管道安装完找正后再调整好间隙加以固定，进行封固。楼板、隔墙和墙内的穿管孔隙在安完管道后进行堵塞封堵。预埋上下层套管时，中心线需垂直，凡有管道煤气的房间，所有套管的缝隙均按设计要求做严密处理。（3）人防套管的安装安装通则：作为战时居民生命安全的保障人防设施占有十分重要的地位，为此...
