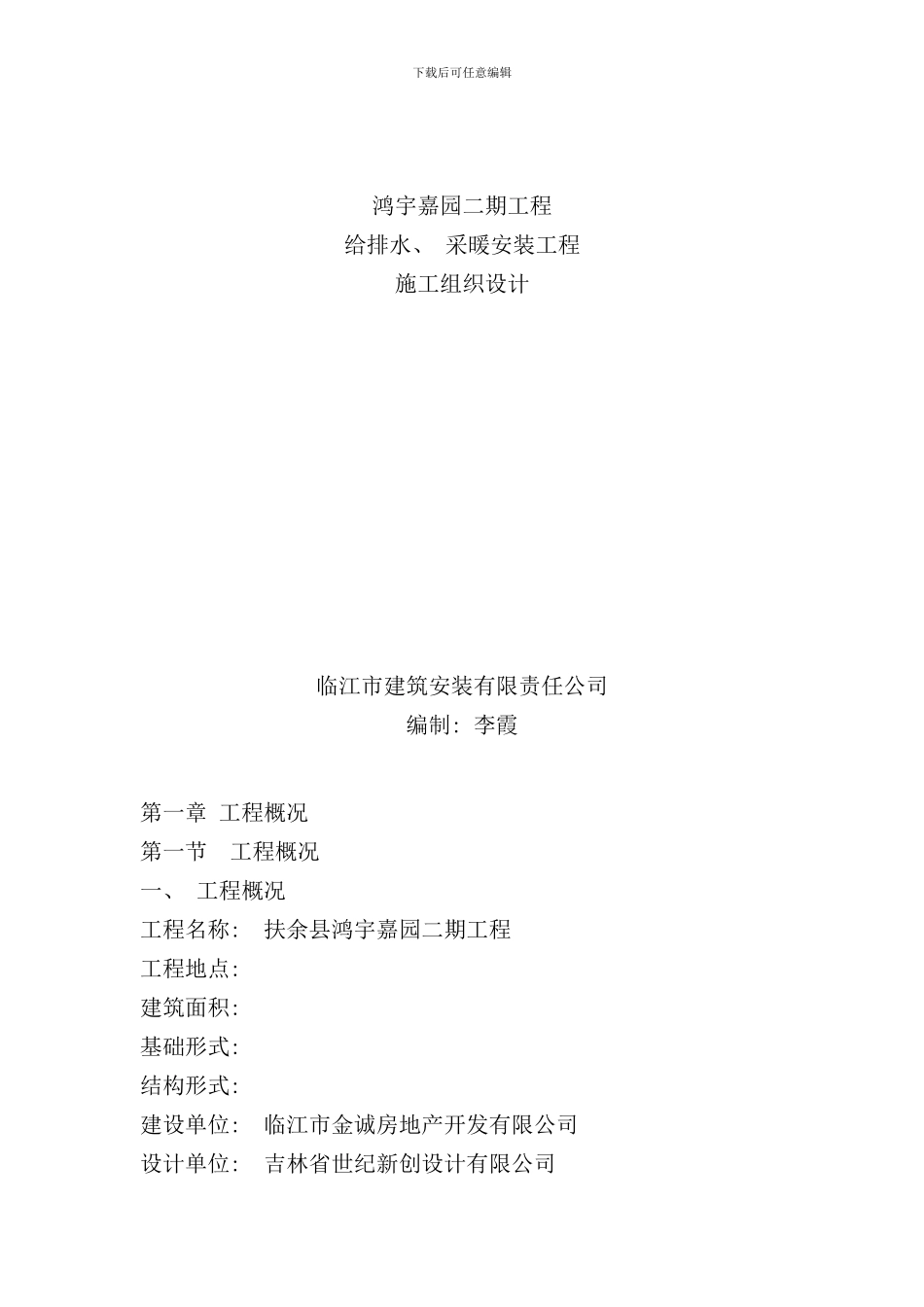

下载后可任意编辑鸿宇嘉园二期工程给排水、 采暖安装工程施工组织设计临江市建筑安装有限责任公司编制: 李霞第一章 工程概况第一节 工程概况一、 工程概况工程名称: 扶余县鸿宇嘉园二期工程工程地点: 建筑面积: 基础形式: 结构形式: 建设单位: 临江市金诚房地产开发有限公司设计单位: 吉林省世纪新创设计有限公司下载后可任意编辑监理单位: 施工单位: 临江市建筑安装有限责任公司① 给水系统室内生活冷水给水管道采纳 PPR 给水管, 给水管及管件采纳电熔连接。② 消防给水系统工程室内消防采纳室内消防栓系统, 室内消防栓系统用水量为40L/S, 消防给水管采纳外壁热镀锌钢管。D≤100 采纳螺纹连接; D>100mm 时则采纳沟槽、 卡箍连接。③ 排水系统室内排水管采纳高密度聚乙烯管( PVC-U 管) , 粘接连接。屋面雨水采纳内外排水系统, 由雨水立管收集后, 统一排至室外雨水管沟。室外排水管采纳高密度聚乙烯双壁波纹管( PVC-U 管) , 胶圈接口。第二章、 施工部署第一节、 给排水工程一、 给排水系统施工方法及工艺( 一) 给排水工程施工工艺流程图下载后可任意编辑( 二) 给水管网安装和试压 1、 给水系统施工主管必须熟悉施工图纸设计技术要求及有关法律规范、 规程, 给水管网走向, 工艺流程、 位置, 施工工艺, 然后按《技术交底制度》对施工班组长进行技术交底并作记录。 2、 给水系统施工主管根据工程进度作材料计划, 由有关部门按公司程序进行采购。 3、 施工过程中使用的机具要按公司管理标准《施工机具管理制度》进行检验, 只有经检验合格方可使用。 4、 给水管网经过管井的要注意排列位置; 经过楼层或墙的要经预留孔或套管。 5、 管材和管件到施工场地后, 材料员要按《进货检验和试验控制程序》进行验收, 核对材料的规格、 管径大小和厚度、 质量等, 把检验结果记录下来, 然后入库标识。6、 管道安装管道安装应结合具体条件, 合理安排顺序。一般为先地下、 后地上; 先大管、 后小管; 先主管、 后支管。 ⑴、 埋地式管道安装 a.首先确定管道的位置、 标高、 管径, 正确地按设计图纸下载后可任意编辑规定的位置进行施工。 b.给水引入管与排水管的水平净距不得小于 1m; 室内给水管与排水管平行铺设时, 两管间的最小水平净距为 500mm。交叉铺设时, 垂直净距 150mm, 给水管应铺设在排水管上方, 如给水管必须铺设在排水管下方时应加套管, 套管长度不应小于排水...
