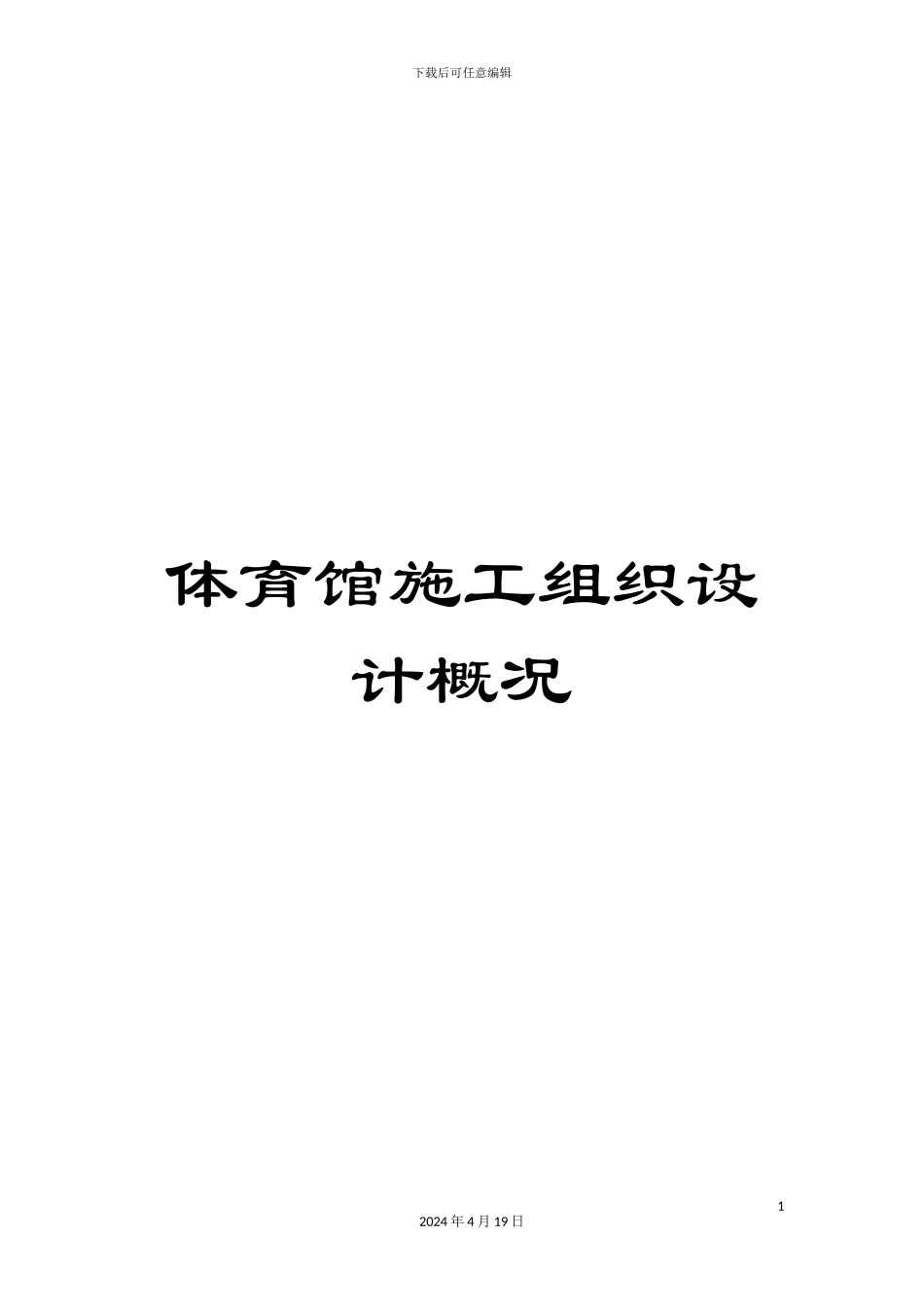

体育馆施工组织设计概况VIP专享

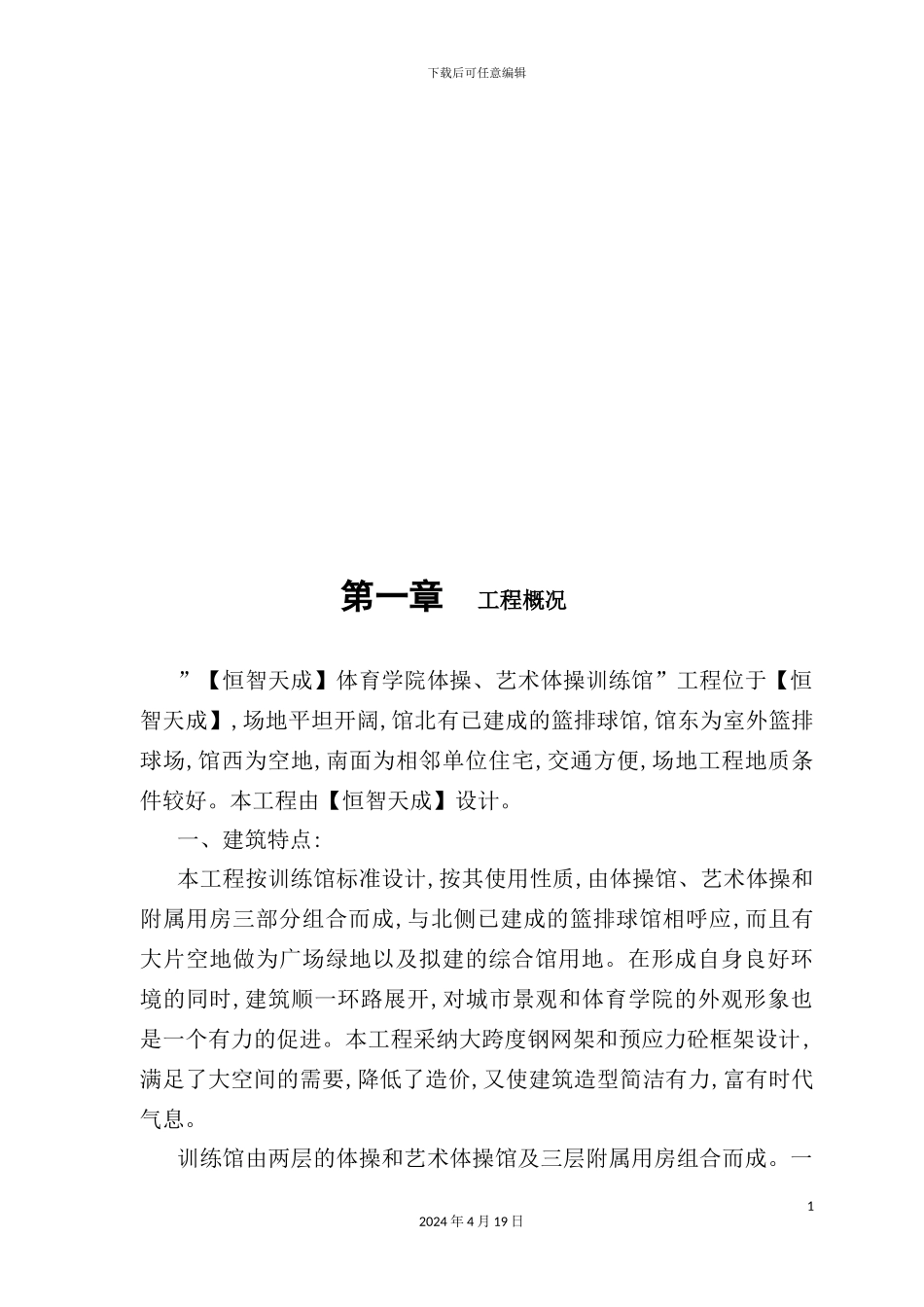

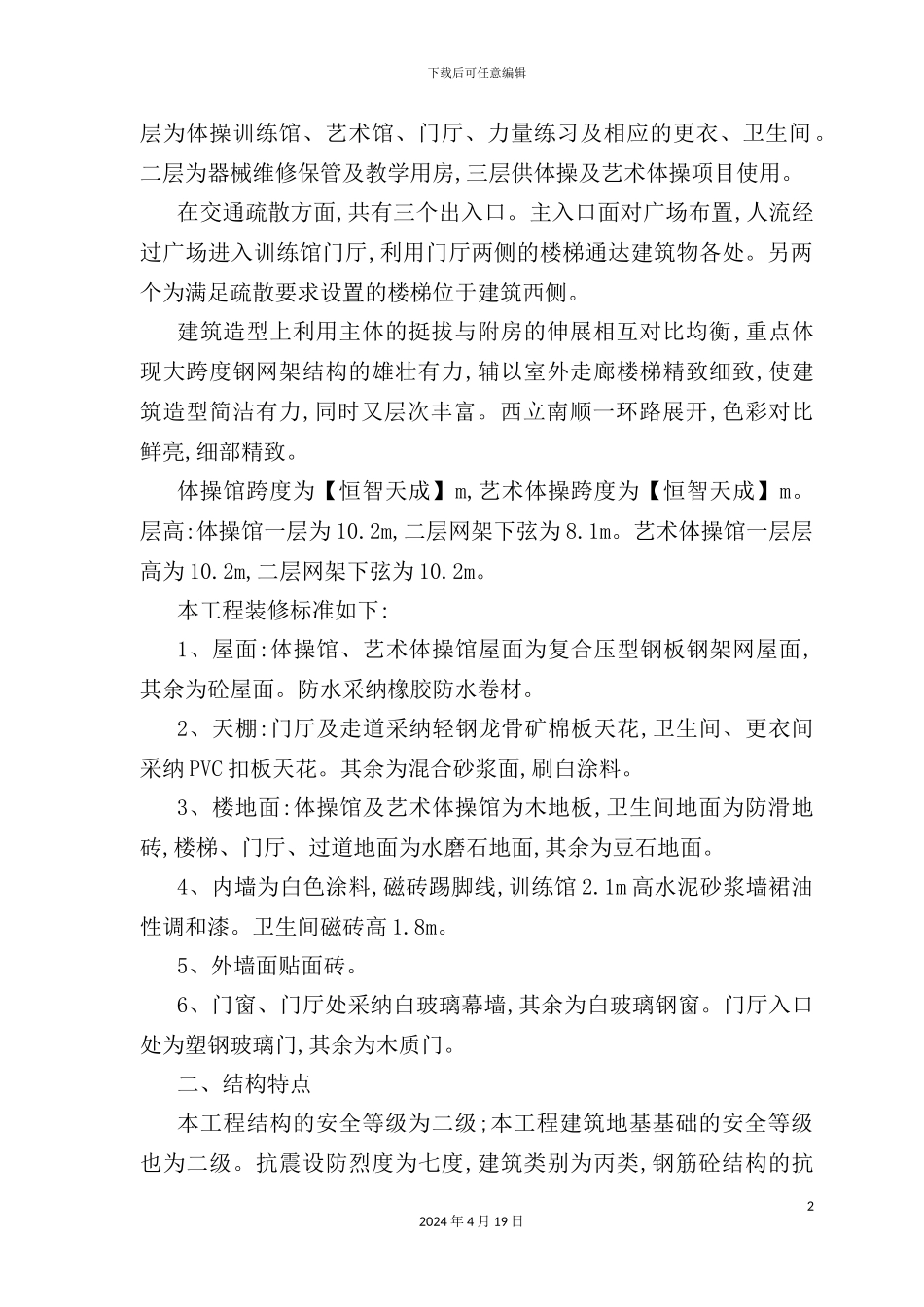

下载后可任意编辑体育馆施工组织设计概况12024 年 4 月 19 日下载后可任意编辑第一章 工程概况”【恒智天成】体育学院体操、艺术体操训练馆”工程位于【恒智天成】,场地平坦开阔,馆北有已建成的篮排球馆,馆东为室外篮排球场,馆西为空地,南面为相邻单位住宅,交通方便,场地工程地质条件较好。本工程由【恒智天成】设计。一、建筑特点:本工程按训练馆标准设计,按其使用性质,由体操馆、艺术体操和附属用房三部分组合而成,与北侧已建成的篮排球馆相呼应,而且有大片空地做为广场绿地以及拟建的综合馆用地。在形成自身良好环境的同时,建筑顺一环路展开,对城市景观和体育学院的外观形象也是一个有力的促进。本工程采纳大跨度钢网架和预应力砼框架设计,满足了大空间的需要,降低了造价,又使建筑造型简洁有力,富有时代气息。训练馆由两层的体操和艺术体操馆及三层附属用房组合而成。一12024 年 4 月 19 日下载后可任意编辑层为体操训练馆、艺术馆、门厅、力量练习及相应的更衣、卫生间。二层为器械维修保管及教学用房,三层供体操及艺术体操项目使用。在交通疏散方面,共有三个出入口。主入口面对广场布置,人流经过广场进入训练馆门厅,利用门厅两侧的楼梯通达建筑物各处。另两个为满足疏散要求设置的楼梯位于建筑西侧。建筑造型上利用主体的挺拔与附房的伸展相互对比均衡,重点体现大跨度钢网架结构的雄壮有力,辅以室外走廊楼梯精致细致,使建筑造型简洁有力,同时又层次丰富。西立南顺一环路展开,色彩对比鲜亮,细部精致。体操馆跨度为【恒智天成】m,艺术体操跨度为【恒智天成】m。层高:体操馆一层为 10.2m,二层网架下弦为 8.1m。艺术体操馆一层层高为 10.2m,二层网架下弦为 10.2m。本工程装修标准如下:1、屋面:体操馆、艺术体操馆屋面为复合压型钢板钢架网屋面,其余为砼屋面。防水采纳橡胶防水卷材。2、天棚:门厅及走道采纳轻钢龙骨矿棉板天花,卫生间、更衣间采纳 PVC 扣板天花。其余为混合砂浆面,刷白涂料。3、楼地面:体操馆及艺术体操馆为木地板,卫生间地面为防滑地砖,楼梯、门厅、过道地面为水磨石地面,其余为豆石地面。4、内墙为白色涂料,磁砖踢脚线,训练馆 2.1m 高水泥砂浆墙裙油性调和漆。卫生间磁砖高 1.8m。5、外墙面贴面砖。6、门窗、门厅处采纳白玻璃幕墙,其余为白玻璃钢窗。门厅入口处为塑钢玻璃门,其余为木质门。二、结构特点本工程结构的安全等级为二级;本工程建筑地基基础的安全等级也为二级。抗震设防烈度为七度,建筑类别为丙...
