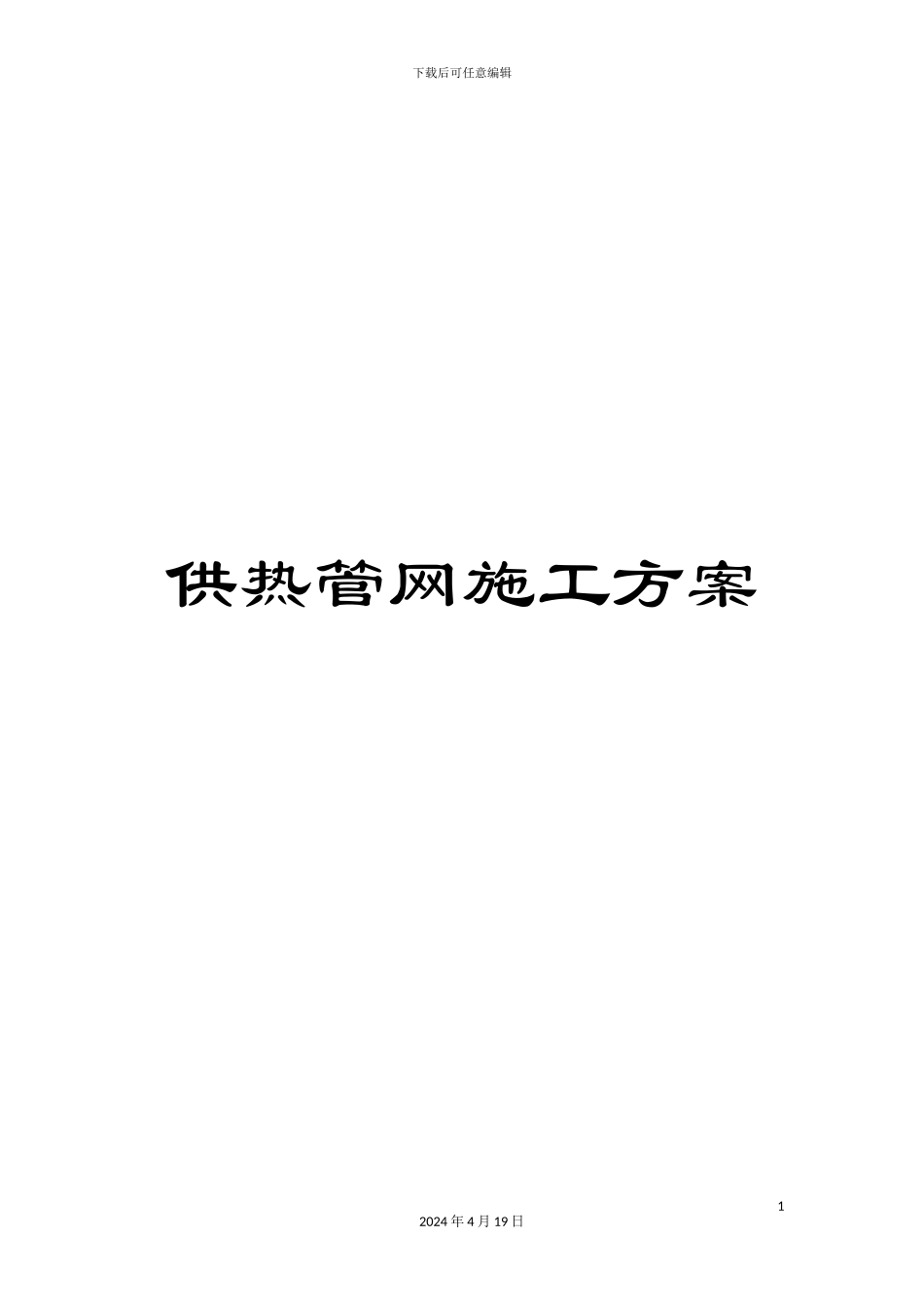

供热管网施工方案

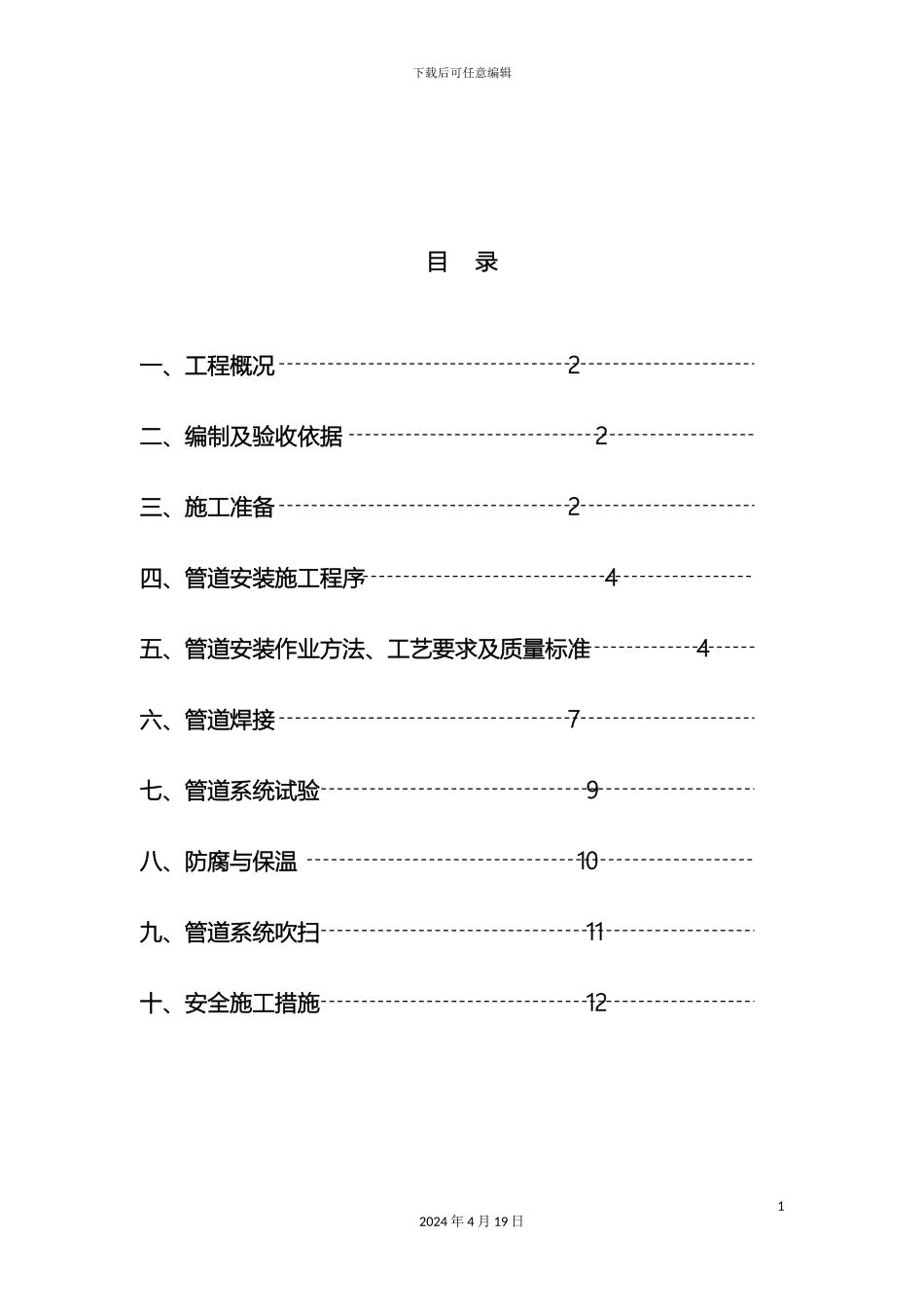

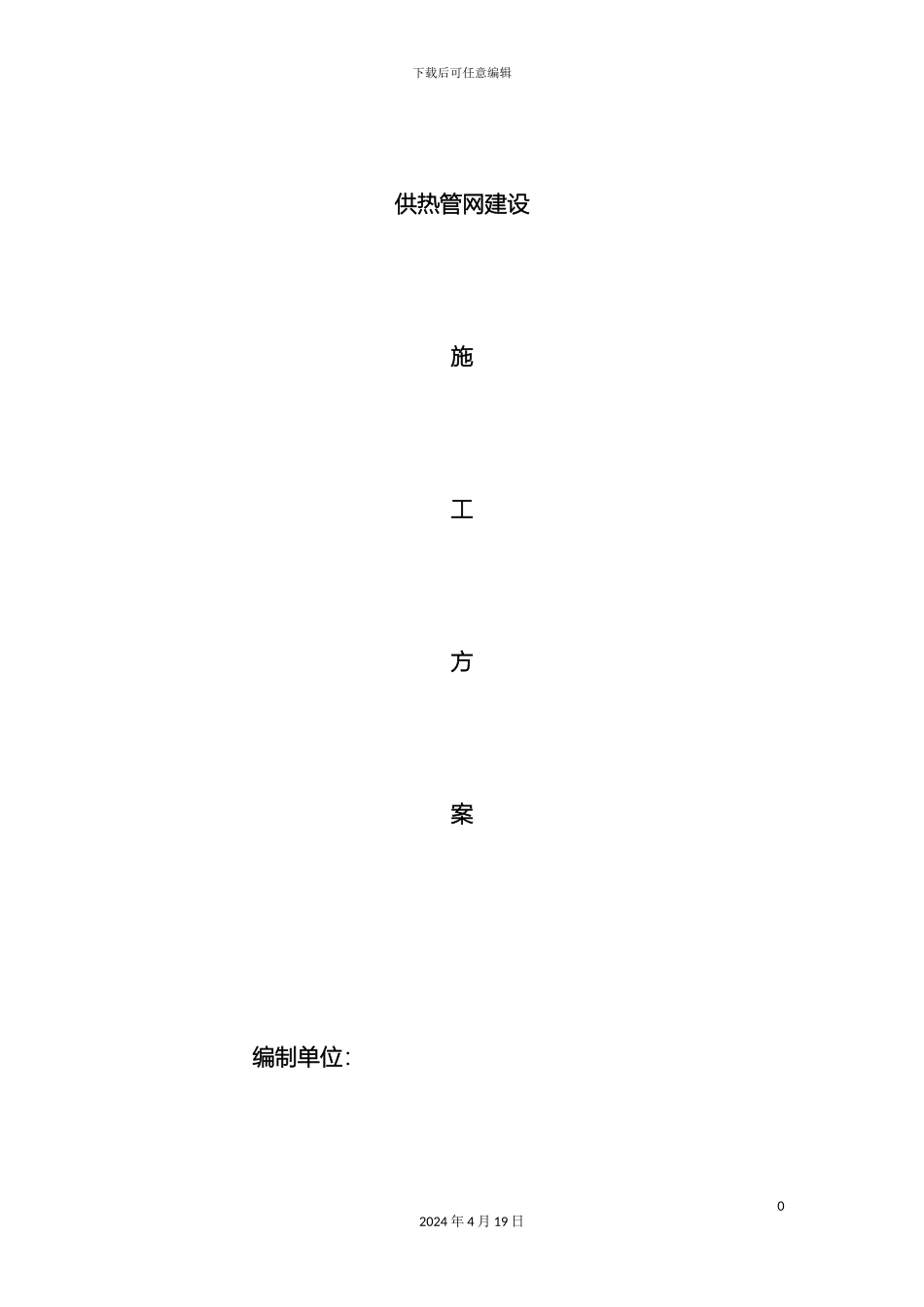

下载后可任意编辑供热管网施工方案12024 年 4 月 19 日下载后可任意编辑供热管网建设施工方案编制单位： 02024 年 4 月 19 日下载后可任意编辑目 录一、工程概况 2二、编制及验收依据 2三、施工准备 2四、管道安装施工程序 4五、管道安装作业方法、工艺要求及质量标准 4六、管道焊接 7七、管道系统试验 9八、防腐与保温 10九、管道系统吹扫 11十、安全施工措施 1212024 年 4 月 19 日下载后可任意编辑一、工程概况本工程为宇能热电公司云龙路---甲和木业蒸汽热力网工程。设 计 管 道 管 径 D426×10 ， 全 长 1950M ， 进 口 压 力 为1.3Mpa，温度为 3000C ，到用热单位分气缸的供汽参数满足对方额定压力 1.0 Mpa，蒸汽温度 195℃，供汽能力约 50 吨/小时。属于压力管道 GB2 类。管线敷设方式：管线采纳架空敷设和钢套钢直埋保温管直埋敷设。架空敷设管道现场吊装就位，组装焊接安装；钢套钢直埋保温管、弯头、三通采纳工厂预制，现场组对。二、编制及验收依据2.1 淮北热网招标文件22024 年 4 月 19 日下载后可任意编辑2.2《工业金属管道工程施工法律规范》GB50235- 2.3《工业设备及管道绝热工程施工法律规范》GB50216- 2.4 《 现 场 设 备 、 工 业 管 道 焊 接 工 程 施 工 法 律 规范》GB50236- 2.5《城镇供热管网工程施工及验收法律规范》CJJ28— 2.6《城镇供热直埋蒸汽管道技术法律规范》CJJ104— 2.7《钢焊缝手工超声波探伤方法和探伤结果分级》 GB/T11345三、施工准备3.1 人员准备3.1.1 作业人员上岗前应经过相关培训并考试，合格者方可上岗。3.1.2 作业人员应经过三级安全教育和考试，懂得安全操作知识。3.1.3 从事高处作业人员必须经过身体检查，合格者方可上岗。3.1.4 作业人员必须具有一定的管道安装经验，有关专业作业32024 年 4 月 19 日下载后可任意编辑人员按一定的比例配备齐全。3.1.5 电焊工、探伤工、起重工、电工等特别工种必须持证上岗。3.2 物资准备（施工机具见下表）序号名称规格/型号数量备注1吊车16T1 台2自吊车6.3T1 台3逆变直流电焊机ZX7 500SX10 台4磁力管道切割机（坡口机）CG2-11 5-100mm2 台5空气压缩机Z1.6/101 台6砂轮切割机J3Z-SW-4001 台7焊条烘干箱YZH2-401 台8焊条保温桶W-3 400mm12 台9电动试压泵4DSY-401 台10角向磨光机Φ1005 台11手拉葫芦3T、2T、1T10 台12水平仪1 台13水平尺600mm5 ...
