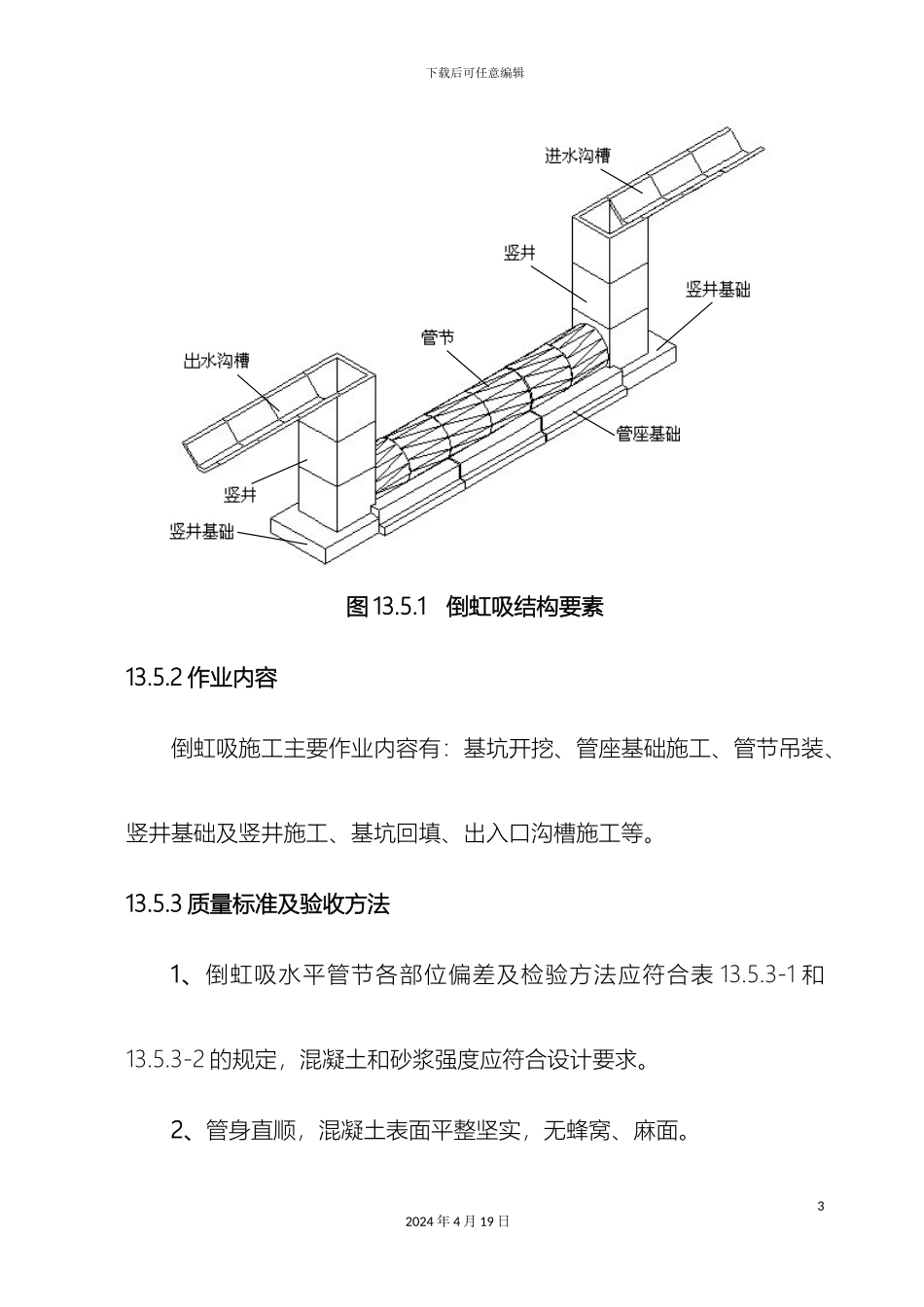

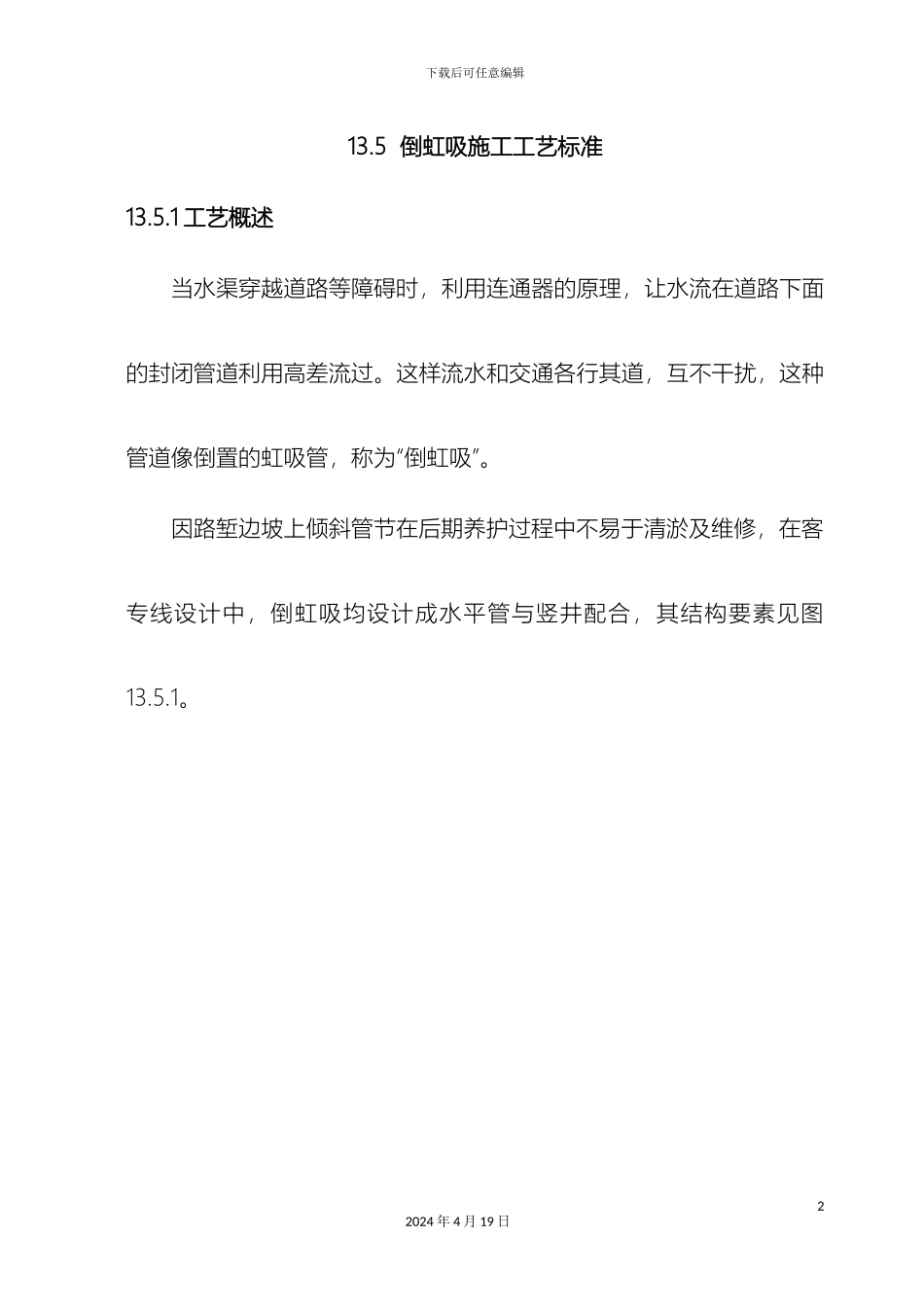

下载后可任意编辑倒虹吸施工工艺12024 年 4 月 19 日下载后可任意编辑13.5 倒虹吸施工工艺标准13.5.1 工艺概述当水渠穿越道路等障碍时,利用连通器的原理,让水流在道路下面的封闭管道利用高差流过。这样流水和交通各行其道,互不干扰,这种管道像倒置的虹吸管,称为“倒虹吸”。因路堑边坡上倾斜管节在后期养护过程中不易于清淤及维修,在客专线设计中,倒虹吸均设计成水平管与竖井配合,其结构要素见图13.5.1。22024 年 4 月 19 日下载后可任意编辑图 13.5.1 倒虹吸结构要素13.5.2 作业内容倒虹吸施工主要作业内容有:基坑开挖、管座基础施工、管节吊装、竖井基础及竖井施工、基坑回填、出入口沟槽施工等。13.5.3 质量标准及验收方法1、倒虹吸水平管节各部位偏差及检验方法应符合表 13.5.3-1 和13.5.3-2 的规定,混凝土和砂浆强度应符合设计要求。2、管身直顺,混凝土表面平整坚实,无蜂窝、麻面。32024 年 4 月 19 日下载后可任意编辑3、进、出口流水顺畅,干净美观。表 13.5.3-1 水平管节预制的允许偏差和检验方法序号项 目允许偏差(mm)检验方法1长 度0,-10尺量检查不少于 5 处2内 径±103壁 厚+10,-5检验数量:施工单位每 10 节检查不少于 1 节。表 13.5.3-2 倒虹吸的允许偏差和检验方法序号项 目允许偏差(mm)检验方法1轴线位置20测量检查不少于 4 处2流水面高程±203管长度+100,-50尺量检查不少于 2 处4管内壁侧面及底面管节错台3尺量检查不少于 5 处5竖井尺寸±206竖井顶面高程±20测量检查不少于 4 处检验数量:施工单位每座倒虹吸全部检查。13.5.4 工艺流程图倒虹吸施工工艺流程见图 13.5.4。42024 年 4 月 19 日下载后可任意编辑图 13.5.4 倒虹吸施工工艺流程图13.5.5 工序步骤及质量控制说明一、施工准备1.技术准备⑴ 仔细阅读和审核设计图纸及相关设计要求,熟悉并分析施工现场地质资料及水文情况,调查了解季节和地下水位的关系。52024 年 4 月 19 日施工准备测量放样基坑开挖管基座安装管节安装外套管施工竖井开挖竖井模板安装竖井砼浇筑出入口渠道施工基坑回填水系接顺材料准备下载后可任意编辑⑵ 编制倒虹吸单项施工方案,对开挖超过 2m 的深基坑,应编制安全专项施工组织设计,对开挖超过 5m 的深基坑,应组织相关专家进行方案的评审后实施。⑶ 做好相关施工技术交底,并向作业人员进行技术交底和相关知识的培训教育。⑷ 测量放样:平整场地后粗测...
