偏心半球阀使用说明书样本

偏心半球阀使用说明书样本_第1页
1/9

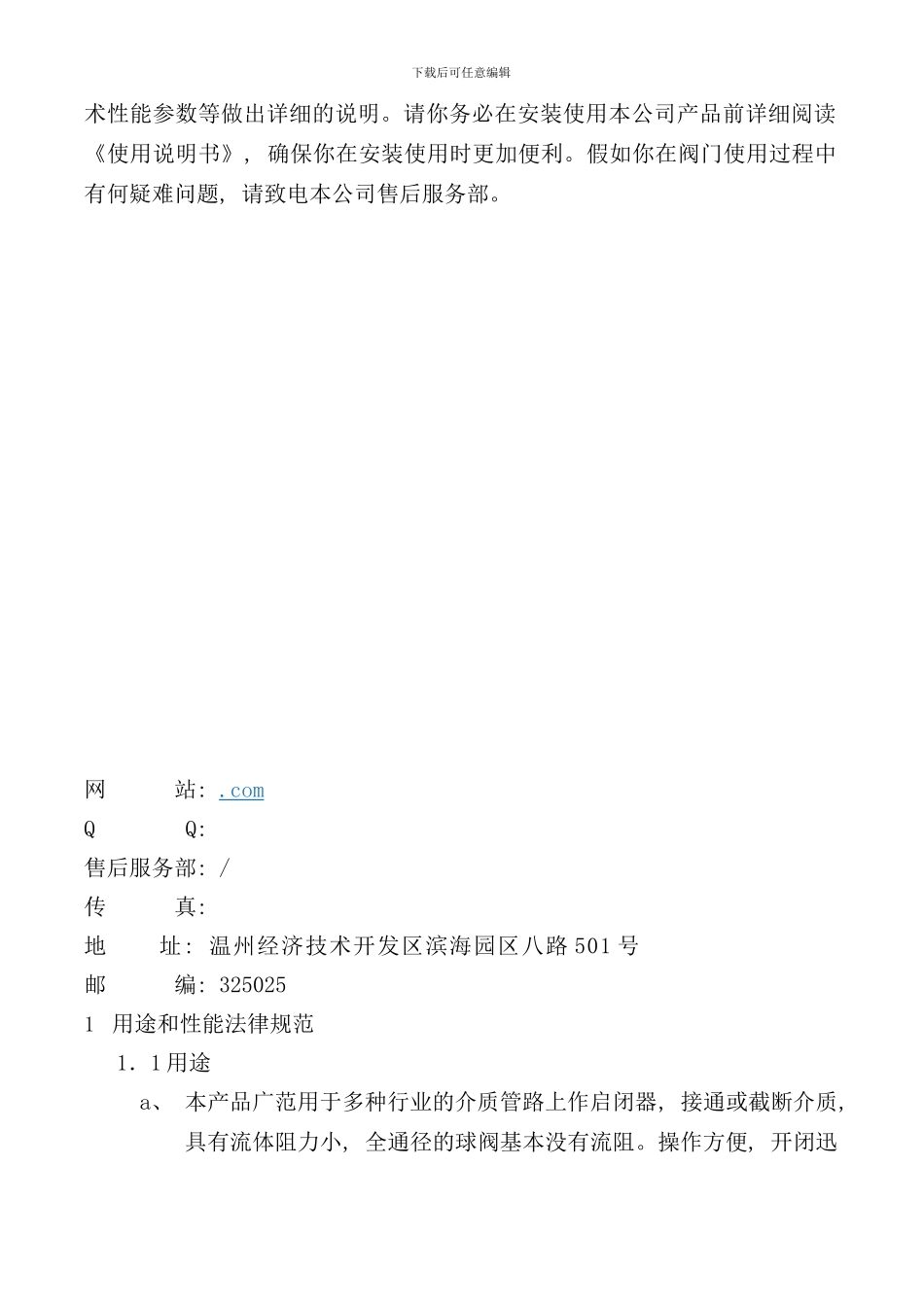

偏心半球阀使用说明书样本_第2页
2/9

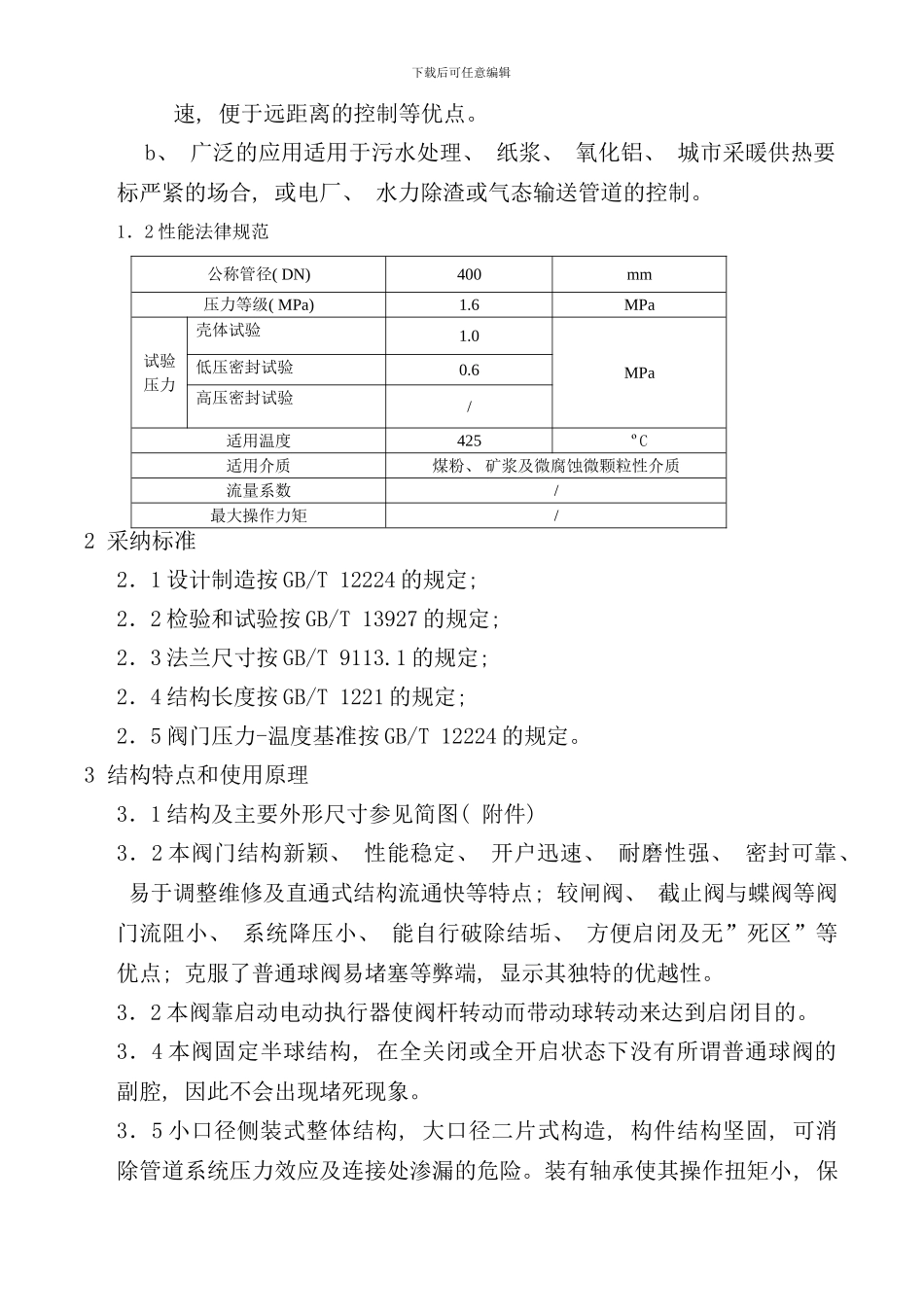

偏心半球阀使用说明书样本_第3页
3/9
下载后可任意编辑GB/T 12224 钢制球阀(偏心半球阀)产品使用说明浙江宏明阀门有限公司尊敬的用户: 非常感谢您选择使用本公司钢制球阀系列产品。浙江宏明阀门有限公司是一家致力于苛刻工况应用球阀的讨论、 设计、 制造、 销售及服务于一体专业生产厂家。现对阀门产品的结构特点、 工作原理、 设计制造标准、 技下载后可任意编辑术性能参数等做出详细的说明。请你务必在安装使用本公司产品前详细阅读《使用说明书》, 确保你在安装使用时更加便利。假如你在阀门使用过程中有何疑难问题, 请致电本公司售后服务部。网 站: .comQ Q:售后服务部: /传 真: 地 址: 温州经济技术开发区滨海园区八路 501 号邮 编: 3250251 用途和性能法律规范1.1 用途a、 本产品广范用于多种行业的介质管路上作启闭器, 接通或截断介质, 具有流体阻力小, 全通径的球阀基本没有流阻。操作方便, 开闭迅下载后可任意编辑速, 便于远距离的控制等优点。b、 广泛的应用适用于污水处理、 纸浆、 氧化铝、 城市采暖供热要标严紧的场合, 或电厂、 水力除渣或气态输送管道的控制。1.2 性能法律规范公称管径( DN) 400mm压力等级( MPa) 1.6MPa试验压力壳体试验1.0MPa低压密封试验0.6高压密封试验/适用温度425ºC适用介质煤粉、 矿浆及微腐蚀微颗粒性介质流量系数/最大操作力矩/2 采纳标准2.1 设计制造按 GB/T 12224 的规定; 2.2 检验和试验按 GB/T 13927 的规定; 2.3 法兰尺寸按 GB/T 9113.1 的规定; 2.4 结构长度按 GB/T 1221 的规定; 2.5 阀门压力-温度基准按 GB/T 12224 的规定。3 结构特点和使用原理3.1 结构及主要外形尺寸参见简图( 附件) 3.2 本阀门结构新颖、 性能稳定、 开户迅速、 耐磨性强、 密封可靠、 易于调整维修及直通式结构流通快等特点; 较闸阀、 截止阀与蝶阀等阀门流阻小、 系统降压小、 能自行破除结垢、 方便启闭及无”死区”等优点; 克服了普通球阀易堵塞等弊端, 显示其独特的优越性。3.2 本阀靠启动电动执行器使阀杆转动而带动球转动来达到启闭目的。3.4 本阀固定半球结构, 在全关闭或全开启状态下没有所谓普通球阀的副腔, 因此不会出现堵死现象。3.5 小口径侧装式整体结构, 大口径二片式构造, 构件结构坚固, 可消除管道系统压力效应及连接处渗漏的危险。装有轴承使其操作扭矩小, 保下载后可任意编辑证了阀门在苛刻工况下工作过程无故障。4 阀门主要零...
