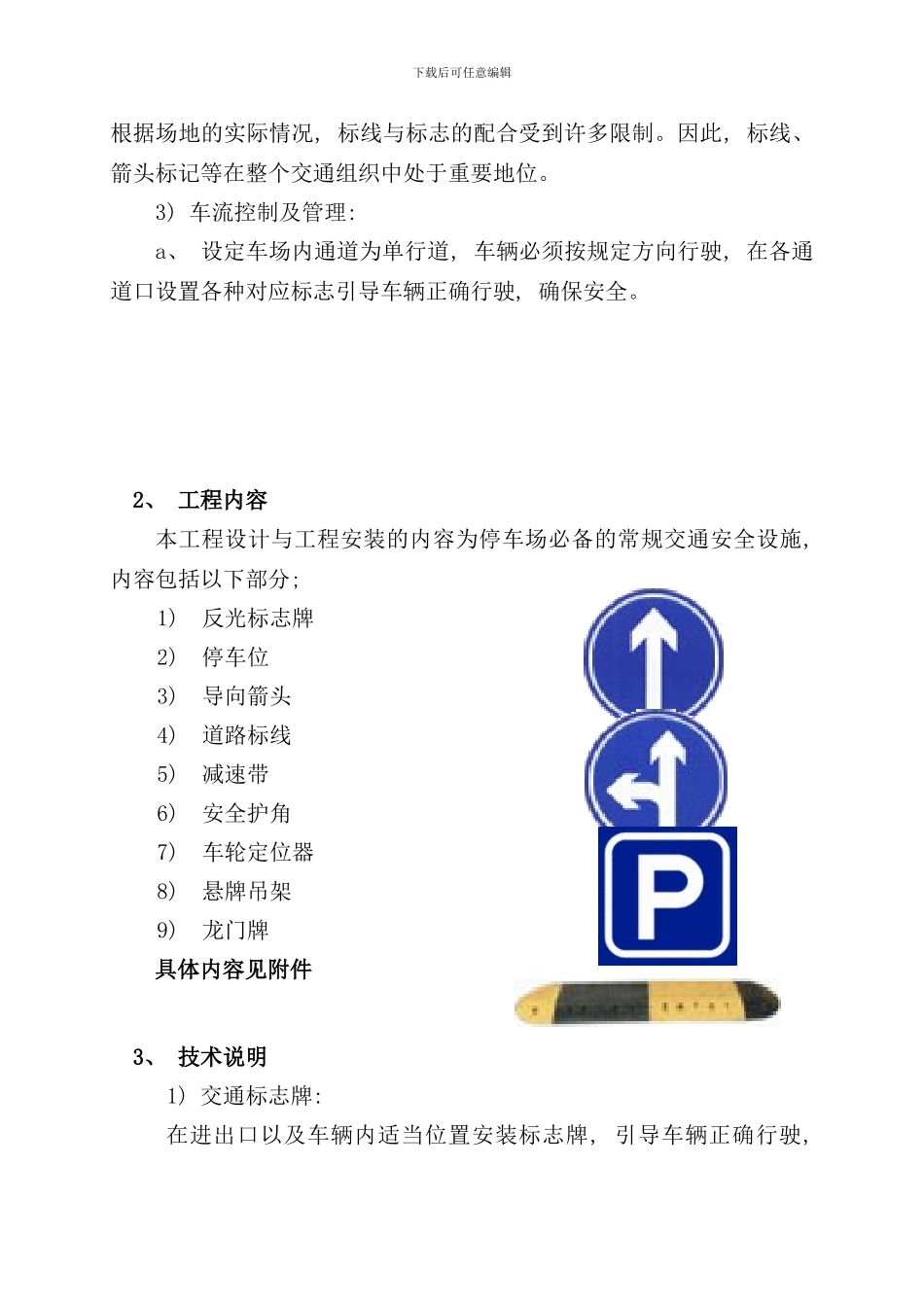

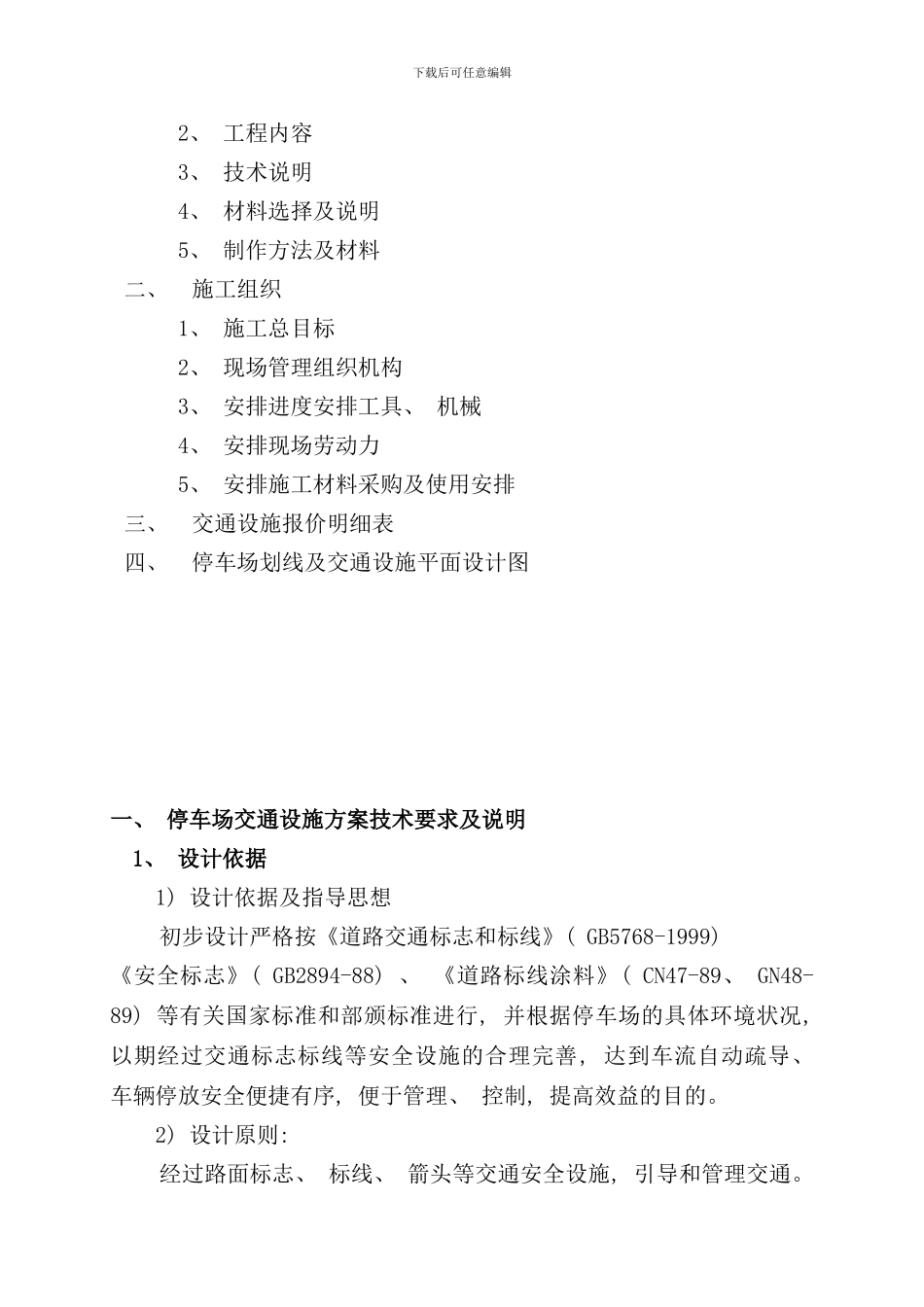

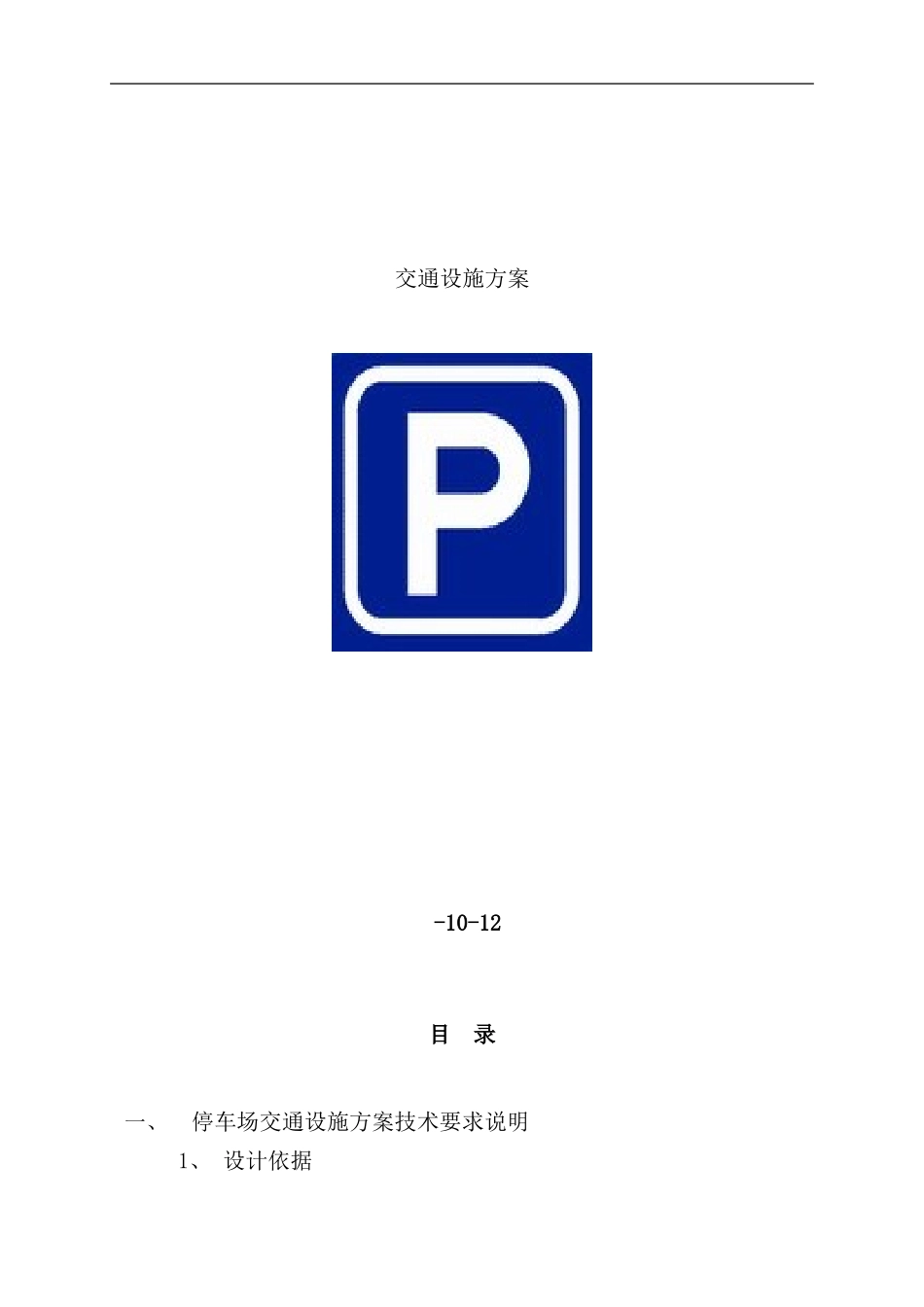

交通设施方案 -10-12目 录一、停车场交通设施方案技术要求说明1、 设计依据下载后可任意编辑2、 工程内容3、 技术说明4、 材料选择及说明5、 制作方法及材料二、施工组织1、 施工总目标2、 现场管理组织机构3、 安排进度安排工具、 机械4、 安排现场劳动力5、 安排施工材料采购及使用安排三、交通设施报价明细表四、停车场划线及交通设施平面设计图一、 停车场交通设施方案技术要求及说明1、 设计依据1) 设计依据及指导思想初步设计严格按《道路交通标志和标线》( GB5768-1999) 《安全标志》( GB2894-88) 、 《道路标线涂料》( CN47-89、 GN48-89) 等有关国家标准和部颁标准进行, 并根据停车场的具体环境状况, 以期经过交通标志标线等安全设施的合理完善, 达到车流自动疏导、 车辆停放安全便捷有序, 便于管理、 控制, 提高效益的目的。2) 设计原则: 经过路面标志、 标线、 箭头等交通安全设施, 引导和管理交通。下载后可任意编辑根据场地的实际情况, 标线与标志的配合受到许多限制。因此, 标线、 箭头标记等在整个交通组织中处于重要地位。3) 车流控制及管理: a、 设定车场内通道为单行道, 车辆必须按规定方向行驶, 在各通道口设置各种对应标志引导车辆正确行驶, 确保安全。2、 工程内容本工程设计与工程安装的内容为停车场必备的常规交通安全设施, 内容包括以下部分; 1) 反光标志牌2) 停车位3) 导向箭头4) 道路标线5) 减速带6) 安全护角7) 车轮定位器8) 悬牌吊架9) 龙门牌具体内容见附件3、 技术说明1) 交通标志牌: 在进出口以及车辆内适当位置安装标志牌, 引导车辆正确行驶, 下载后可任意编辑交通标志设禁标志、 指示标志及其它标志。采纳美国 3M 公司生产工程级反光膜和铝合板制作。质量好、 强度高、 耐用性强, 图文法律规范, 色彩鲜艳。在自然环境总可保持七年内不褪色、 不脱落、 不断裂。a.禁令标志包括: 限速标志、 禁鸣喇叭标志、 禁止驶入标志等。b.指示标志包括: 停车场标志、 直行转弯标志、 入口标志、 出入标志和指路标志等。 c.其它标志包括: 导向标、 防撞柱、 警示反光板等。d.交通标志的支持方式实行单柱式、 悬臂式及附着式相结合, 用法兰、 直埋等方法固定, 其数量、 规格、 位置按设计图进行配置。2) 安全防撞栏: 高 100MM, 置于停车位后线距前 1 米处。可有效的防止车辆在进入停车位时碰撞车后物体或墙壁。下载后可任意编辑...
