先张法施工工艺样本

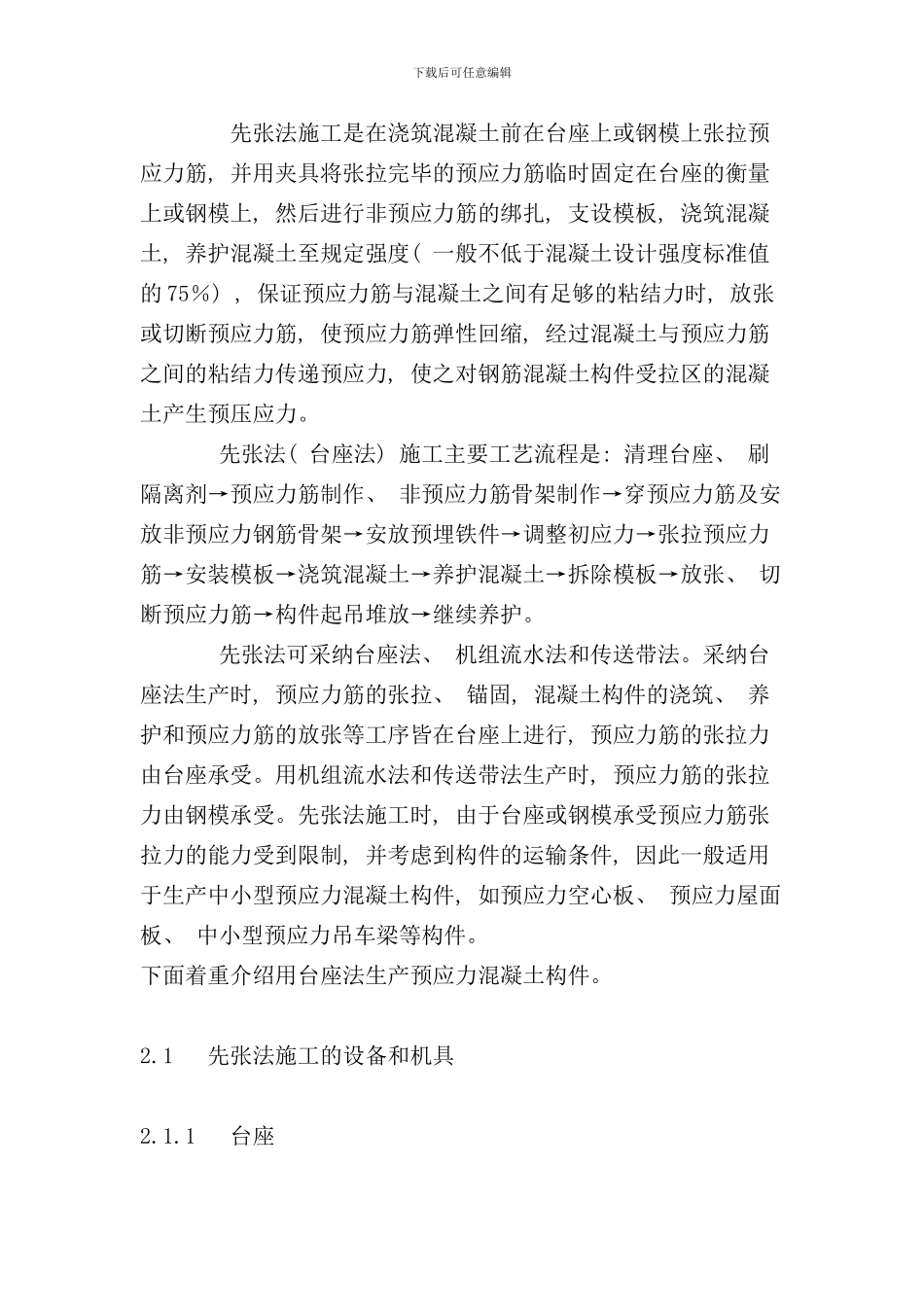

下载后可任意编辑 先张法施工是在浇筑混凝土前在台座上或钢模上张拉预应力筋, 并用夹具将张拉完毕的预应力筋临时固定在台座的衡量上或钢模上, 然后进行非预应力筋的绑扎, 支设模板, 浇筑混凝土, 养护混凝土至规定强度( 一般不低于混凝土设计强度标准值的 75％) , 保证预应力筋与混凝土之间有足够的粘结力时, 放张或切断预应力筋, 使预应力筋弹性回缩, 经过混凝土与预应力筋之间的粘结力传递预应力, 使之对钢筋混凝土构件受拉区的混凝土产生预压应力。 先张法( 台座法) 施工主要工艺流程是: 清理台座、 刷隔离剂→预应力筋制作、 非预应力筋骨架制作→穿预应力筋及安放非预应力钢筋骨架→安放预埋铁件→调整初应力→张拉预应力筋→安装模板→浇筑混凝土→养护混凝土→拆除模板→放张、 切断预应力筋→构件起吊堆放→继续养护。 先张法可采纳台座法、 机组流水法和传送带法。采纳台座法生产时, 预应力筋的张拉、 锚固, 混凝土构件的浇筑、 养护和预应力筋的放张等工序皆在台座上进行, 预应力筋的张拉力由台座承受。用机组流水法和传送带法生产时, 预应力筋的张拉力由钢模承受。先张法施工时, 由于台座或钢模承受预应力筋张拉力的能力受到限制, 并考虑到构件的运输条件, 因此一般适用于生产中小型预应力混凝土构件, 如预应力空心板、 预应力屋面板、 中小型预应力吊车梁等构件。下面着重介绍用台座法生产预应力混凝土构件。 2.1 先张法施工的设备和机具 2.1.1 台座下载后可任意编辑 台座是先张法生产的主要设备之一, 它承受预应力筋的全部张拉力, 因而要求台座必须具有足够的强度、 刚度和稳定性, 同时要满足生产工艺要求。台座法一般用于以钢丝作预应力筋的中小型构件的生产。 台座构造形式有墩式台座、 槽式台座和构架式台座, 选用时根据构件种类、 张拉吨位和施工条件而定。 2.1.1.1 墩式台座 墩式台座由台墩、 台面与横梁等组成( 图 5－2) 。当前常见的是现浇钢筋混凝土制成的、 由台座与台面共同受力的台座, 横梁用于锚固预应力筋。台座的长度和宽度由场地大小、 构件类型和产量而定, 一般长度 100～150m, 这样既可利用钢丝长的特点, 张拉一次可生产多根构件, 又可减少因钢丝滑动或台座横梁变形引起的预应力损失。 台座稍有变形、 滑移或倾角, 均会引起较大的应力损失。因此台座设计时应进行稳定性和强度验算, 稳定性是指台座的抗倾覆能力和抗滑移能力。台座的抗倾覆验算可...
