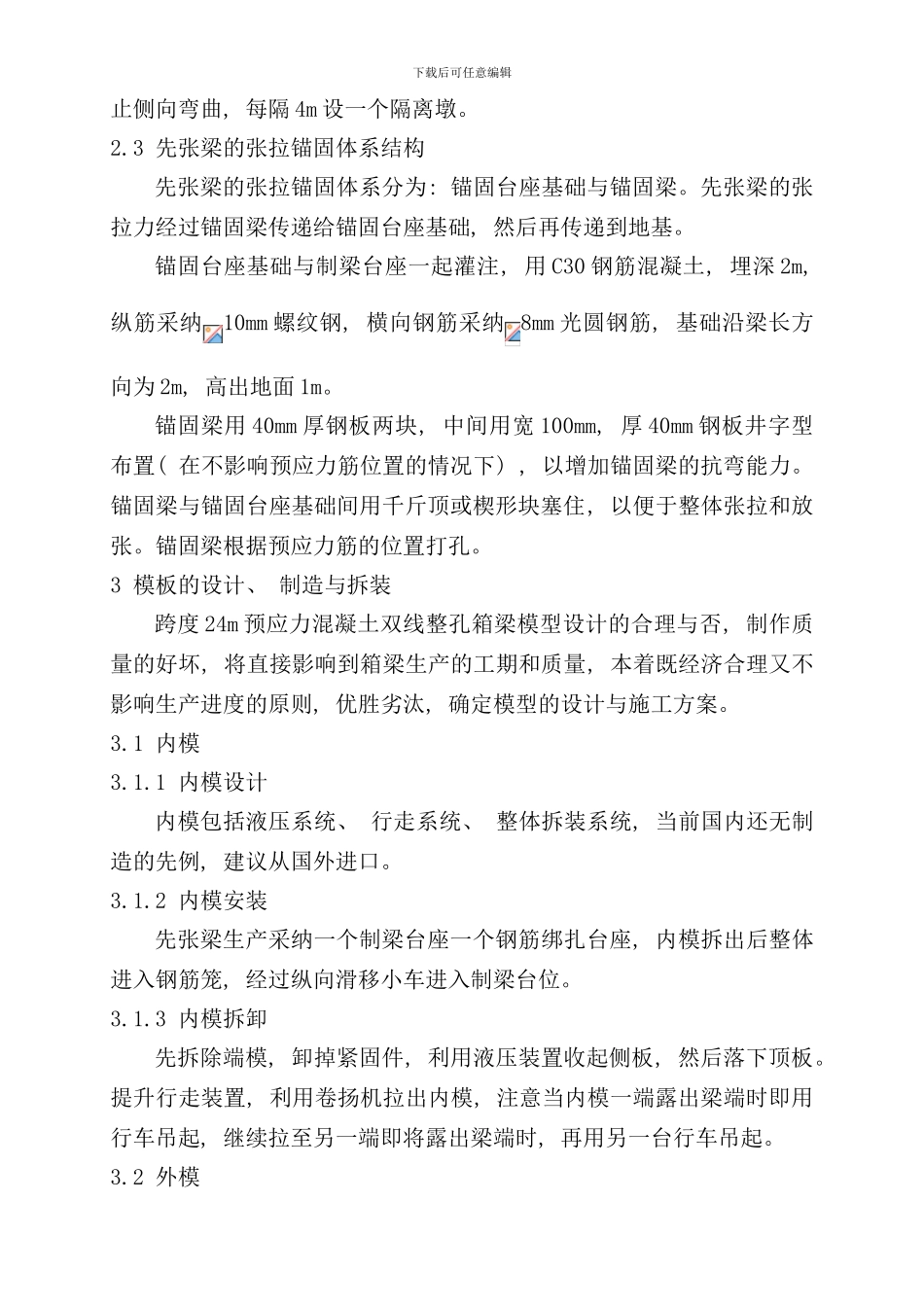

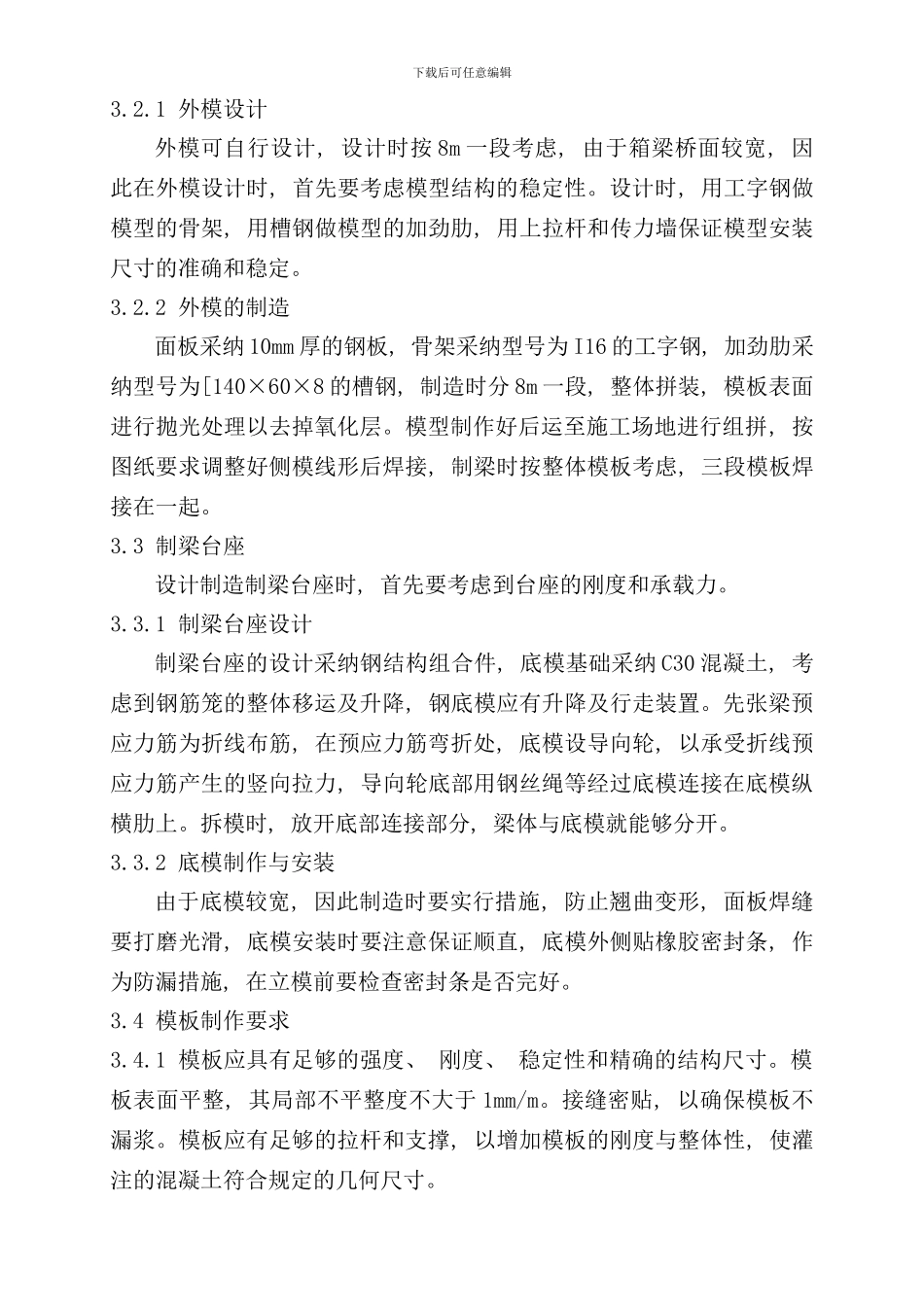

下载后可任意编辑先张法箱梁施工工艺1 引用标准TBJ203- 铁路桥涵施工法律规范GB/T904-94 铁路桥梁跨度系列GB175-1999 硅酸盐水泥、 普通硅酸盐水泥GB8076-1997 混凝土外加剂GB1499-1998 钢筋混凝土用热轧带肋钢筋GB13013-91 钢筋混凝土用热轧光圆钢筋GB/t5224- 预应力混凝土用钢绞线TB10210-97 铁路混凝土与砌体工程施工及验收法律规范GB700-88 碳素结构钢GB/T701-1997 低碳钢热轧圆盘条GB699-88 优质碳素结构钢技术条件GB3077-88 合金结构钢技术条件GB/T2965-1999 铁路混凝土桥梁桥面 TQF-I 型防水层技术条件TB10425-94 铁路混凝土强度检验评定标准CECS-93 混凝土碱含量限制标准2 制梁台座的施工2.1 制梁台座的基本结构制梁台座为钢筋混凝土结构, 深 2 米, 宽 7 米, 混凝土用量 350 多立方米, 基础配筋纵筋采纳10mm 螺纹钢, 横向钢筋采纳 8mm 光圆钢筋。为了方便与制梁台座的连接, 采纳预埋铁件。台座顶与元宝垫高差为 65mm。制梁台座同时起到反力梁的作用, 折线配筋有竖向反力, 在预应力筋弯折处预埋地锚, 用以连接倒向轮。2.2 传力梁的结构采纳钢筋混凝土墙为传力构件, 钢筋混凝土墙分布在制梁台座两侧并与侧模相连, 灌注时与制梁台座一起灌注。墙厚 200mm, 高 2m, 为防下载后可任意编辑止侧向弯曲, 每隔 4m 设一个隔离墩。2.3 先张梁的张拉锚固体系结构先张梁的张拉锚固体系分为: 锚固台座基础与锚固梁。先张梁的张拉力经过锚固梁传递给锚固台座基础, 然后再传递到地基。锚固台座基础与制梁台座一起灌注, 用 C30 钢筋混凝土, 埋深 2m, 纵筋采纳10mm 螺纹钢, 横向钢筋采纳 8mm 光圆钢筋, 基础沿梁长方向为 2m, 高出地面 1m。锚固梁用 40mm 厚钢板两块, 中间用宽 100mm, 厚 40mm 钢板井字型布置( 在不影响预应力筋位置的情况下) , 以增加锚固梁的抗弯能力。锚固梁与锚固台座基础间用千斤顶或楔形块塞住, 以便于整体张拉和放张。锚固梁根据预应力筋的位置打孔。3 模板的设计、 制造与拆装跨度 24m 预应力混凝土双线整孔箱梁模型设计的合理与否, 制作质量的好坏, 将直接影响到箱梁生产的工期和质量, 本着既经济合理又不影响生产进度的原则, 优胜劣汰, 确定模型的设计与施工方案。3.1 内模3.1.1 内模设计内模包括液压系统、 行走系统、 整体拆装系统, 当前国内还无制造的先例, 建议从国外进口。3.1.2 内模安装先张梁生产采纳一个制梁台座一个钢筋绑...
