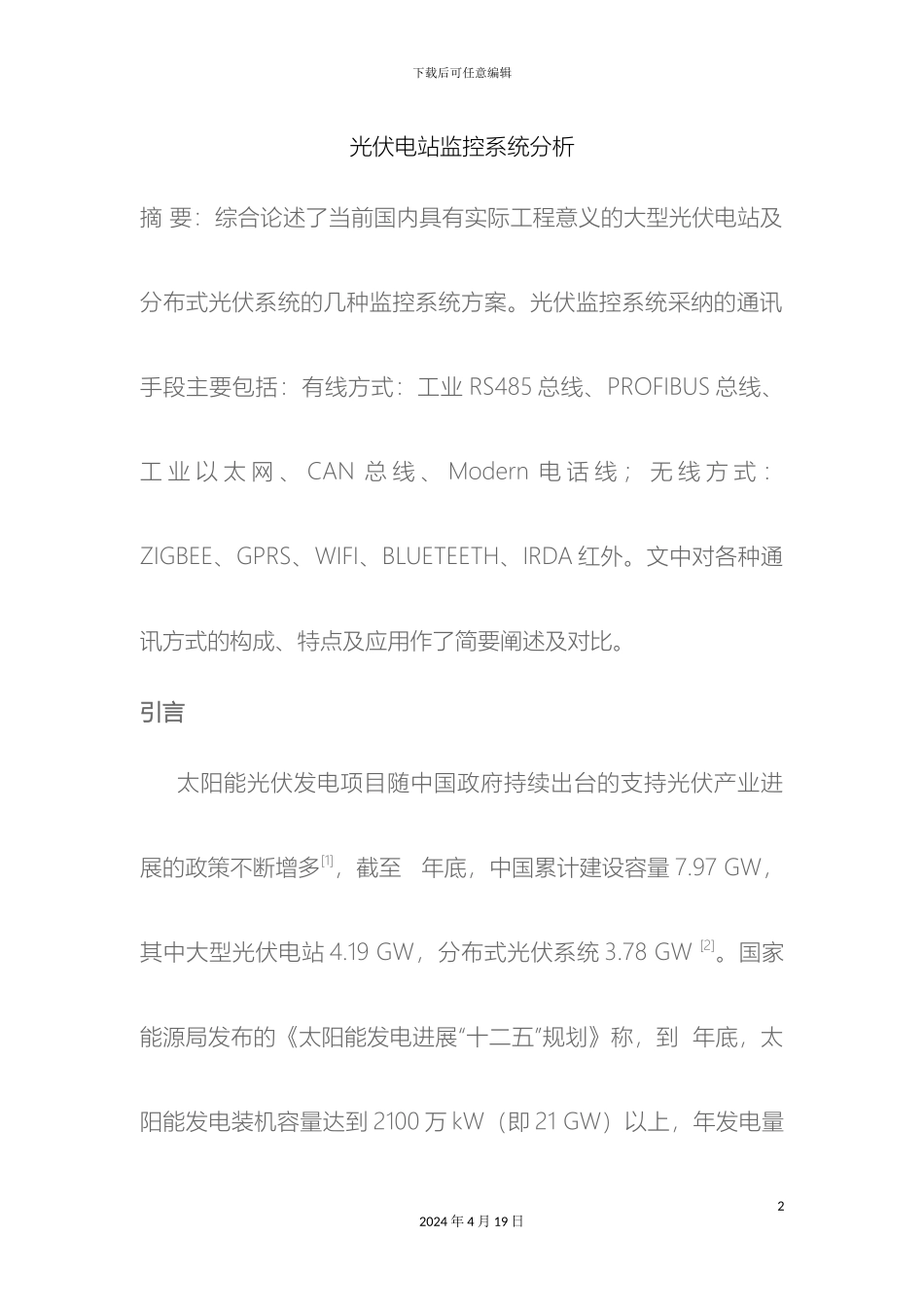

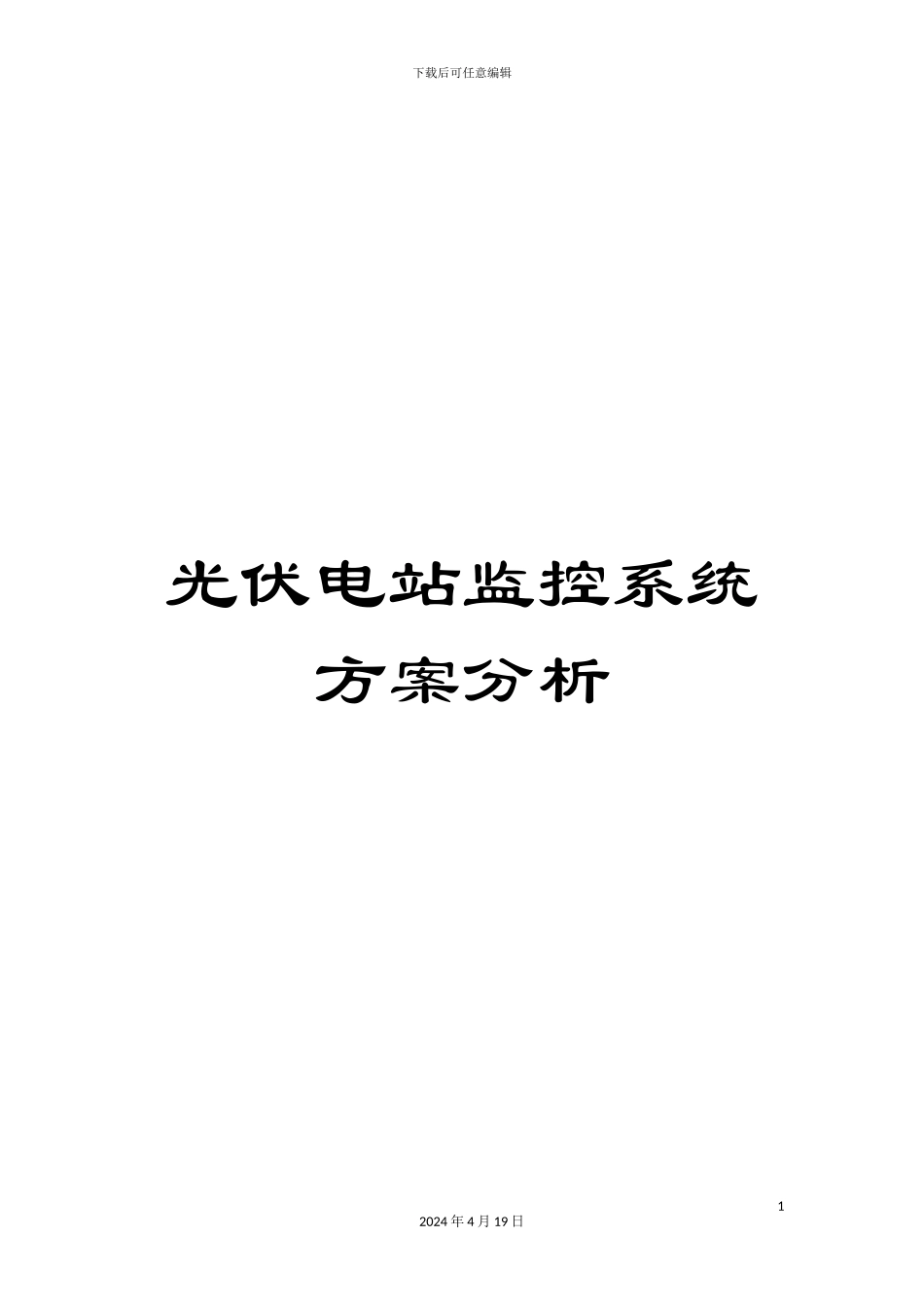

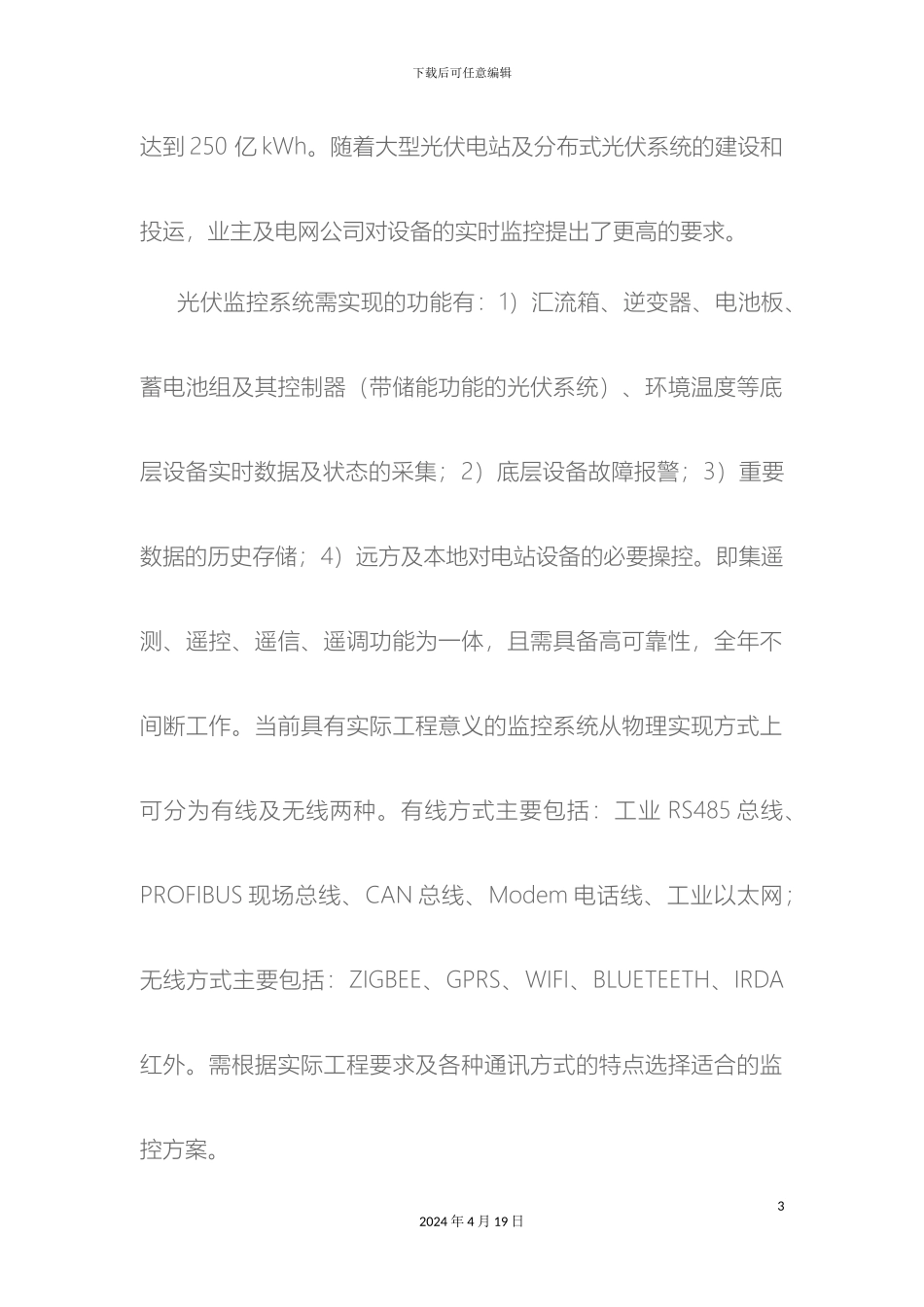

下载后可任意编辑光伏电站监控系统方案分析12024 年 4 月 19 日下载后可任意编辑光伏电站监控系统分析摘 要：综合论述了当前国内具有实际工程意义的大型光伏电站及分布式光伏系统的几种监控系统方案。光伏监控系统采纳的通讯手段主要包括：有线方式：工业 RS485 总线、PROFIBUS 总线、工 业 以 太 网 、 CAN 总 线 、 Modern 电 话 线 ； 无 线 方 式 ：ZIGBEE、GPRS、WIFI、BLUETEETH、IRDA 红外。文中对各种通讯方式的构成、特点及应用作了简要阐述及对比。引言太阳能光伏发电项目随中国政府持续出台的支持光伏产业进展的政策不断增多[1]，截至 年底，中国累计建设容量 7.97 GW，其中大型光伏电站 4.19 GW，分布式光伏系统 3.78 GW [2]。国家能源局发布的《太阳能发电进展“十二五”规划》称，到 年底，太阳能发电装机容量达到 2100 万 kW（即 21 GW）以上，年发电量22024 年 4 月 19 日下载后可任意编辑达到 250 亿 kWh。随着大型光伏电站及分布式光伏系统的建设和投运，业主及电网公司对设备的实时监控提出了更高的要求。光伏监控系统需实现的功能有：1）汇流箱、逆变器、电池板、蓄电池组及其控制器（带储能功能的光伏系统）、环境温度等底层设备实时数据及状态的采集；2）底层设备故障报警；3）重要数据的历史存储；4）远方及本地对电站设备的必要操控。即集遥测、遥控、遥信、遥调功能为一体，且需具备高可靠性，全年不间断工作。当前具有实际工程意义的监控系统从物理实现方式上可分为有线及无线两种。有线方式主要包括：工业 RS485 总线、PROFIBUS 现场总线、CAN 总线、Modem 电话线、工业以太网；无线方式主要包括：ZIGBEE、GPRS、WIFI、BLUETEETH、IRDA红外。需根据实际工程要求及各种通讯方式的特点选择适合的监控方案。32024 年 4 月 19 日下载后可任意编辑1 基于现场总线的光伏监控系统1.1 兆瓦级及以上并网光伏电站监控系统兆瓦级及以上光伏电站占地面积广、设备数量及种类庞大、建设集中。当前最为广泛采纳的是有线监控方式。整体架构包括：本地数据采集、数据传输、数据存储与处理三部分，如图 1 所示。本地数据采集经过数据采集器与底层设备相连接，采集设备的实时数据，如汇流箱电流、逆变器功率和发电量、环境监测仪温度和风向、安防装置视频数据、保护装置（高压开关状态、直流接地状态）、计量装置（电量/电压/电能质量等计量仪器数据）。物理层广泛42024...
