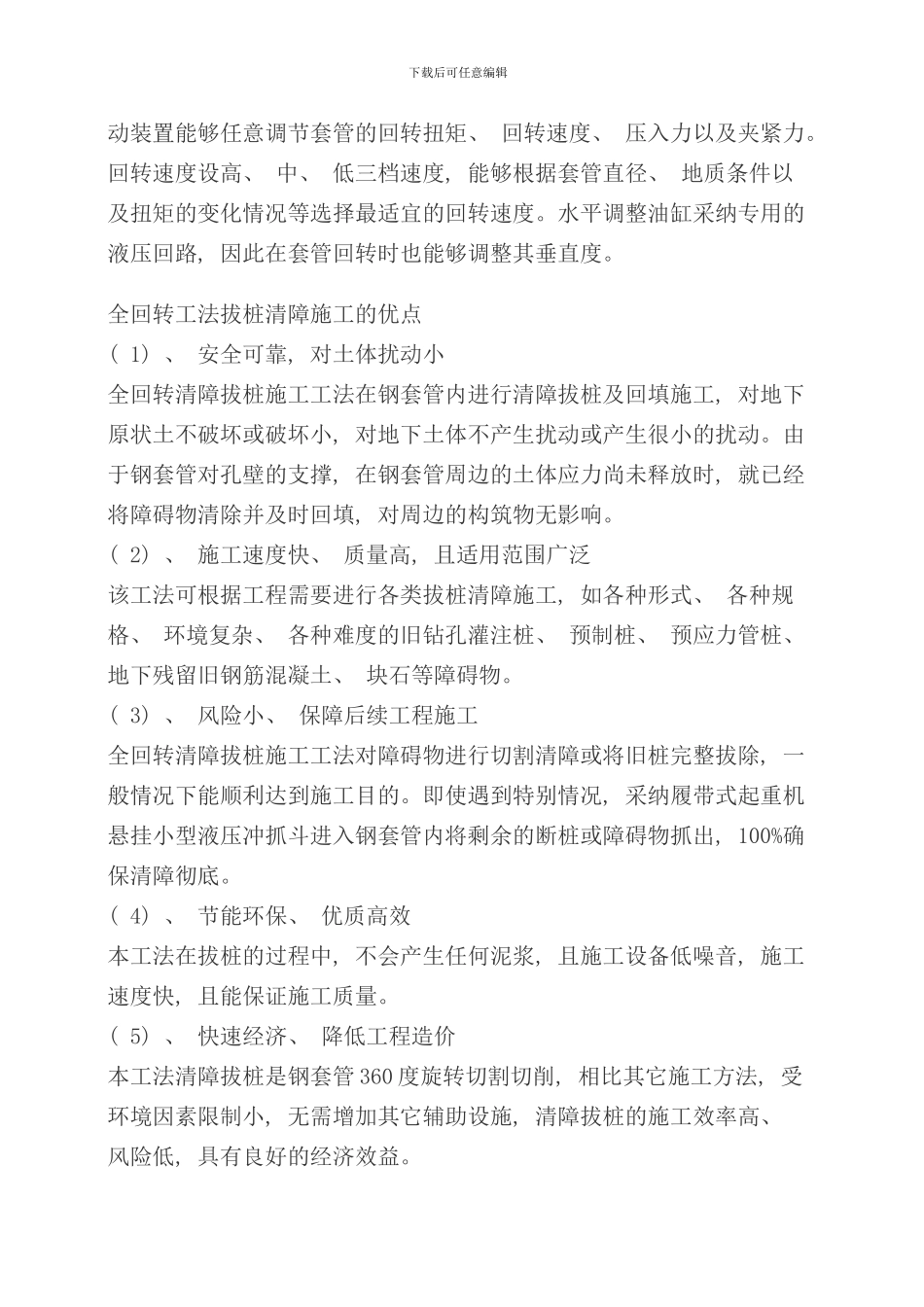

下载后可任意编辑 全回转钻机工法全回转钻机无遗留清桩施工技术是: 全回转设备是能够驱动钢套管进行360°回转,并将钢套管压入和拔除的施工机械。该设备在作业时产生下压力和扭矩,驱动钢套管转动,利用管口的高强刀头对土体、 岩层及钢筋混凝土等障碍物进行切削, 利用套管的护壁作用, 然后用液压冲抓斗将钢套管内物体抓出, 在套管内进行清障拔桩作业。清障完成后, 进行钢套筒内回填水泥土施工。回填土可采纳塑性较好的盾构施工的出土, 并掺人 7％-10％水泥。在回填过程中, 注意保持钢套筒低于回填水泥土顶标高≥2 m; 当钢套管全部拔除后, 水泥土也同时填到地面。由于回填土较为松散, 为避开后期沉降给周围环境带来不利的影响, 在回填完成后立即对回填土进行填充注浆, 以确保回填土的强度。整套设备包括全回转驱动装置、 钢套管、 液压冲抓斗, 为了实现对切割后的大致积混凝土进行破裂, 有些情况下还配有专用钻头, 另外, 还配备了履带式起重机, 进行液压冲抓斗的使用同时为套筒扭矩提供平衡反力。全回转动力设备主要是为套管 360°回转以及刀头切割障碍物提供动力, 包括上下抱箍夹紧系统和一套竖向顶升系统。上抱箍夹紧系统为主要紧锁系统, 在液压驱动下将套管卡紧, 便于给套管提供驱动扭矩和向下的压入力。标准套管的管径为 1000~3000mm, 假如当套管的管径较少时, 能够在抱箍系统的内侧加钢垫块。下抱箍夹紧系统为辅助紧锁系统, 在套管顶拔过程中上、 下夹紧装置交替对套管紧锁, 以防止套管出现下落的情况。竖向顶升系统主要用于对套管进行顶拔。驱动系统所能提供的最大压入力为机身的自重, 当压入力不够的情况下能够额外增加配重块。在套管回转过程中, 为防止机身的自重, 当压入力不够的情况下能够额外增加配重块。在套管回转过程中, 为防止机身跟着套管一起回转配备专用的反扭矩锁将机身卡紧。在设备的工作能力范围内驱下载后可任意编辑动装置能够任意调节套管的回转扭矩、 回转速度、 压入力以及夹紧力。回转速度设高、 中、 低三档速度, 能够根据套管直径、 地质条件以及扭矩的变化情况等选择最适宜的回转速度。水平调整油缸采纳专用的液压回路, 因此在套管回转时也能够调整其垂直度。全回转工法拔桩清障施工的优点( 1) 、 安全可靠, 对土体扰动小全回转清障拔桩施工工法在钢套管内进行清障拔桩及回填施工, 对地下原状土不破坏或破坏小, 对地下土体不产生扰动或产生很小的扰动。由于钢套管对...
