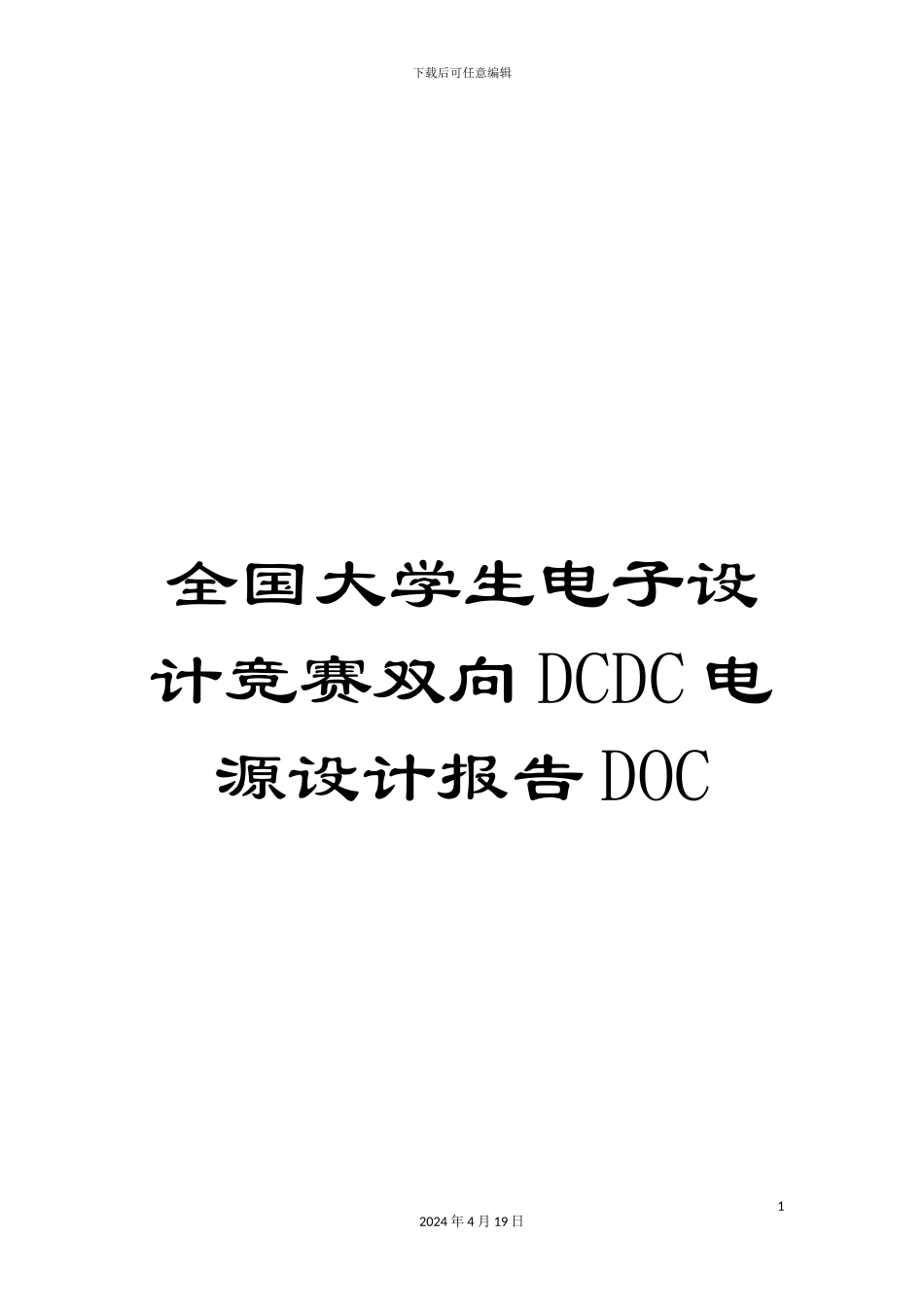

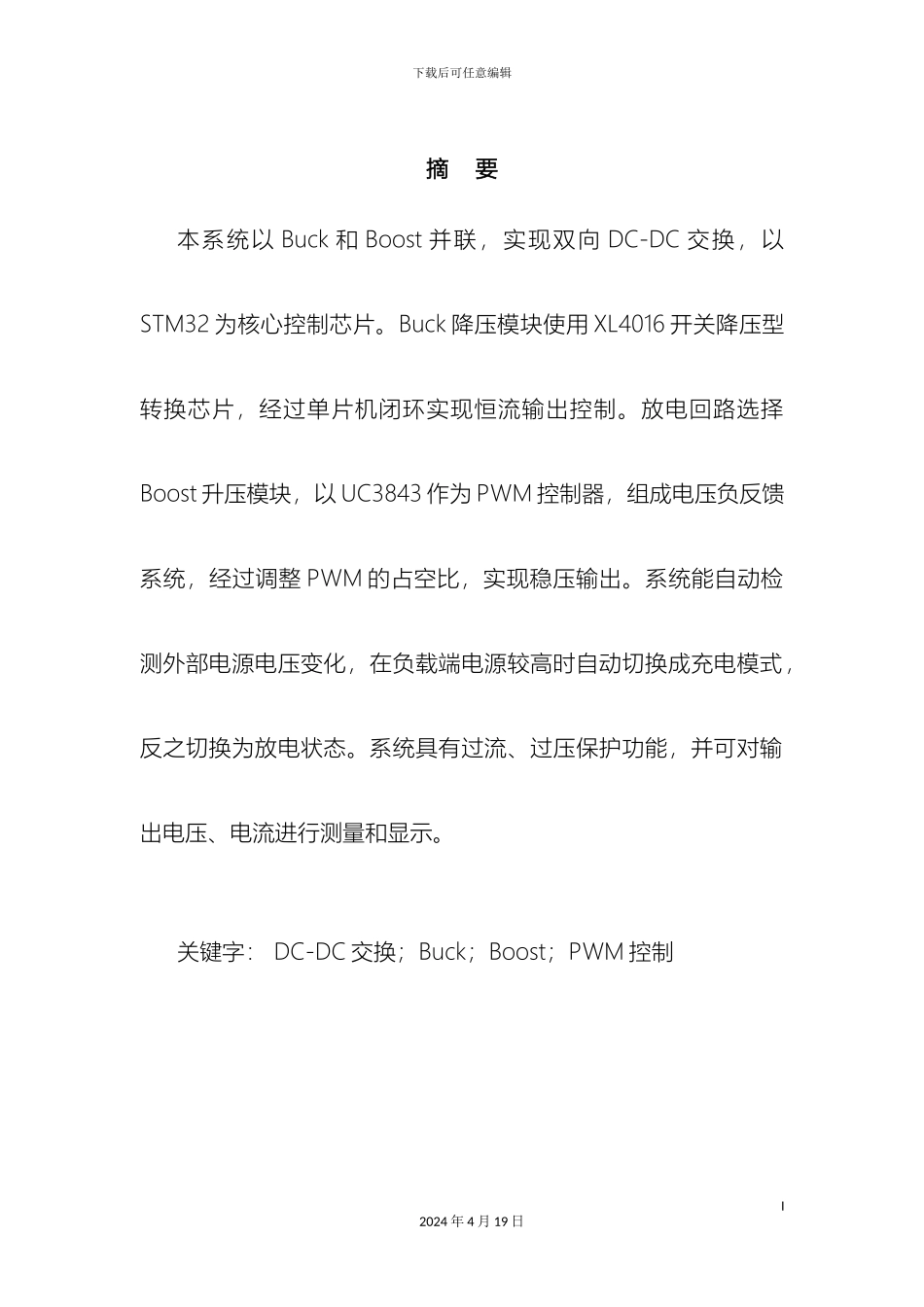

下载后可任意编辑全国大学生电子设计竞赛双向 DCDC 电源设计报告 DOC12024 年 4 月 19 日 全国大学生电子设计竞赛双向 DC-DC 变换器（A 题） 8 月 12 日下载后可任意编辑摘 要 本系统以 Buck 和 Boost 并联，实现双向 DC-DC 交换，以STM32 为核心控制芯片。Buck 降压模块使用 XL4016 开关降压型转换芯片，经过单片机闭环实现恒流输出控制。放电回路选择Boost 升压模块，以 UC3843 作为 PWM 控制器，组成电压负反馈系统，经过调整 PWM 的占空比，实现稳压输出。系统能自动检测外部电源电压变化，在负载端电源较高时自动切换成充电模式，反之切换为放电状态。系统具有过流、过压保护功能，并可对输出电压、电流进行测量和显示。 关键字： DC-DC 交换；Buck；Boost；PWM 控制 I2024 年 4 月 19 日下载后可任意编辑AbstractThe system is Buck and Boost parallel, to achieve two-way DC-DC exchange, STM32 as the core control chip. The Buck Buck module uses the XL4016 switch Buck converter chip, takes the current signal in the output, controls the feedback of XL4016, completes the closed-loop control, and realizes the constant current output. Boost boost module uses UC3843 as the PWM control chip, according to the output voltage negative feedback signal to adjust the PWM signal, the closed-loop control is carried out, in order to achieve the regulator output. System can automatically switch charge and discharge mode, can also be manually switch. The system has the II2024 年 4 月 19 日下载后可任意编辑function of over current and over voltage protection, and can measure and display the output voltage and current.Key words: bidirectional DC-DC converter, Buck, boost, PWM controlIII2024 年 4 月 19 日下载后可任意编辑目 录1 系统方案.................................................................................................11.1 升、降压电路的论证与选择.......................................................11.2 系统组成及控制方法........................
