全钢结构厂房杯口式钢柱施工及吊装方案样本

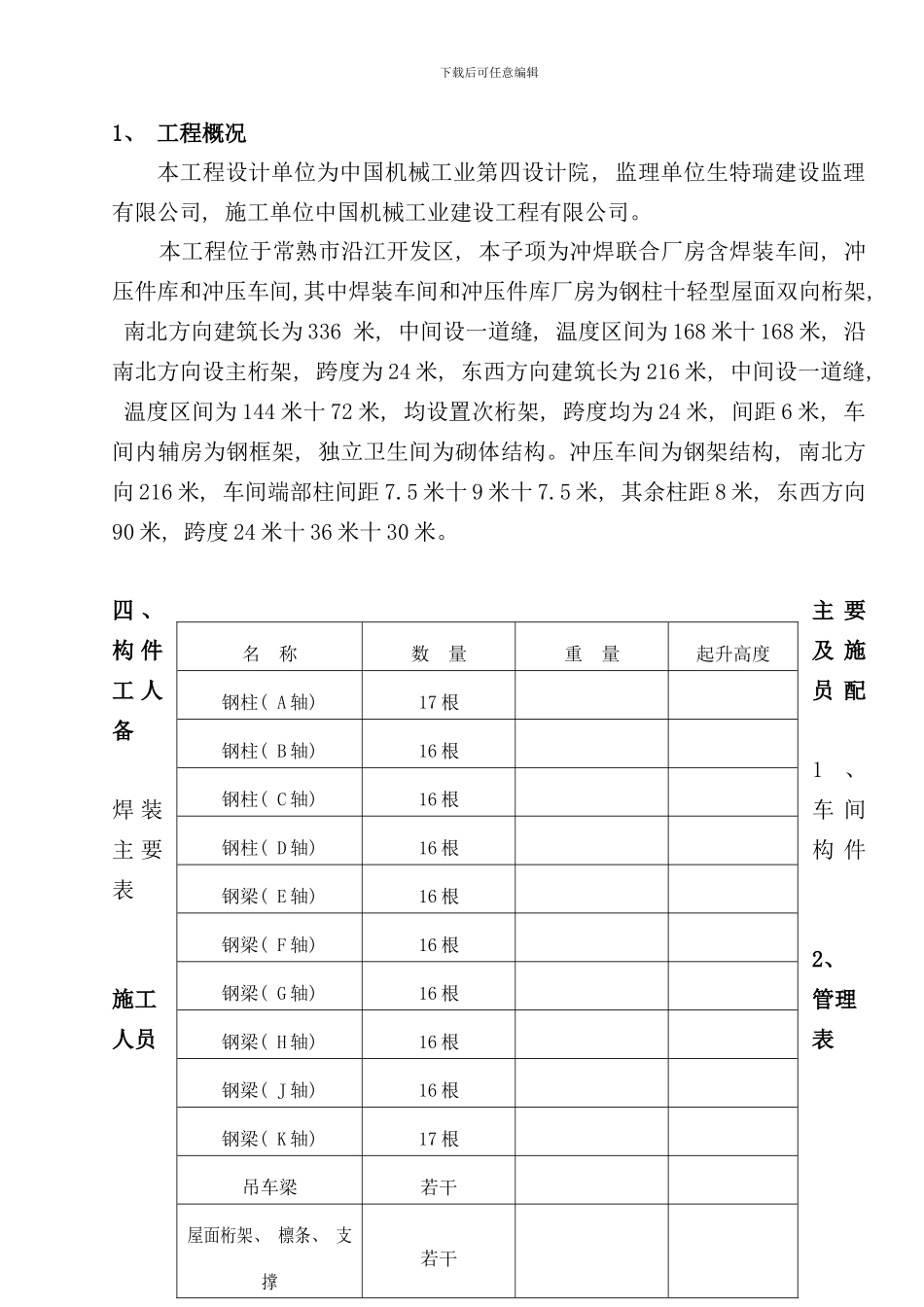

下载后可任意编辑1、 工程概况本工程设计单位为中国机械工业第四设计院, 监理单位生特瑞建设监理有限公司, 施工单位中国机械工业建设工程有限公司。本工程位于常熟市沿江开发区, 本子项为冲焊联合厂房含焊装车间, 冲压件库和冲压车间,其中焊装车间和冲压件库厂房为钢柱十轻型屋面双向桁架, 南北方向建筑长为 336 米, 中间设一道缝, 温度区间为 168 米十 168 米, 沿南北方向设主桁架, 跨度为 24 米, 东西方向建筑长为 216 米, 中间设一道缝, 温度区间为 144 米十 72 米, 均设置次桁架, 跨度均为 24 米, 间距 6 米, 车间内辅房为钢框架, 独立卫生间为砌体结构。冲压车间为钢架结构, 南北方向 216 米, 车间端部柱间距 7.5 米十 9 米十 7.5 米, 其余柱距 8 米, 东西方向90 米, 跨度 24 米十 36 米十 30 米。 四 、 主 要构 件及 施工 人员 配备1、 焊 装车 间主 要构 件表2、 施工管理人员表名 称数 量重 量起升高度钢柱( A 轴) 17 根钢柱( B 轴) 16 根钢柱( C 轴) 16 根钢柱( D 轴) 16 根钢梁( E 轴) 16 根钢梁( F 轴) 16 根钢梁( G 轴) 16 根钢梁( H 轴) 16 根钢梁( J 轴) 16 根钢梁( K 轴) 17 根吊车梁若干屋面桁架、 檩条、 支撑若干下载后可任意编辑序 号姓 名职 务序 号姓 名职 务1姚绍辉项目经理4质 量 员2杨晓岗技术负责人5王绪光安 全 员3施 工 员2、 劳动力组织和现场施工人员表序 号工 种人 数序 号工 种人 数1指 挥65登 高122司 机36普 工123起 重37电 工24电 焊68后 勤23、 吊装队长岗位职责负责本队、 组的安全技术工作, 必须同班组职工仔细学习。切实执行上级颁发的安全规程、 制度和措施; 合理安排施工顺序, 做好施工中架子、 电器、 机械设备完好性能检查, 并做好安全措施交底; 负责做好本队、 组人员的安全操作、 规格、 制度、 措施等的讲解, 教育工人不违章操作, 自身不违章指挥, 组织本队安全、 文明的自检工作。4、 操作工人岗位职责仔细学习, 自觉遵守安全制度, 严格执行安全操作规程及安全措施, 不违章作业, 遵章守纪, 确保安全生产; 维护和保管好所使用的工具和防护用品, 使用前应进行检查。并正确使用, 对操作不熟练的或非本专业使用的器具以及新型机械, 未经专门训练, 不得操作; 工作前应对施工现场进行检查, 做好安全措施, 以保证个...
