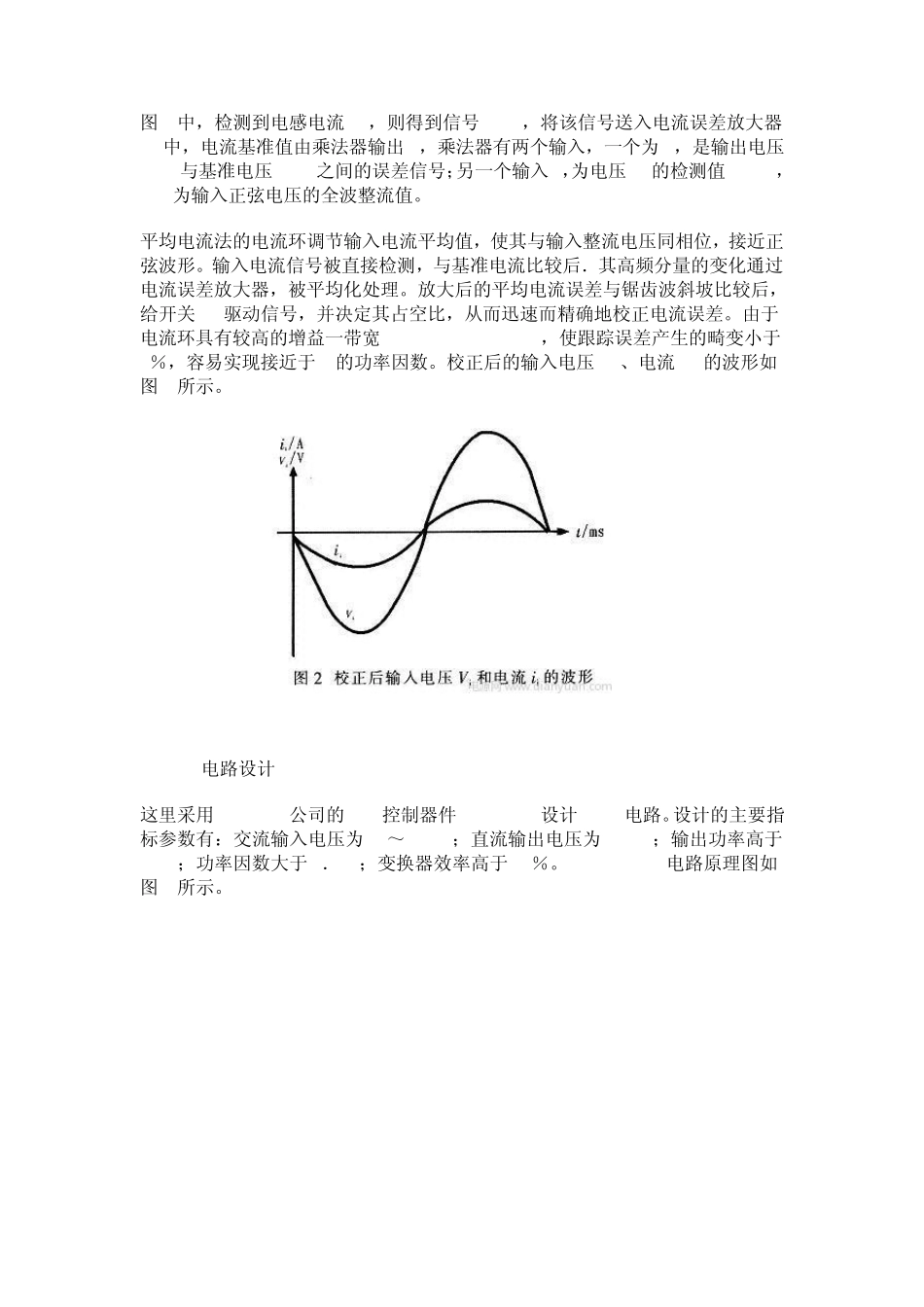

功率因数校正电路PFC电路图_第3页
3/6
功率因数校正电路PFC 电路图 功率因数校正电路PFC 电路图 图2 为图1 中功率因数校正电路(PFC)的简化电路。它对图1 的输入交流电压进行整流和调节。该PFC电路包括浪涌电流抑制电路,全波整流桥,滤波电路,扼流电感L1,PFC 集成块(N1),场效应晶体管MOSFET(Q1),输出滤波和反馈网络以及由若干个电阻、电容及二极管组成的网络。该PFC 电路把 220V/50Hz交流电压变成DC 电压,其线路输入功率因数接近于 1。桥式整流电路的输出从 X6 处接到控制电路,经变换后为其提供 12VDC 电压。 经滤波后的直流电压接到扼流电感L1,该电感和Q1(由芯片 N1 驱动)以及滤波电容 C1 一起把线路输入功率因数提高到接近于 1。 PFC的应用:2kW有源功率因数校正电路设计 时间:2010-03-18 950次阅读 【网友评论 0条 我要评论】 收藏 1 引言 目前家用电器的功率前级多采用二极管全桥整流方式,这会造成电网谐波污染,功率因数下降,无功分量主要为高次谐波,其中三次谐波幅度约为基波幅度的95%,五次谐波幅度约为基波幅度的70%.七次谐波幅度约为基波幅度的45%。高次谐波会对电网造成危害,使用电设备的输入端功率因数下降,而且产生很强的电磁干扰(EMI),对电网和其他用电设备的安全运行造成潜在危害。 有源功率因数校正电路(Active Power Factor Corrector,APFC)可将电源的输入电流变换为与输入市电同相位的正弦波,从而提高电器设备的功率因数,减少 对电网的谐波污染。理论上,降压式(Buck)、升压式(Boost)、升/降压式(Boost-Buck)以及反激式(Flyback)等变换器拓扑都可作为 APFC的主电路。其中,Boost APFC是简单电流型控制,功率因数值高,总谐波失真小,效率高,但输出电压高于输入电压,适用于 75~2 000 W功率电源,应用广泛。因为升压式APFC的电感电流连续,储能电感可作为滤波器抑制射频干扰(RFI)和 EMI噪声,并防止电网对主电路的高频瞬态冲击.电路有升压斩波电路,输出电压大于输入电压峰值,电源允许的输入电压范围扩大,通常可达 90~270 V,提高电源的适应性,且升压式APFC控制简单,适用的功率范围宽。因此,这里提出了一种基于 Boost电路拓扑,以 TDA16888为控制核心的2 kW有源功率因数校正电路,该电路可将功率因数提高到 O.99以上。 2 Boost APFC电路原理 常用于实现 Boost APFC的控制方法有以下 3种: (1)电流峰值控制 开关频率固定,工作在电流连续模式(CCM)下,采用 Boost电...
