功率算电流计算口诀

功率算电流计算口诀_第1页
1/23
功率算电流计算口诀_第2页
2/23
功率算电流计算口诀_第3页
3/23

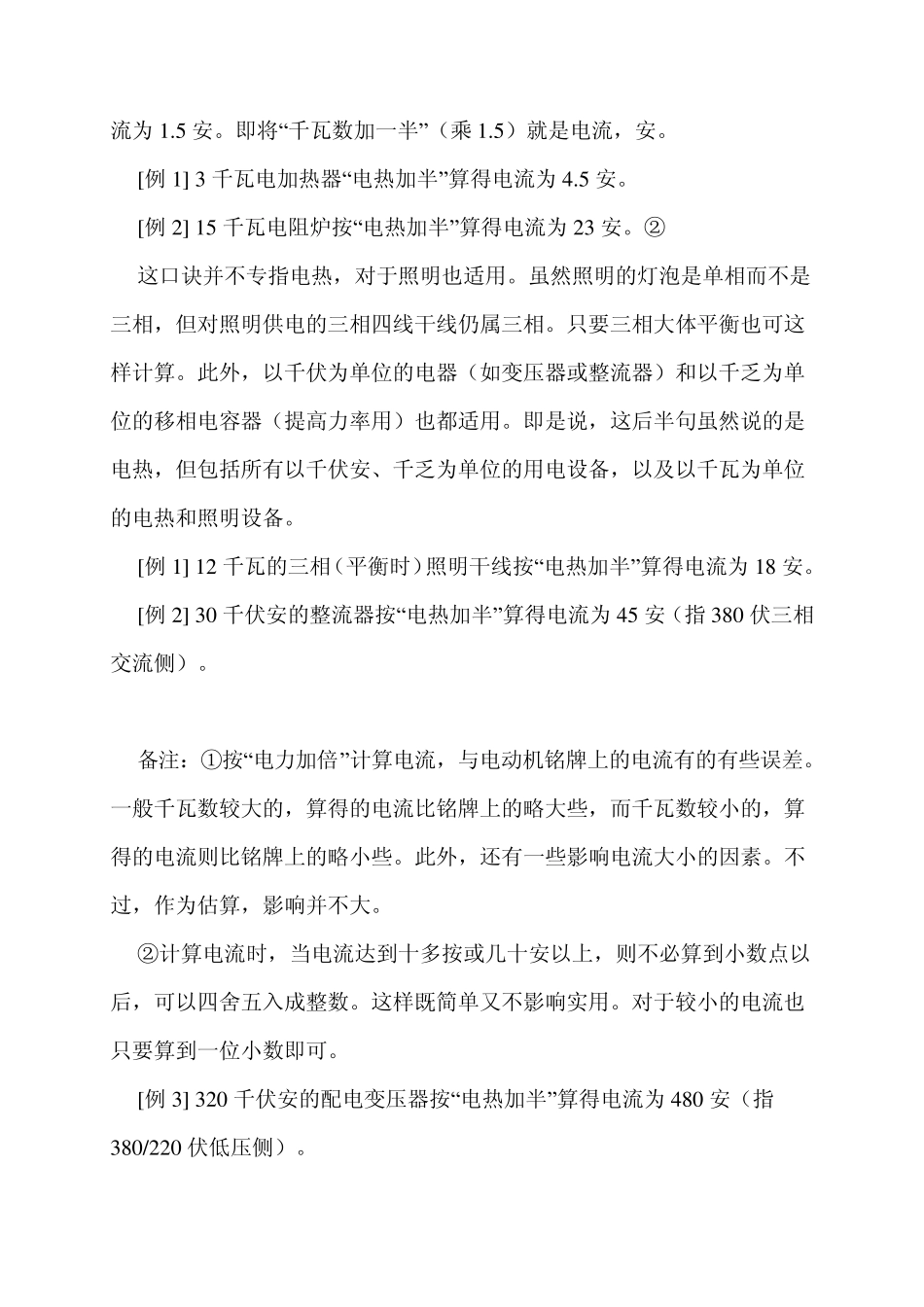

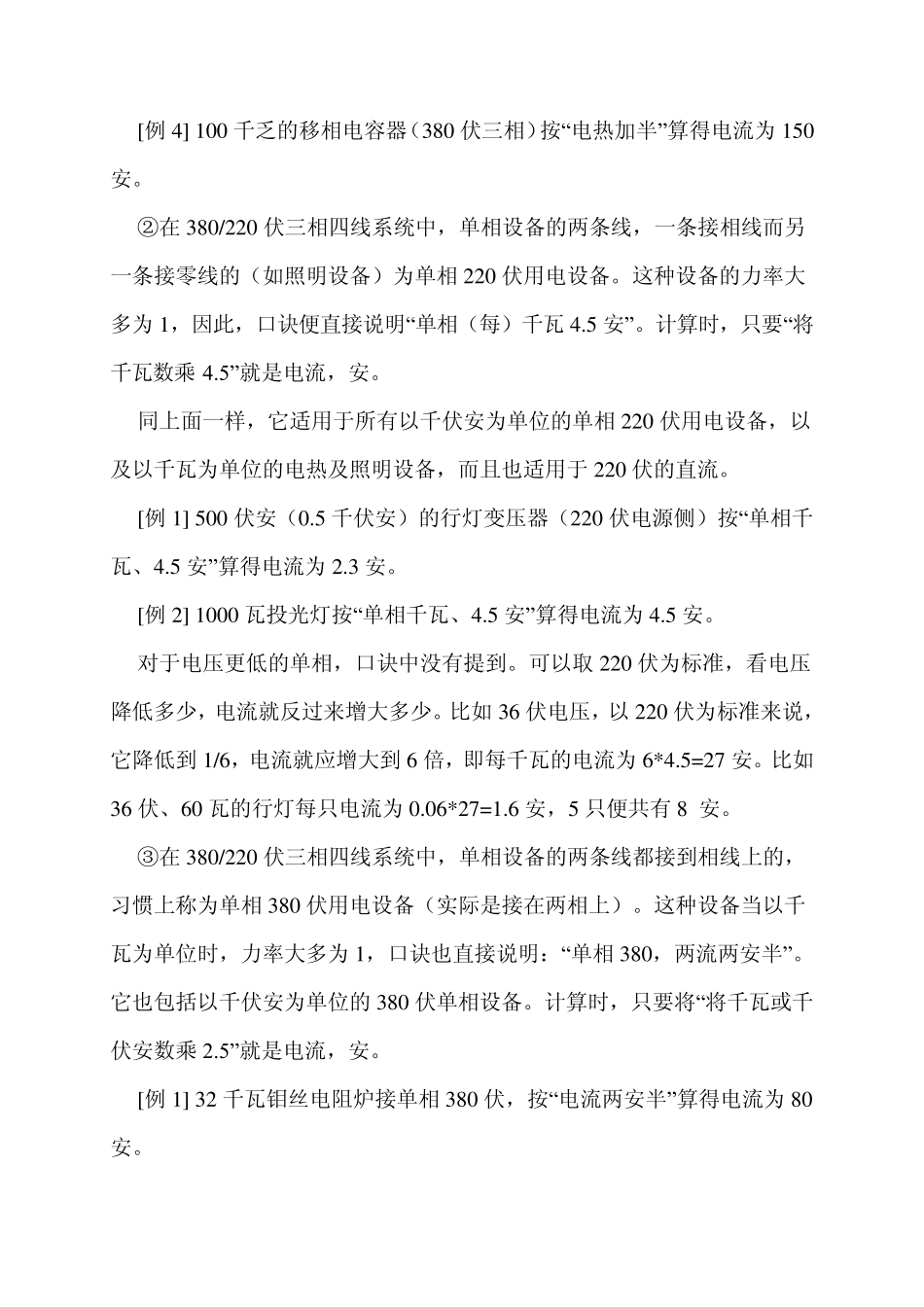

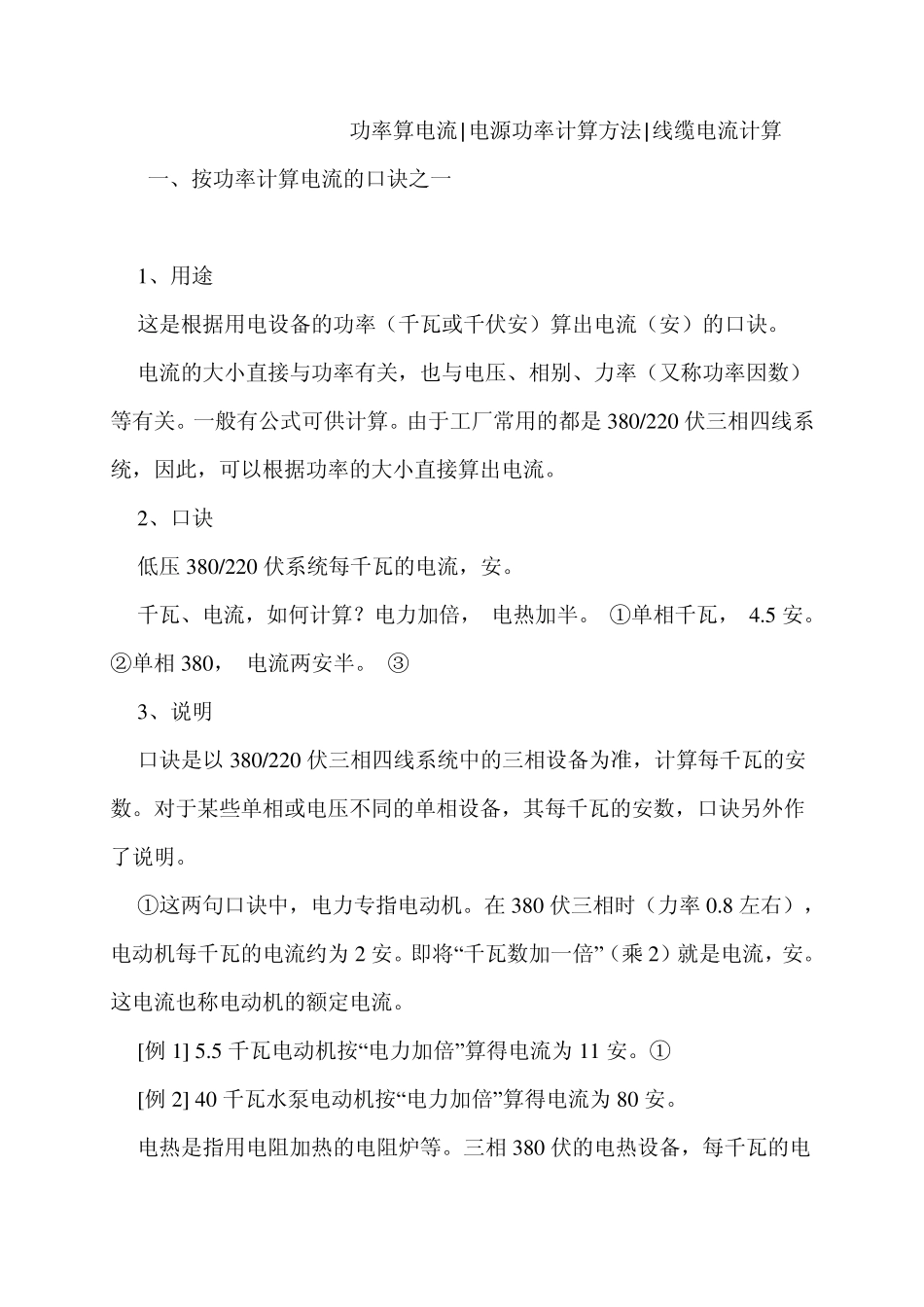

功率算电流| 电源功率计算方法| 线缆电流计算 一、按功率计算电流的口诀之一 1、用途 这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。 电流的大小直接与功率有关,也与电压、相别、力率(又称功率因数)等有关。一般有公式可供计算。由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。 2、口诀 低压380/220 伏系统每千瓦的电流,安。 千瓦、电流,如何计算?电力加倍, 电热加半。 ①单相千瓦, 4.5 安。 ②单相380, 电流两安半。 ③ 3、说明 口诀是以380/220 伏三相四线系统中的三相设备为准,计算每千瓦的安数。对于某些单相或电压不同的单相设备,其每千瓦的安数,口诀另外作了说明。 ①这两句口诀中,电力专指电动机。在 380 伏三相时(力率0.8 左右),电动机每千瓦的电流约为 2 安。即将“千瓦数加一倍”(乘 2)就是电流,安。这电流也称电动机的额定电流。 [例 1] 5.5 千瓦电动机按“电力加倍”算得电流为 11 安。① [例 2] 40 千瓦水泵电动机按“电力加倍”算得电流为 80 安。 电热是指用电阻加热的电阻炉等。三相380 伏的电热设备,每千瓦的电流为1.5 安。即将“千瓦数加一半”(乘1.5)就是电流,安。 [例1] 3 千瓦电加热器“电热加半”算得电流为4.5 安。 [例2] 15 千瓦电阻炉按“电热加半”算得电流为23 安。② 这口诀并不专指电热,对于照明也适用。虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。只要三相大体平衡也可这样计算。此外,以千伏为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。即是说,这后半句虽然说的是电热,但包括所有以千伏安、千乏为单位的用电设备,以及以千瓦为单位的电热和照明设备。 [例1] 12 千瓦的三相(平衡时)照明干线按“电热加半”算得电流为18 安。 [例2] 30 千伏安的整流器按“电热加半”算得电流为45 安(指380 伏三相交流侧)。 备注:①按“电力加倍”计算电流,与电动机铭牌上的电流有的有些误差。一般千瓦数较大的,算得的电流比铭牌上的略大些,而千瓦数较小的,算得的电流则比铭牌上的略小些。此外,还有一些影响电流大小的因素。不过,作为估算,影响并不大。 ②计算电流时,当电流达到十多按或几十安以上,则不必算到小数点以后,可以四舍五入成整数。这样既简单又不影响实用。对于较小的电流也只要算到一...
