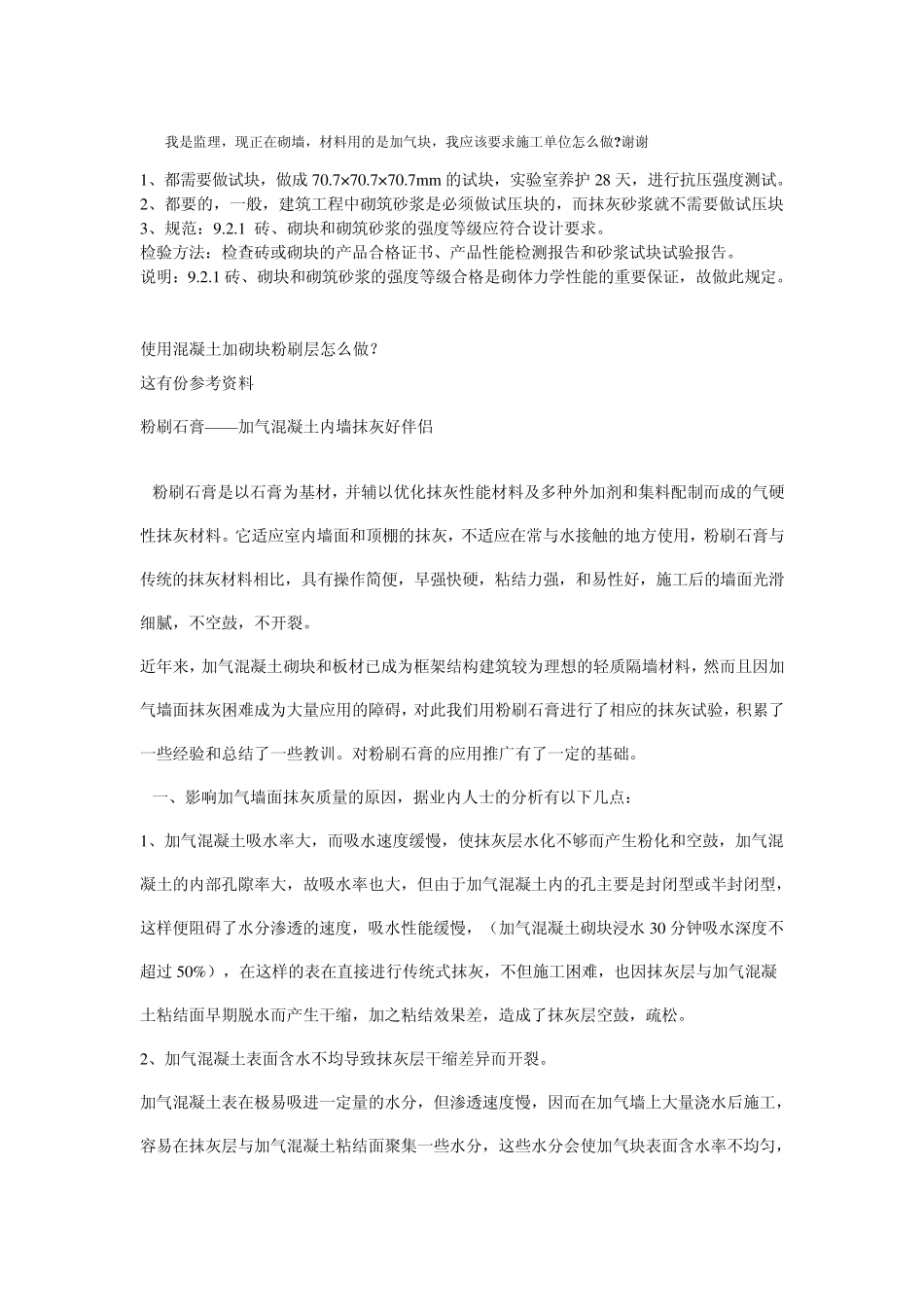

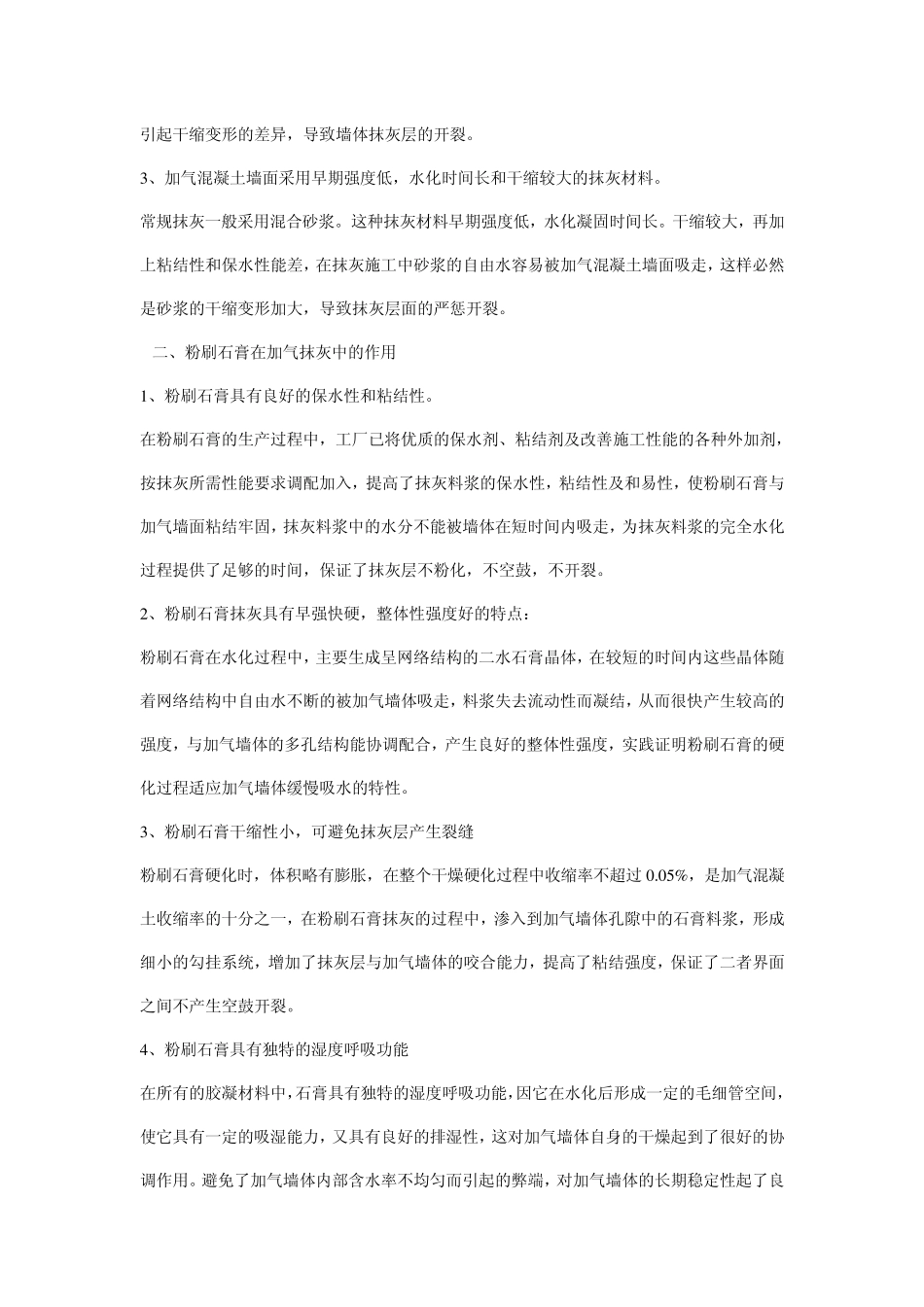

我是监理，现正在砌墙，材料用的是加气块，我应该要求施工单位怎么做? 谢谢 1、都需要做试块，做成 70.7×70.7×70.7mm 的试块，实验室养护 28 天，进行抗压强度测试。 2、都要的，一般，建筑工程中砌筑砂浆是必须做试压块的，而抹灰砂浆就不需要做试压块 3、规范：9.2.1 砖、砌块和砌筑砂浆的强度等级应符合设计要求。 检验方法：检查砖或砌块的产品合格证书、产品性能检测报告和砂浆试块试验报告。 说明：9.2.1 砖、砌块和砌筑砂浆的强度等级合格是砌体力学性能的重要保证，故做此规定。 使用混凝土加砌块粉刷层怎么做？ 这有份参考资料 粉刷石膏——加气混凝土内墙抹灰好伴侣 粉刷石膏是以石膏为基材，并辅以优化抹灰性能材料及多种外加剂和集料配制而成的气硬性抹灰材料。它适应室内墙面和顶棚的抹灰，不适应在常与水接触的地方使用，粉刷石膏与传统的抹灰材料相比，具有操作简便，早强快硬，粘结力强，和易性好，施工后的墙面光滑细腻，不空鼓，不开裂。 近年来，加气混凝土砌块和板材已成为框架结构建筑较为理想的轻质隔墙材料，然而且因加气墙面抹灰困难成为大量应用的障碍，对此我们用粉刷石膏进行了相应的抹灰试验，积累了一些经验和总结了一些教训。对粉刷石膏的应用推广有了一定的基础。 一、影响加气墙面抹灰质量的原因，据业内人士的分析有以下几点： 1、加气混凝土吸水率大，而吸水速度缓慢，使抹灰层水化不够而产生粉化和空鼓，加气混凝土的内部孔隙率大，故吸水率也大，但由于加气混凝土内的孔主要是封闭型或半封闭型，这样便阻碍了水分渗透的速度，吸水性能缓慢，（加气混凝土砌块浸水 30 分钟吸水深度不超过 50%），在这样的表在直接进行传统式抹灰，不但施工困难，也因抹灰层与加气混凝土粘结面早期脱水而产生干缩，加之粘结效果差，造成了抹灰层空鼓，疏松。 2、加气混凝土表面含水不均导致抹灰层干缩差异而开裂。 加气混凝土表在极易吸进一定量的水分，但渗透速度慢，因而在加气墙上大量浇水后施工，容易在抹灰层与加气混凝土粘结面聚集一些水分，这些水分会使加气块表面含水率不均匀，引起干缩变形的差异，导致墙体抹灰层的开裂。 3 、加气混凝土墙面采用早期强度低，水化时间长和干缩较大的抹灰材料。 常规抹灰一般采用混合砂浆。这种抹灰材料早期强度低，水化凝固时间长。干缩较大，再加上粘结性和保水性能差，在抹灰施工中砂浆的自由水容易被加气混凝土墙面吸走，这样必然是砂浆的干缩变形加...
