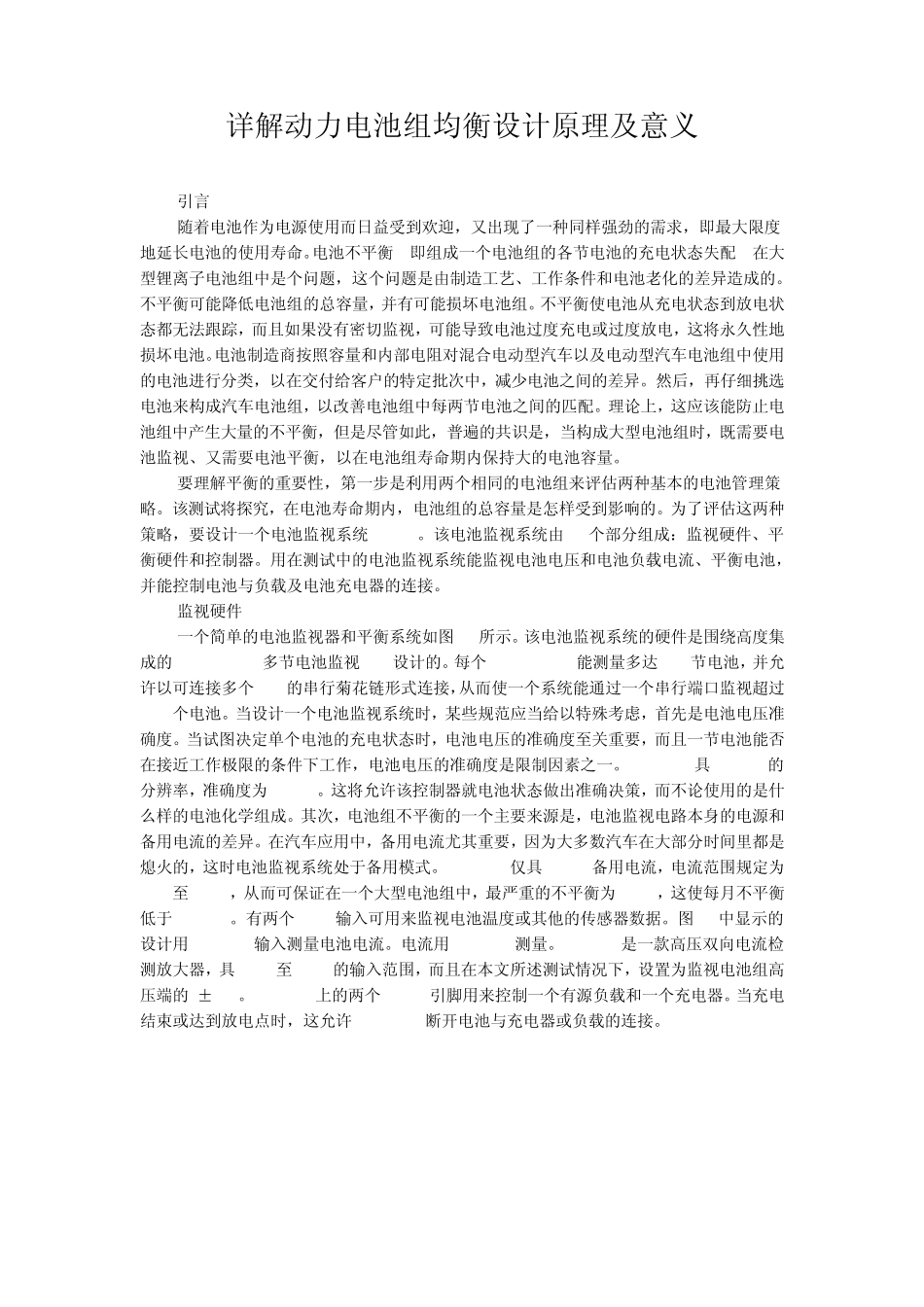

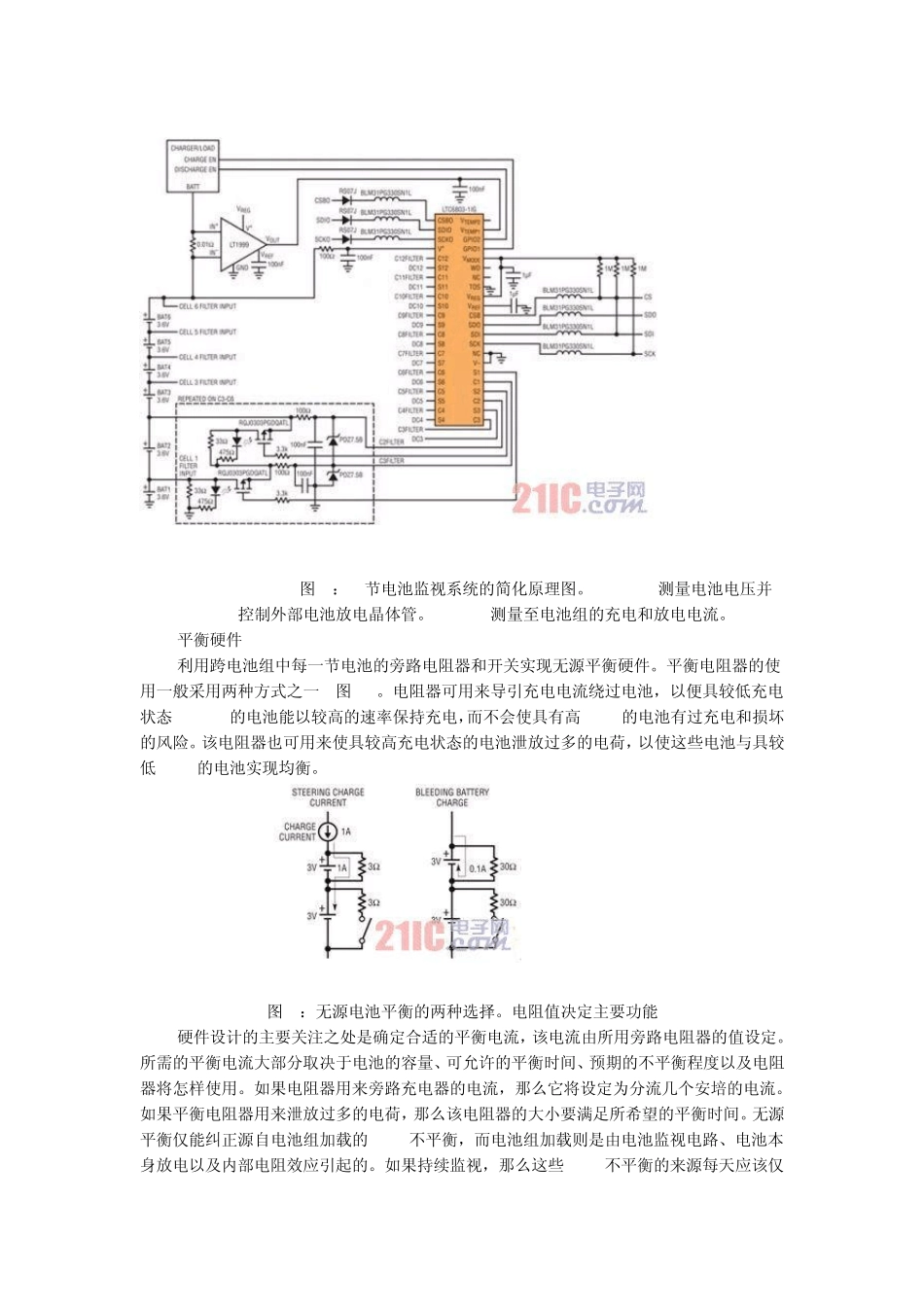

详解动力电池组均衡设计原理及意义 引言 随着电池作为电源使用而日益受到欢迎，又出现了一种同样强劲的需求，即最大限度地延长电池的使用寿命。电池不平衡 (即组成一个电池组的各节电池的充电状态失配) 在大型锂离子电池组中是个问题，这个问题是由制造工艺、工作条件和电池老化的差异造成的。不平衡可能降低电池组的总容量，并有可能损坏电池组。不平衡使电池从充电状态到放电状态都无法跟踪，而且如果没有密切监视，可能导致电池过度充电或过度放电，这将永久性地损坏电池。电池制造商按照容量和内部电阻对混合电动型汽车以及电动型汽车电池组中使用的电池进行分类，以在交付给客户的特定批次中，减少电池之间的差异。然后，再仔细挑选电池来构成汽车电池组，以改善电池组中每两节电池之间的匹配。理论上，这应该能防止电池组中产生大量的不平衡，但是尽管如此，普遍的共识是，当构成大型电池组时，既需要电池监视、又需要电池平衡，以在电池组寿命期内保持大的电池容量。 要理解平衡的重要性，第一步是利用两个相同的电池组来评估两种基本的电池管理策略。该测试将探究，在电池寿命期内，电池组的总容量是怎样受到影响的。为了评估这两种策略，要设计一个电池监视系统 (BMS)。该电池监视系统由 3 个部分组成：监视硬件、平衡硬件和控制器。用在测试中的电池监视系统能监视电池电压和电池负载电流、平衡电池，并能控制电池与负载及电池充电器的连接。 监视硬件 一个简单的电池监视器和平衡系统如图 1 所示。该电池监视系统的硬件是围绕高度集成的 LTC6803-1 多节电池监视 IC 设计的。每个 LTC6803-1 能测量多达 12 节电池，并允许以可连接多个 IC 的串行菊花链形式连接，从而使一个系统能通过一个串行端口监视超过 100 个电池。当设计一个电池监视系统时，某些规范应当给以特殊考虑，首先是电池电压准确度。当试图决定单个电池的充电状态时，电池电压的准确度至关重要，而且一节电池能否在接近工作极限的条件下工作，电池电压的准确度是限制因素之一。LTC6803 具 1.5mV 的分辨率，准确度为 4.3mV。这将允许该控制器就电池状态做出准确决策，而不论使用的是什么样的电池化学组成。其次，电池组不平衡的一个主要来源是，电池监视电路本身的电源和备用电流的差异。在汽车应用中，备用电流尤其重要，因为大多数汽车在大部分时间里都是熄火的，这时电池监视系统处于备用模式。LTC6803 仅具 12uA 备用电流，电流范围规...
