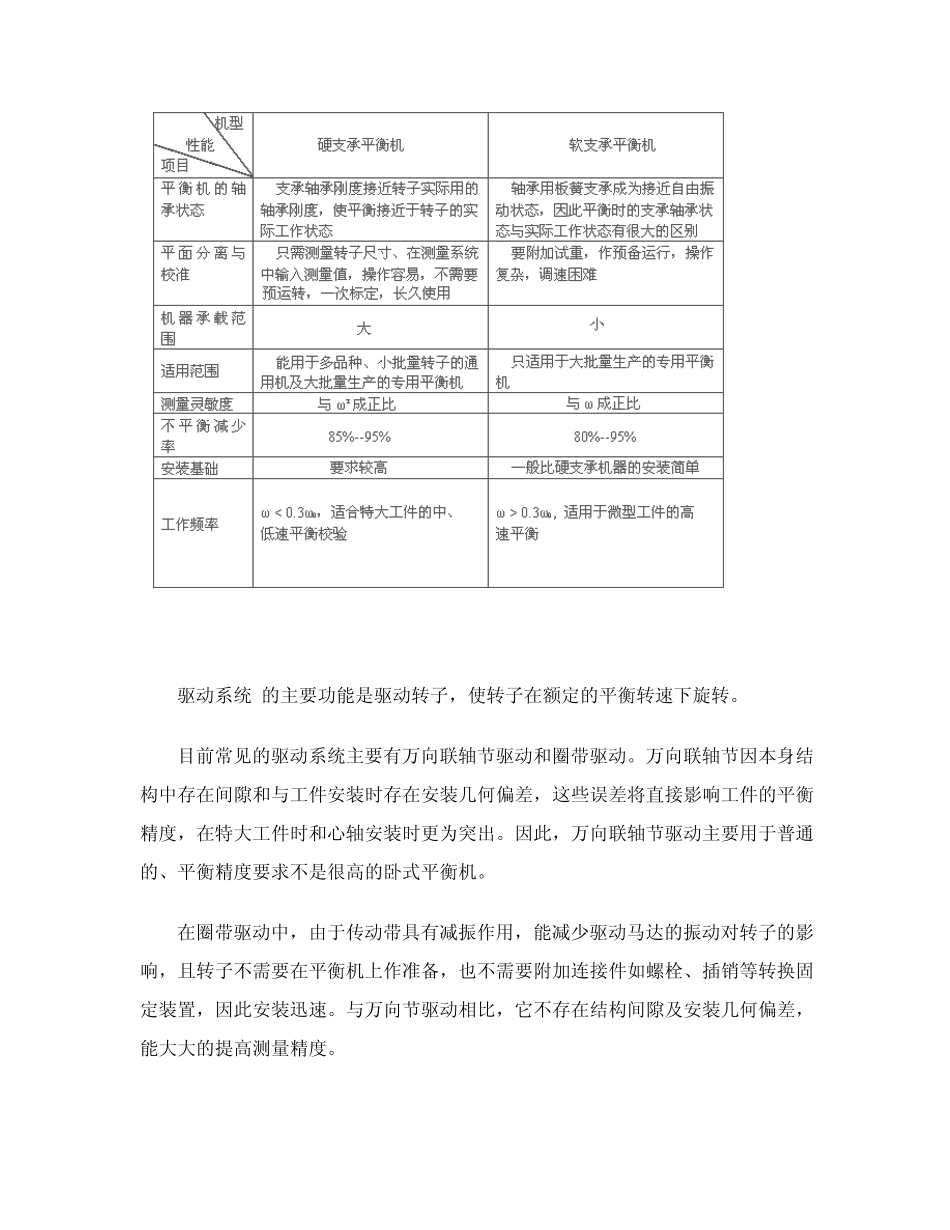

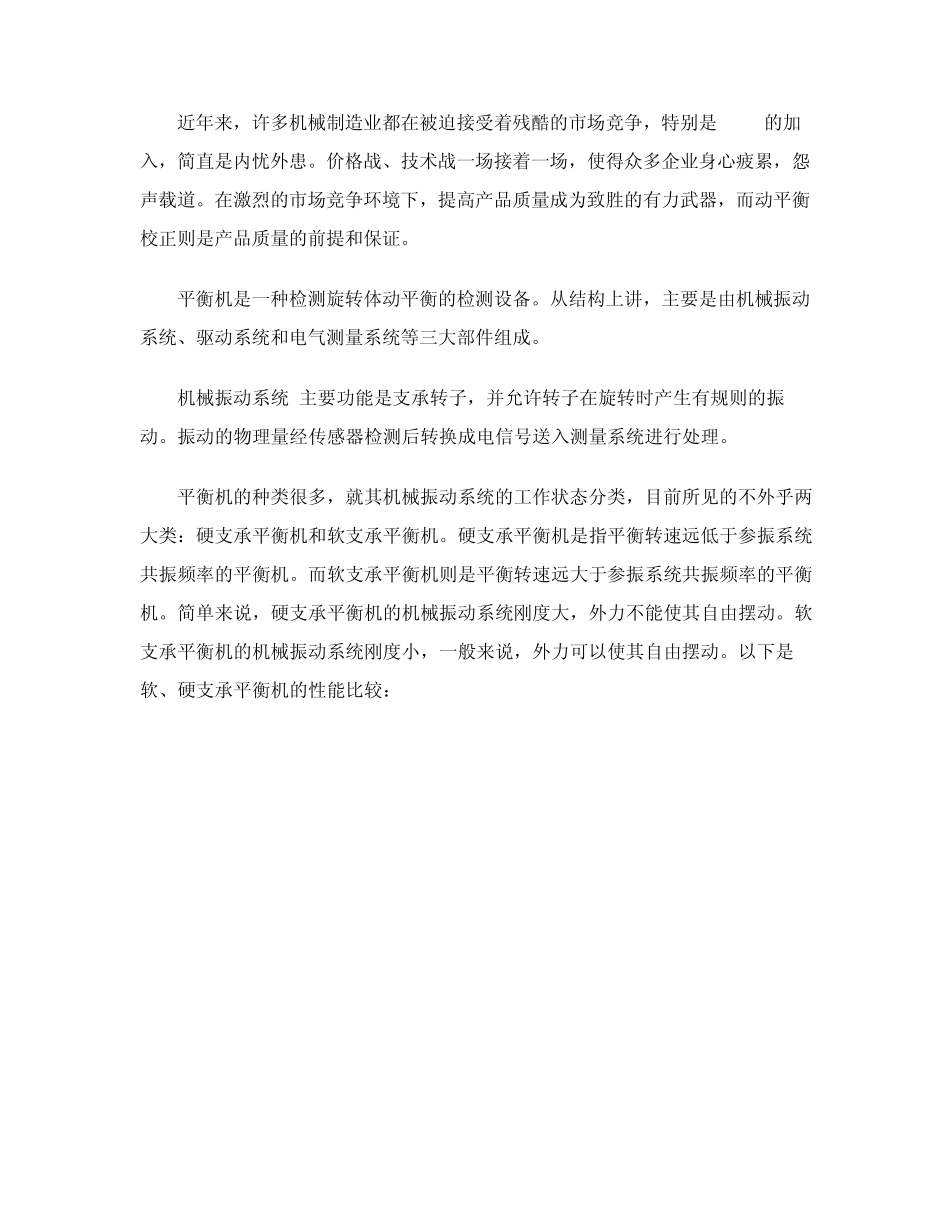

动平衡机原理 第一台平衡机的出现乞今已有一百多年的历史。而平衡技术的发展主要还是近四十年的事。它与科学技术的发展密切关联。我国动平衡理论和装置的研究及新产品的开发是从五十年代开始的。 机械中绕轴线旋转的零部件,称为机器的转子。如果一个转子的质量分布均匀,制造和安装都合格,则运转是平衡的。理想情况下,其对轴承的压力,除重力之外别其它的力,即与转子不旋转时一样,只有静压力。这种旋转与不旋转时对轴承都只有静压力的转子,称为平衡的转子。如果转子在旋转时对轴承除有静压力外还附加有动压力,则称之为不平衡的转子。 从牛顿运动定律知道,任何物体在匀速旋转时,旋转体内各个质点,都有将产生离心惯性力,简称离心力,如图一所示,盘状转子,转子是以角速度 ω 作匀速转动,则转子体内任一质点都将产生离心力 F ,则离心力 F=mrω 2, 这无数个离心力组成一个惯性力系作用在轴承上,形成转子对轴承的动压力,其大小则决定于转子质量的分布情况。如果转子的质量对转轴对称分布,则动压力为零,即各质量的离心力互相平衡。否则将产生动压力,尤其在高速旋转时动压力是很大的。因此,对旋转体,特别是高速旋转体进行动平衡校正是必须的。 近年来,许多机械制造业都在被迫接受着残酷的市场竞争,特别是 WTO 的加入,简直是内忧外患。价格战、技术战一场接着一场,使得众多企业身心疲累,怨声载道。在激烈的市场竞争环境下,提高产品质量成为致胜的有力武器,而动平衡校正则是产品质量的前提和保证。 平衡机是一种检测旋转体动平衡的检测设备。从结构上讲,主要是由机械振动系统、驱动系统和电气测量系统等三大部件组成。 机械振动系统 主要功能是支承转子,并允许转子在旋转时产生有规则的振动。振动的物理量经传感器检测后转换成电信号送入测量系统进行处理。 平衡机的种类很多,就其机械振动系统的工作状态分类,目前所见的不外乎两大类:硬支承平衡机和软支承平衡机。硬支承平衡机是指平衡转速远低于参振系统共振频率的平衡机。而软支承平衡机则是平衡转速远大于参振系统共振频率的平衡机。简单来说,硬支承平衡机的机械振动系统刚度大,外力不能使其自由摆动。软支承平衡机的机械振动系统刚度小,一般来说,外力可以使其自由摆动。以下是软、硬支承平衡机的性能比较: 驱动系统 的主要功能是驱动转子,使转子在额定的平衡转速下旋转。 目前常见的驱动系统主要有万向联轴节驱动和圈带驱动。万向联轴节因...
