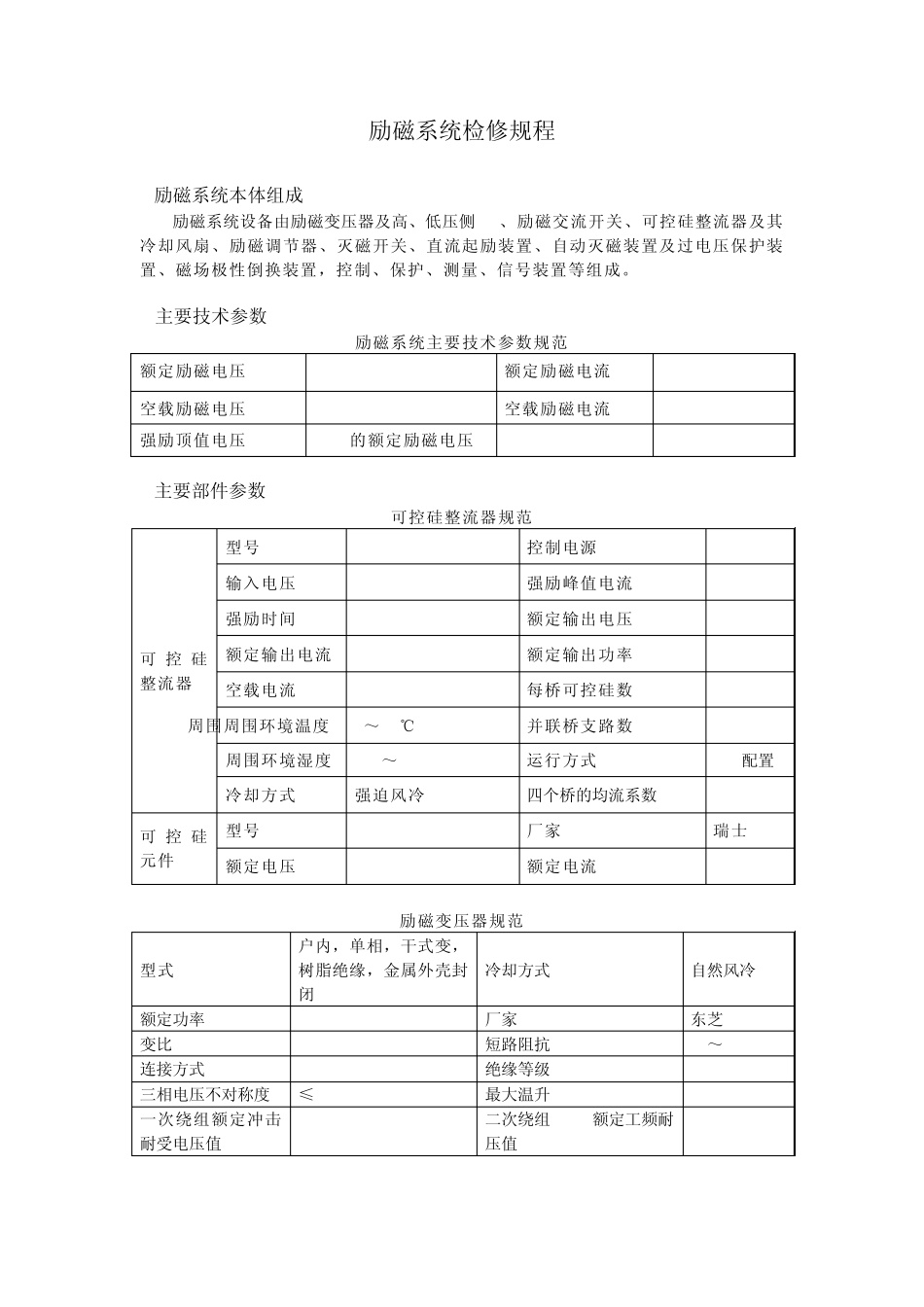

励磁检修规程大纲_第1页
1/6
励磁检修规程大纲_第2页
2/6

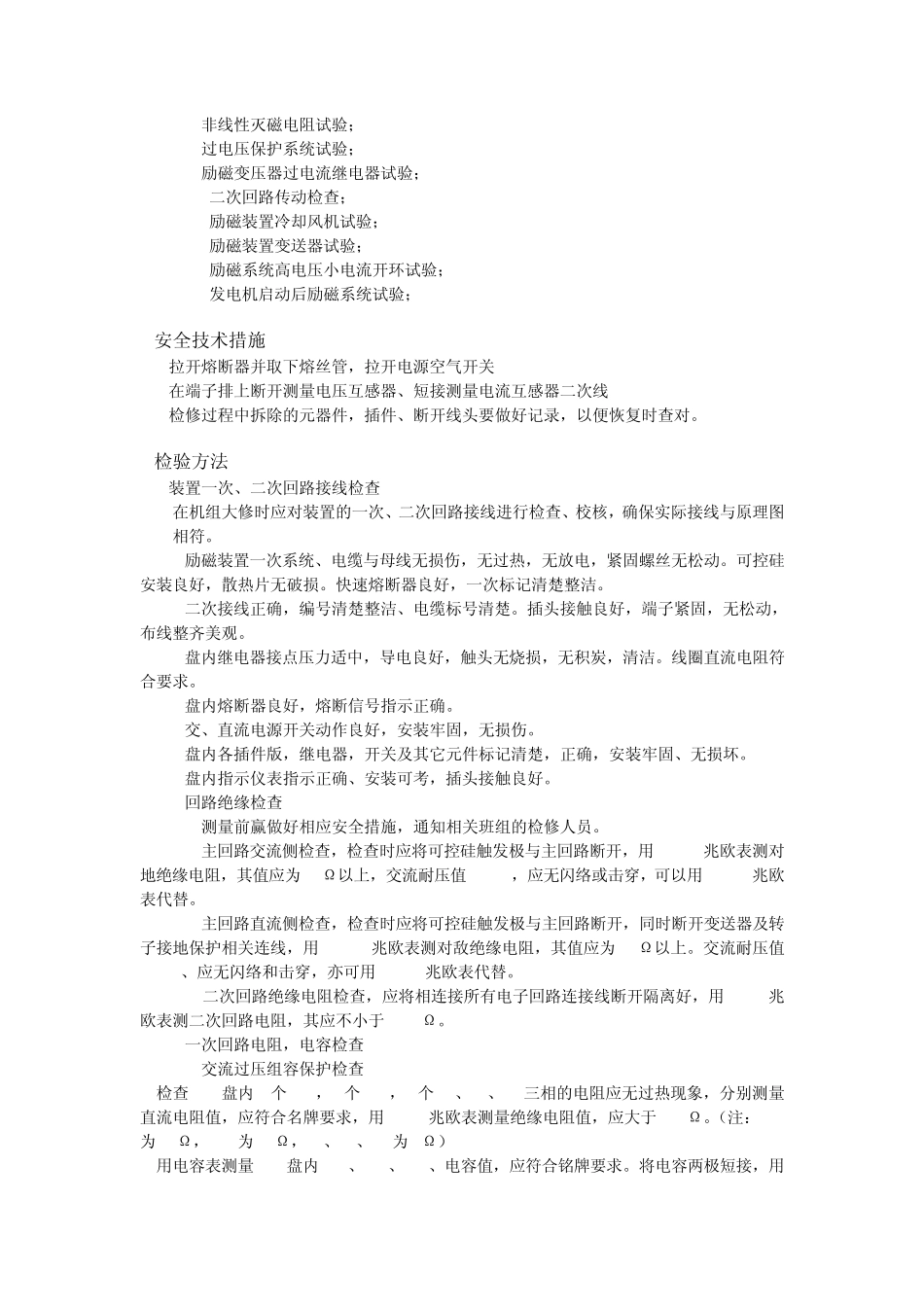

励磁检修规程大纲_第3页
3/6
励磁系统检修规程 1励磁系统本体组成 励磁系统设备由励磁变压器及高、低压侧CT、励磁交流开关、可控硅整流器及其冷却风扇、励磁调节器、灭磁开关、直流起励装置、自动灭磁装置及过电压保护装置、磁场极性倒换装置,控制、保护、测量、信号装置等组成。 2主要技术参数 励磁系统主要技术参数规范 额定励磁电压 262V 额定励磁电流 2010A 空载励磁电压 127V 空载励磁电流 1150A 强励顶值电压 200%的额定励磁电压 \ \ 3主要部件参数 可控硅整流器规范 可控硅整流器 型号 KREX-42H4-400-LX 控制电源 DC24V 输入电压 AC570V 强励峰值电流 4540A 强励时间 20s 额定输出电压 295V 额定输出电流 2270A 额定输出功率 669.65kW 空载电流 1190A 每桥可控硅数 6 周围周围环境温度 0~50℃ 并联桥支路数 4 周围环境湿度 10%~90% 运行方式 4-1配置 冷却方式 强迫风冷 四个桥的均流系数 \ 可控硅元件 型号 5STP18H4200 厂家 瑞士 ABB 额定电压 4200V 额定电流 2075A 励磁变压器规范 型式 户内,单相,干式变,树脂绝缘,金属外壳封闭 冷却方式 自然风冷 额定功率 1860kVA 厂家 东芝 变比 18kV/570V 短路阻抗 7%~9% 连接方式 Yd1 绝缘等级 H 三相电压不对称度 ≤1% 最大温升 100k 一次绕组额定冲击耐受电压值 125kV 二次绕组1min额定工频耐压值 3kV 通风单元规范 风扇型号 (S)PD-20BG 风扇台数 4 工作电流 3.1A 工作电压 AC220V 启动电流 14.2A 冷却风量 40m3/min 静态压力 100Pa 频率 50Hz 额定功率 0.75kW \ \ 灭磁装置规范 磁场开关 类型 AT40FD 厂家 东芝 额定电压 DC500V 额定电流 DC4000A 驱动 电动机DC220V 最大开断电流 DC40000A 释放 两个电磁阀,DC220V 允许操作次数 \ 灭磁电阻 整组非线性系数 9RV6A53 材料 SiC 额定电压 1550V 额定电流 140A 非线性电阻的排列方式(辅助触头) 8个并联排列 吸收能量 2700kJ 励磁交流开关规范 型号 AT25 额定电流 2500A 额定电压 AC690V 驱动 电动机 DC220V 额定短路开断电流 50KA 允许操作次数 5000 释放装置 一个电磁阀,DC220V \ \ 过电压保护规范 交流母线 过电压吸收装置 DCC(110UF24P6) 额定电压 \ 直流母线 过电压接触器 AFU 可控硅 采用的方式(SiC) 4检修周期、项目 4.1检修周期 检修类别 周期 工期 大修 5-8年 60天 小...
