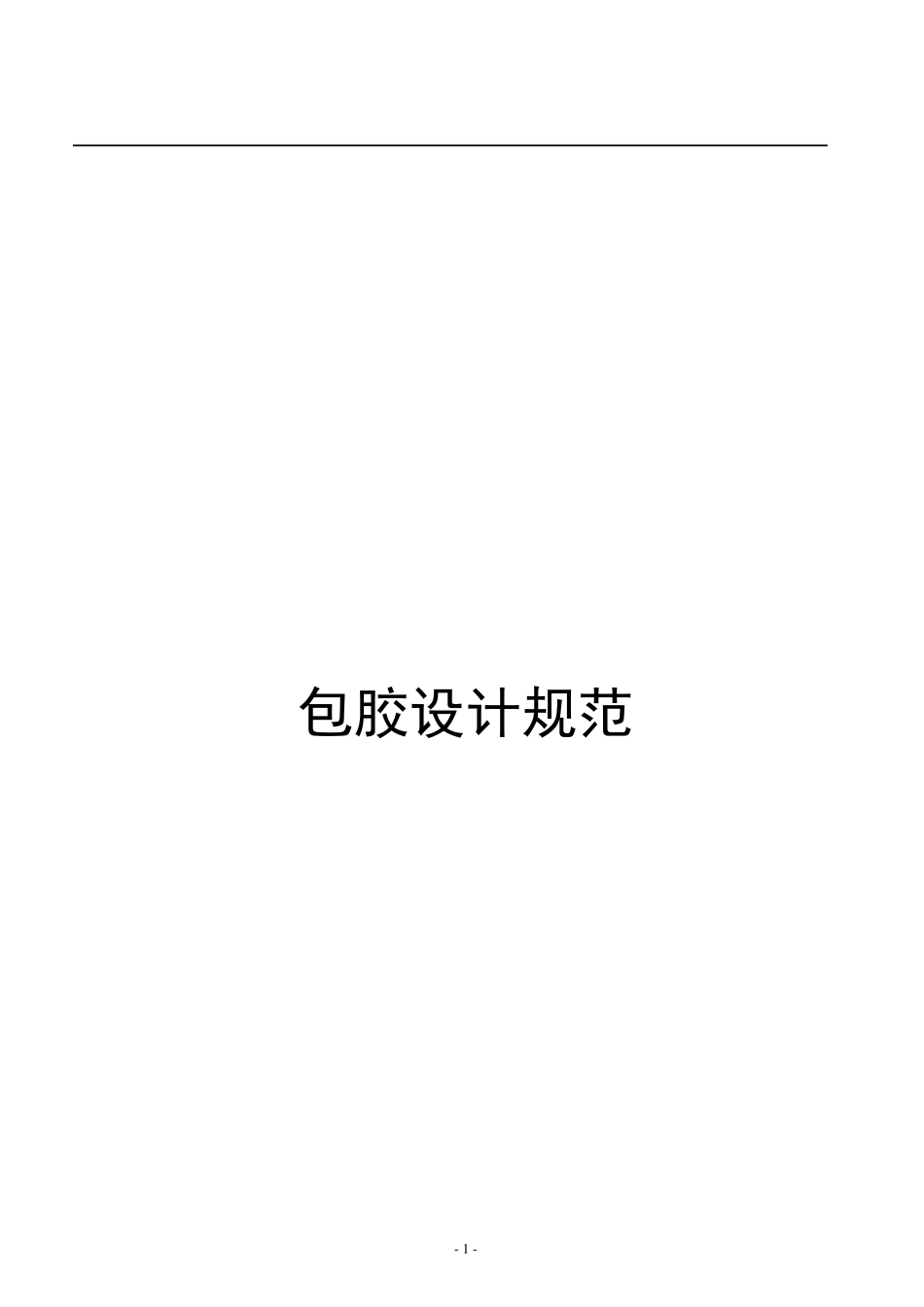

包胶设计规范

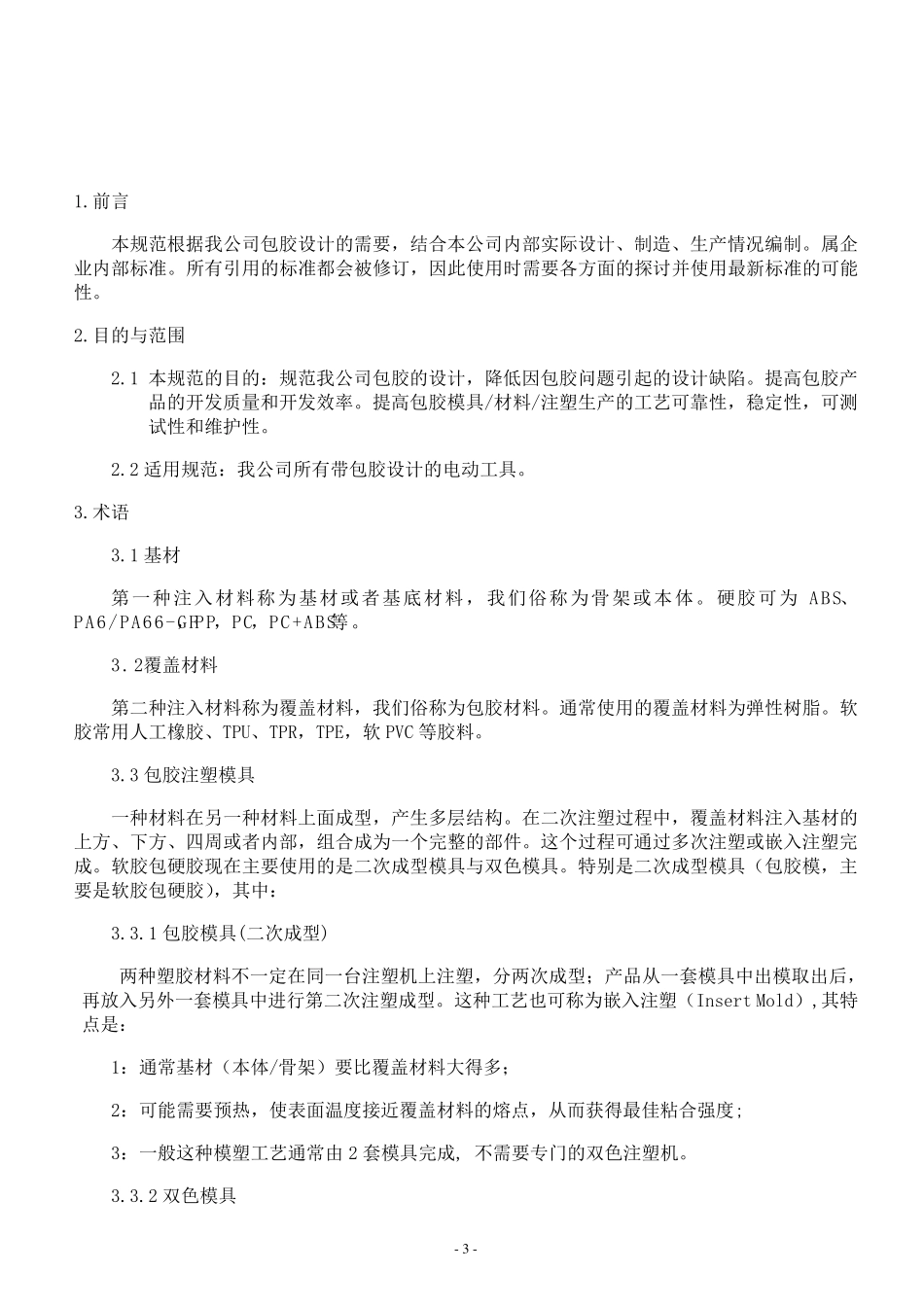

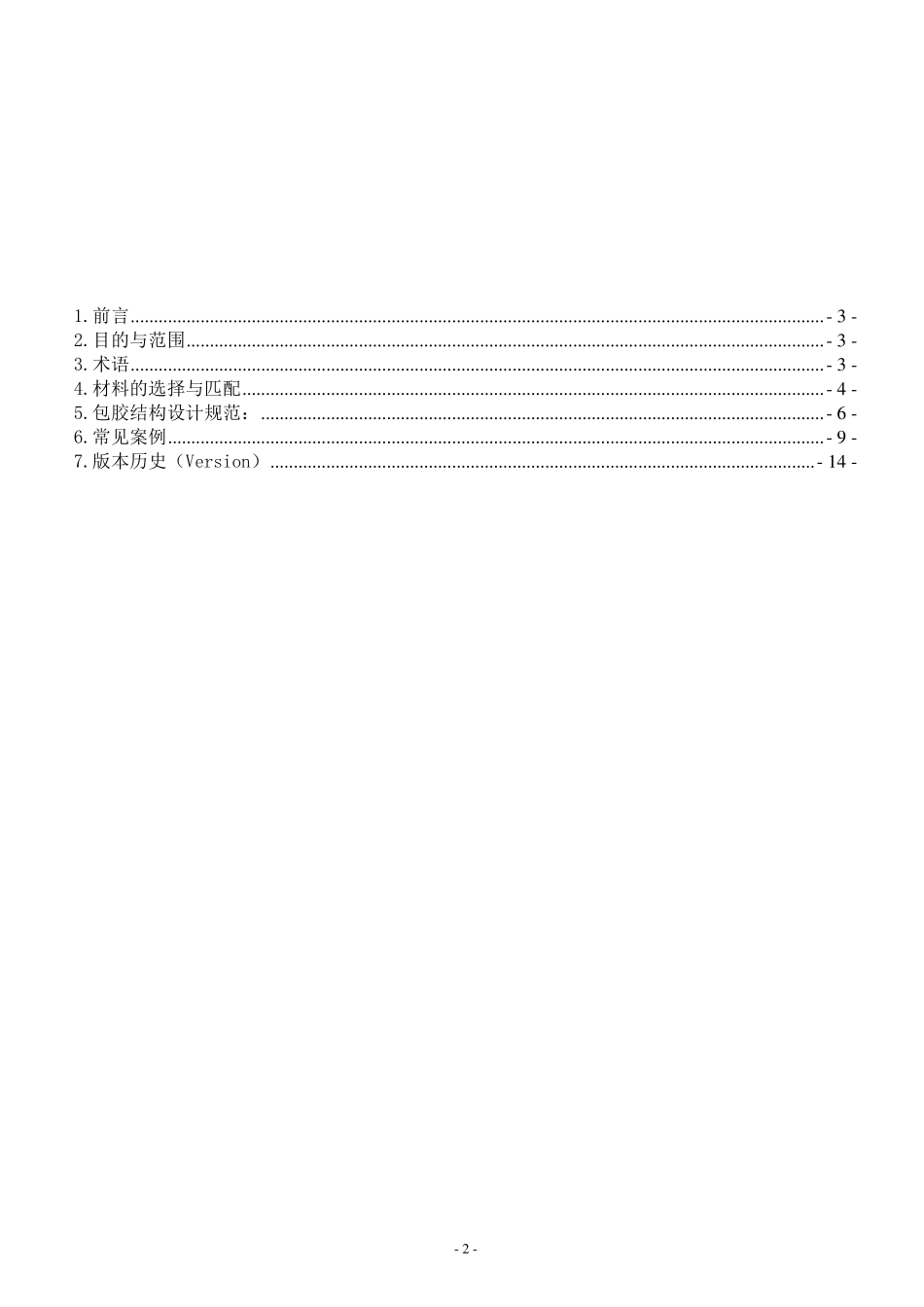

- 1 - 包胶设计规范 - 2 - 1.前言 ..................................................................................................................................................... - 3 - 2.目的与范围 ......................................................................................................................................... - 3 - 3.术语 ..................................................................................................................................................... - 3 - 4.材料的选择与匹配 ............................................................................................................................. - 4 - 5.包胶结构设计规范： ......................................................................................................................... - 6 - 6.常见案例 ............................................................................................................................................. - 9 - 7.版本历史（Version） ..................................................................................................................... - 1 4 - - 3 - 1.前言 本规范根据我公司包胶设计的需要，结合本公司内部实际设计、制造、生产情况编制。属企业内部标准。所有引用的标准都会被修订，因此使用时需要各方面的探讨并使用最新标准的可能性。 2.目的与范围 2.1 本规范的目的：规范我公司包胶的设计，降低因包胶问题引起的设计缺陷。提高包胶产品的开发质量和开发效率。提高包胶模具/材料/注塑生产的工艺可靠性，稳定性，可测试性和维护性。 2.2 适用规范：我公司所有带包胶设计的电动工具。 3.术语 3.1 基材 第一种注入材料称为基材或者基底材料，我们俗称为骨架或本体。硬胶可为 ABS、PA6/PA66-GF，PP，PC，PC+ABS等。 3.2覆盖材料 第二种注入材料称为覆盖材料，我们俗称为包胶材料。通常使用的覆盖材料为弹性树脂。软胶常用人工橡胶、TPU、TPR，TPE，软PVC 等胶料。 3.3 包胶注塑模具 一种材料在另一种材料上面成型，产生多层结构。在二次注塑过程中，覆盖材料注入基材的上方、下方、四周或者内部，组合成为一个完整的部件。...
