包胶与双色模具

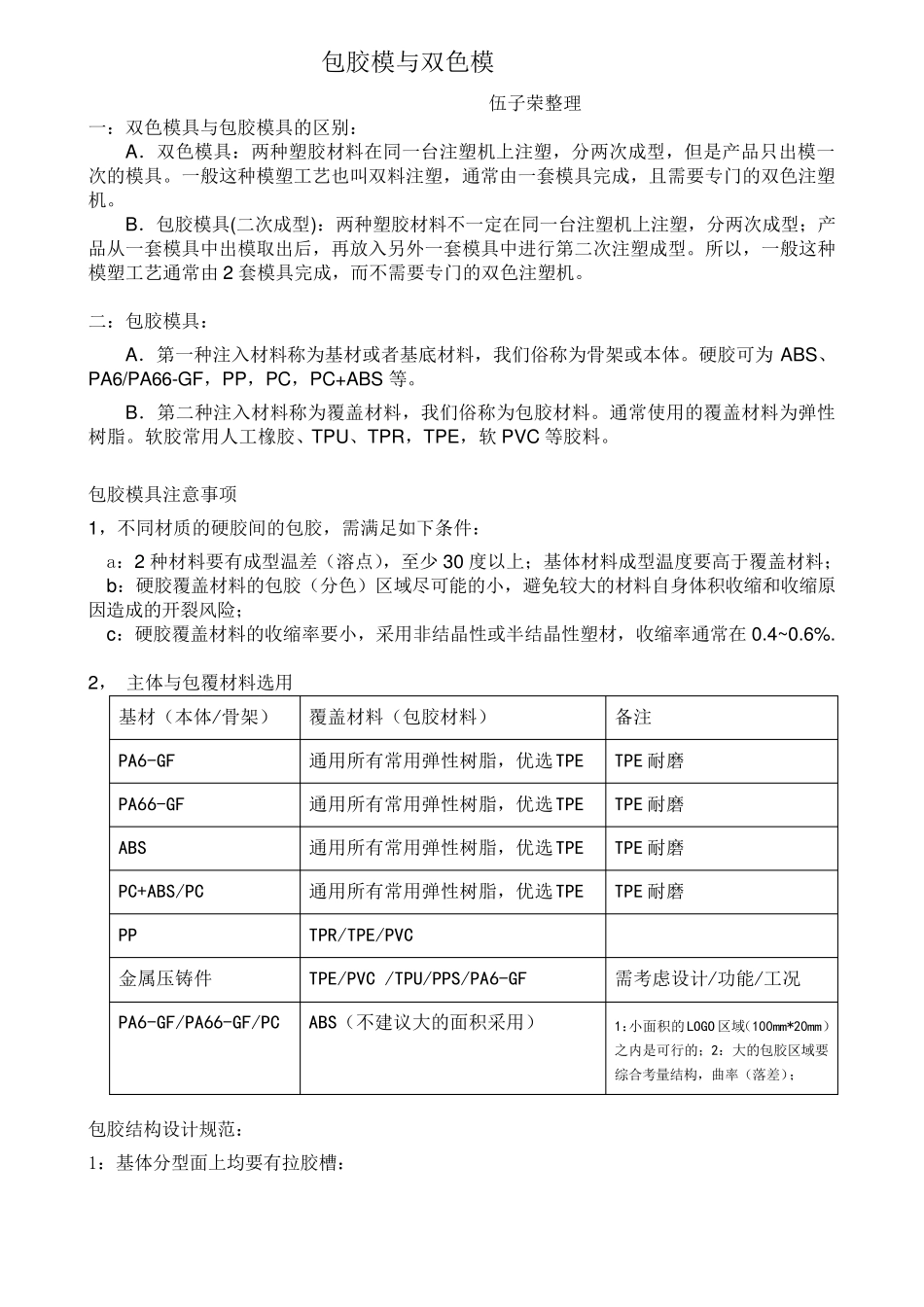

包胶与双色模具_第1页
1/8

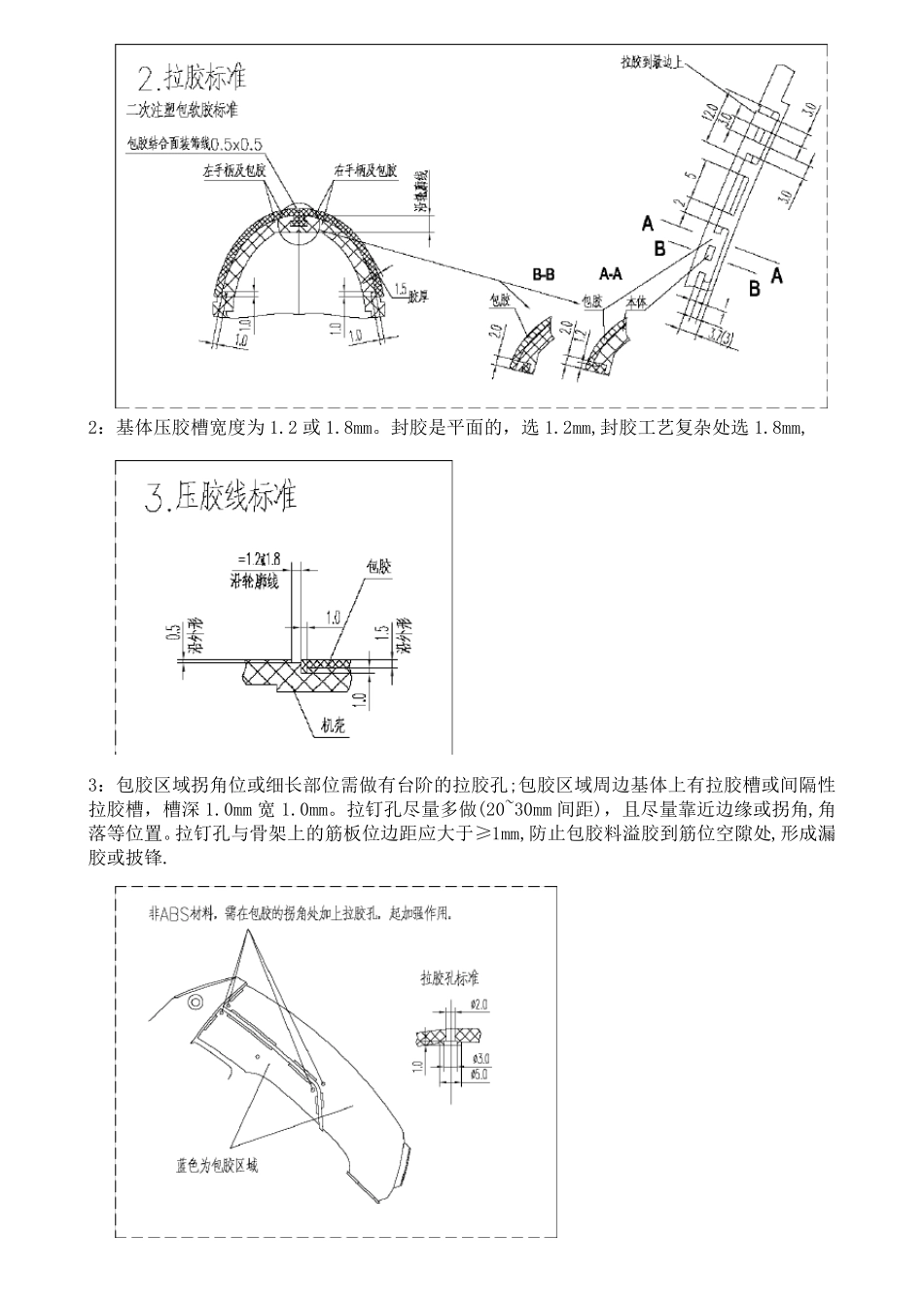

包胶与双色模具_第2页
2/8

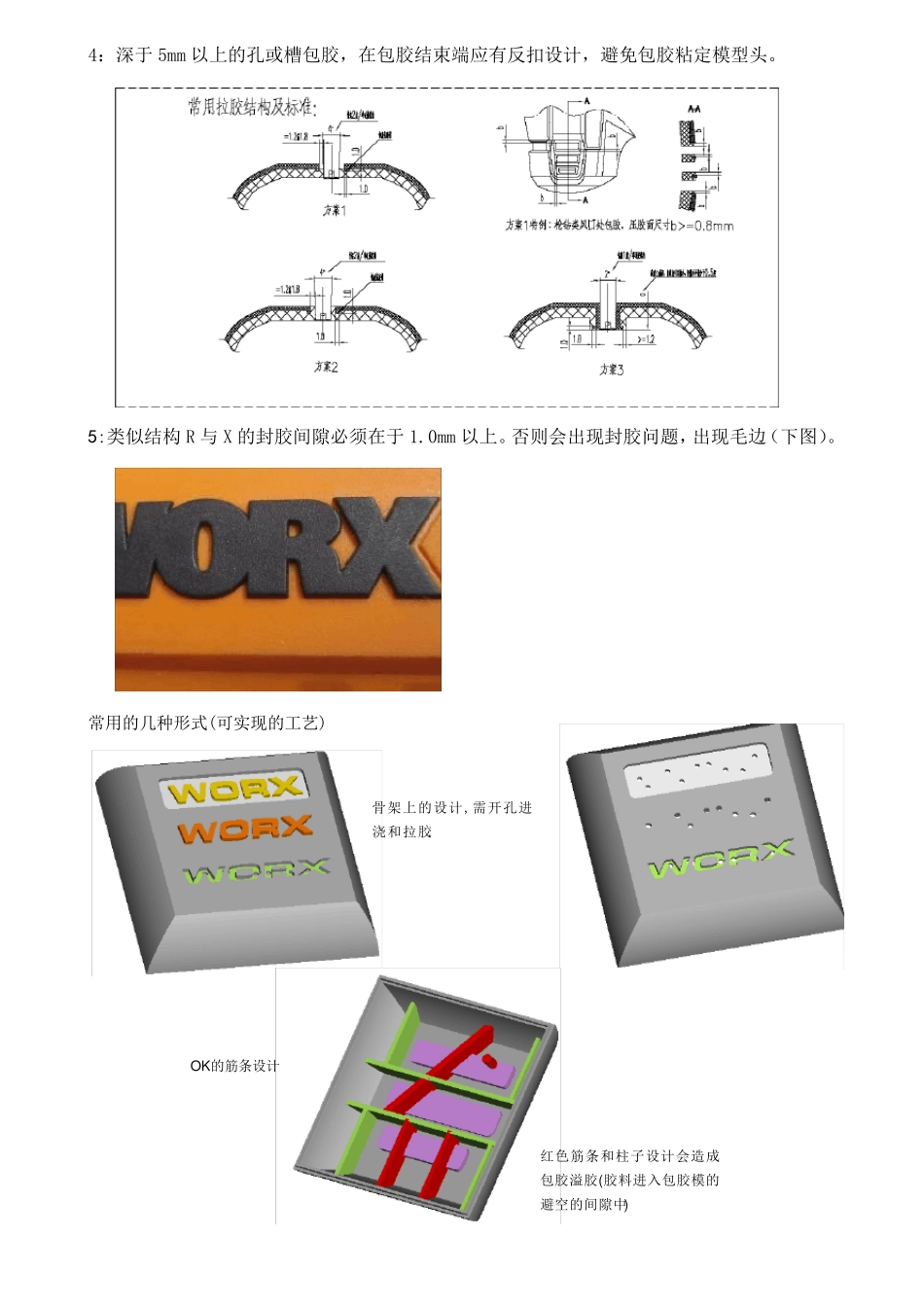

包胶与双色模具_第3页
3/8
包胶模与双色模 伍子荣整理 一:双色模具与包胶模具的区别: A.双色模具:两种塑胶材料在同一台注塑机上注塑,分两次成型,但是产品只出模一次的模具。一般这种模塑工艺也叫双料注塑,通常由一套模具完成,且需要专门的双色注塑机。 B.包胶模具(二次成型):两种塑胶材料不一定在同一台注塑机上注塑,分两次成型;产品从一套模具中出模取出后,再放入另外一套模具中进行第二次注塑成型。所以,一般这种模塑工艺通常由2 套模具完成,而不需要专门的双色注塑机。 二:包胶模具: A.第一种注入材料称为基材或者基底材料,我们俗称为骨架或本体。硬胶可为ABS、PA6/PA66-GF,PP,PC,PC+ABS 等。 B.第二种注入材料称为覆盖材料,我们俗称为包胶材料。通常使用的覆盖材料为弹性树脂。软胶常用人工橡胶、TPU、TPR,TPE,软 PVC 等胶料。 包胶模具注意事项 1,不同材质的硬胶间的包胶,需满足如下条件: a:2 种材料要有成型温差(溶点),至少 30 度以上;基体材料成型温度要高于覆盖材料; b:硬胶覆盖材料的包胶(分色)区域尽可能的小,避免较大的材料自身体积收缩和收缩原 因造成的开裂风险; c:硬胶覆盖材料的收缩率要小,采用非结晶性或半结晶性塑材,收缩率通常在0.4~0.6%. 2, 主体与包覆材料选用 基材(本体/骨架) 覆盖材料(包胶材料) 备注 PA6-GF 通用所有常用弹性树脂,优选TPE TPE 耐磨 PA66-GF 通用所有常用弹性树脂,优选TPE TPE 耐磨 ABS 通用所有常用弹性树脂,优选TPE TPE 耐磨 PC+ABS/PC 通用所有常用弹性树脂,优选TPE TPE 耐磨 PP TPR/TPE/PVC 金 属 压 铸 件 TPE/PVC /TPU/PPS/PA6-GF 需考 虑 设 计 /功 能/工况 PA6-GF/PA66-GF/PC ABS(不建 议 大的面 积采用) 1:小面 积的LOGO 区域(100mm*20mm)之 内 是可行的;2:大的包胶区域要综 合 考 量 结构 ,曲 率(落 差); 包胶结构 设 计 规 范 : 1:基体分型面 上均 要有拉 胶槽 : 2:基体压胶槽宽度为1.2 或1.8mm。封胶是平面的,选1.2mm,封胶工艺复杂处选1.8mm, 3:包胶区域拐角位或细长部位需做有台阶的拉胶孔;包胶区域周边基体上有拉胶槽或间隔性拉胶槽,槽深1.0mm 宽1.0mm。拉钉孔尽量多做(20~30mm 间距),且尽量靠近边缘或拐角,角落等位置。拉钉孔与骨架上的筋板位边距应大于≥1mm,防止包胶料溢胶到筋位空隙处,形成漏胶或披锋. 4:深于5mm 以上的孔或槽包胶,在包胶...
