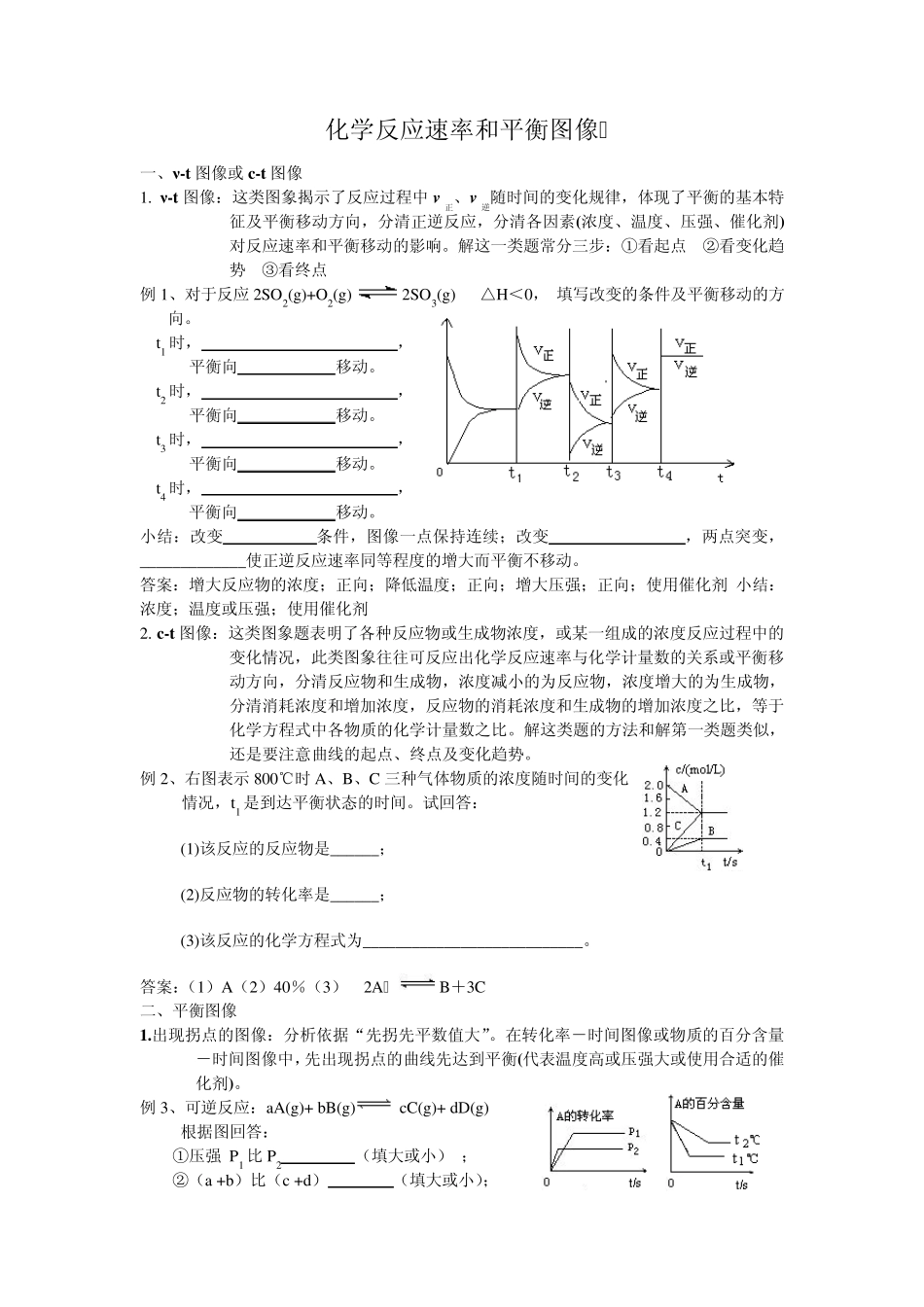

化学反应速率和平衡图像 一、ν-t图像或 c-t图像 1. ν-t 图像：这类图象揭示了反应过程中 v正、v逆随时间的变化规律，体现了平衡的基本特征及平衡移动方向，分清正逆反应，分清各因素(浓度、温度、压强、催化剂)对反应速率和平衡移动的影响。解这一类题常分三步：①看起点②看变化趋势③看终点 例 1、对于反应 2SO2(g)+O2(g) 2SO3(g) △H＜0， 填写改变的条件及平衡移动的方向。 t1 时， ， 平衡向 移动。 t2 时， ， 平衡向 移动。 t3 时， ， 平衡向 移动。 t4 时， ， 平衡向 移动。 小结：改变 条件，图像一点保持连续；改变 ，两点突变，_____________使正逆反应速率同等程度的增大而平衡不移动。 答案：增大反应物的浓度；正向；降低温度；正向；增大压强；正向；使用催化剂 小结：浓度；温度或压强；使用催化剂 2. c-t图像：这类图象题表明了各种反应物或生成物浓度，或某一组成的浓度反应过程中的变化情况，此类图象往往可反应出化学反应速率与化学计量数的关系或平衡移动方向，分清反应物和生成物，浓度减小的为反应物，浓度增大的为生成物，分清消耗浓度和增加浓度，反应物的消耗浓度和生成物的增加浓度之比，等于化学方程式中各物质的化学计量数之比。解这类题的方法和解第一类题类似，还是要注意曲线的起点、终点及变化趋势。 例 2、右图表示 800℃时 A、B、C 三种气体物质的浓度随时间的变化情况，t1 是到达平衡状态的时间。试回答： (1)该反应的反应物是______； (2)反应物的转化率是______； (3)该反应的化学方程式为___________________________。 答案：（1）A（2）40％（3） 2A B＋3C 二、平衡图像 1.出现拐点的图像：分析依据“先拐先平数值大”。在转化率－时间图像或物质的百分含量－时间图像中，先出现拐点的曲线先达到平衡(代表温度高或压强大或使用合适的催化剂)。 例 3、可逆反应：aA(g)+ bB(g)cC(g)+ dD(g) 根据图回答： ①压强 P1 比P2 （填大或小） ； ②（a +b）比（c +d） （填大或小）； ③温度t1℃比t2℃ （填高或低）； ④正反应 热（填吸或放）。 答案：小、小、高、吸 例4、在密闭容器中进行下列反应： M(g) + N(g) R(g) + 2L，此反应符合右图，下列叙述正确的是( C ) A．正反应吸热 ，L 是气体 B．正反应吸热， L 是固体 C．正反应放热 ，L 是气体 D．正反应放热 ，L 是固体或液体 2. 受两个变量（P、T...
