电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

化学镍金常见缺陷分析

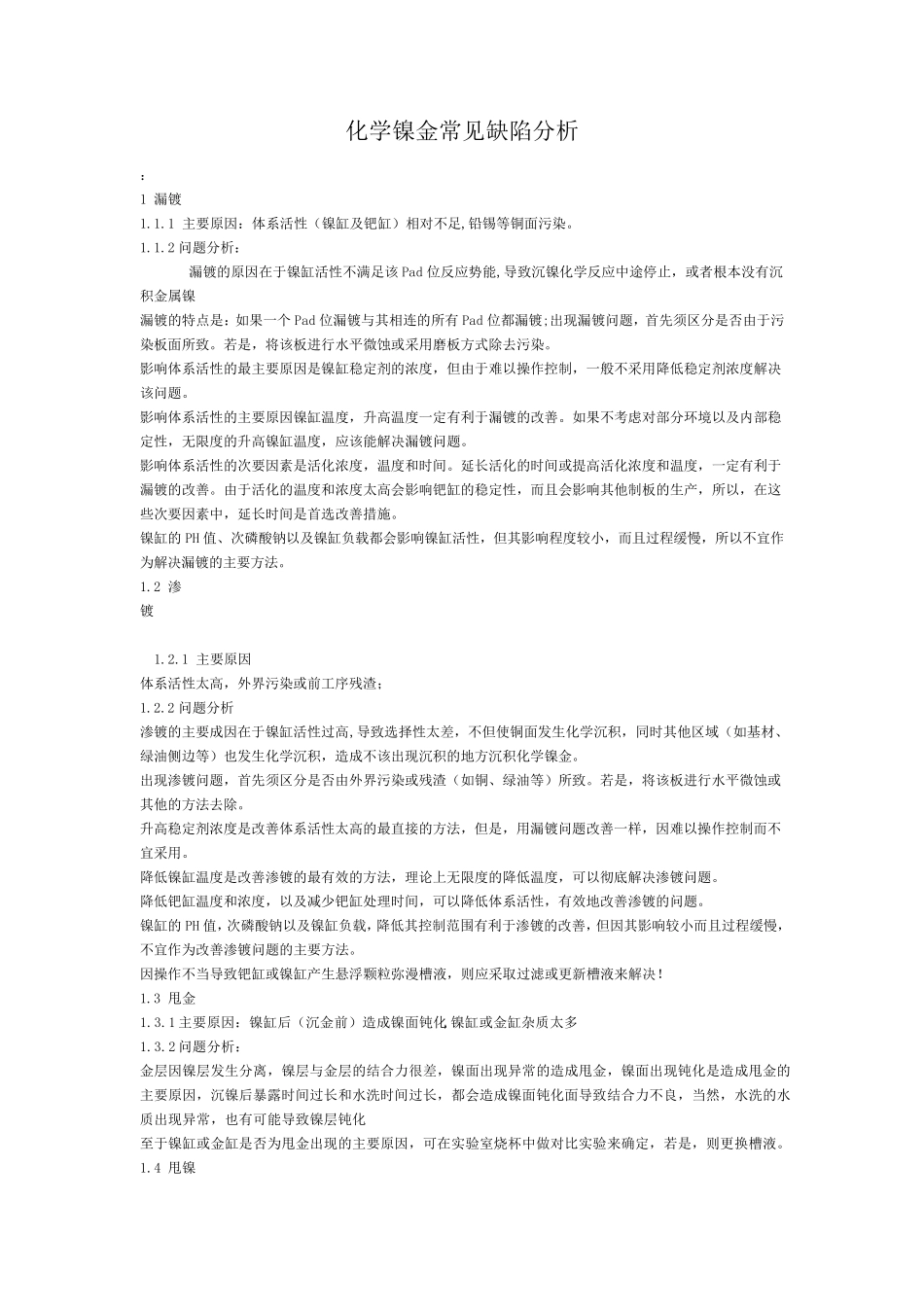

化学镍金常见缺陷分析_第1页
1/6

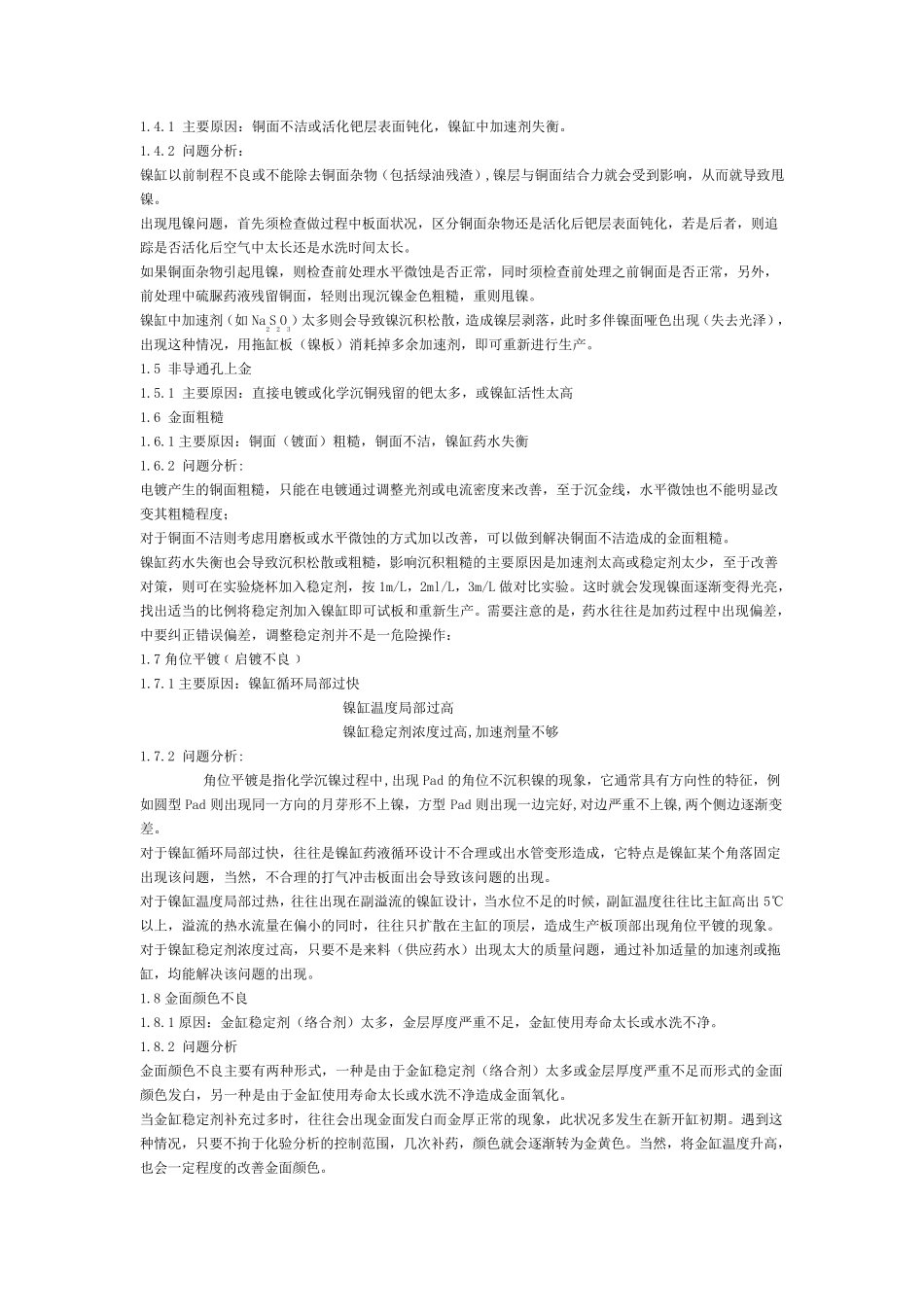

化学镍金常见缺陷分析_第2页
2/6

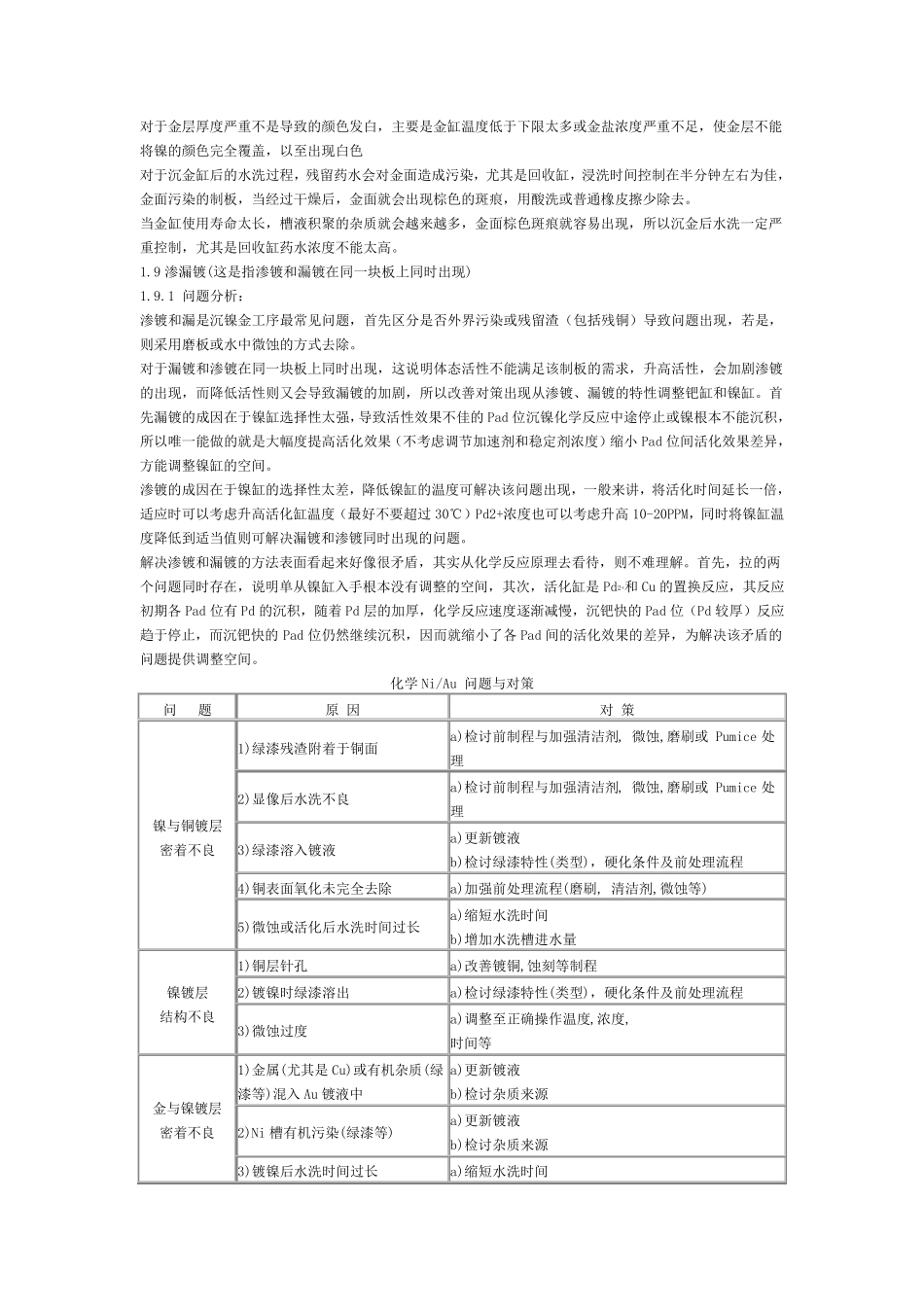

化学镍金常见缺陷分析_第3页
3/6
化 学 镍 金 常 见 缺 陷 分 析 : 1 漏 镀 1.1.1 主 要 原 因 : 体 系 活 性 ( 镍 缸 及 钯 缸 ) 相 对 不 足 ,铅 锡 等 铜 面 污 染 。 1.1.2 问 题 分 析 : 漏 镀 的 原 因 在 于 镍 缸 活 性 不 满 足 该 Pad 位 反 应 势 能 ,导 致 沉 镍 化 学 反 应 中 途 停 止 , 或 者 根 本 没 有 沉积 金 属 镍 漏 镀 的 特 点 是 : 如 果 一 个 Pad 位 漏 镀 与 其 相 连 的 所 有 Pad 位 都 漏 镀 ;出 现 漏 镀 问 题 , 首 先 须 区 分 是 否 由 于 污染 板 面 所 致 。 若 是 , 将 该 板 进 行 水 平 微 蚀 或 采 用 磨 板 方 式 除 去 污 染 。 影 响 体 系 活 性 的 最 主 要 原 因 是 镍 缸 稳 定 剂 的 浓 度 , 但 由 于 难 以 操 作 控 制 , 一 般 不 采 用 降 低 稳 定 剂 浓 度 解 决该 问 题 。 影 响 体 系 活 性 的 主 要 原 因 镍 缸 温 度 , 升 高 温 度 一 定 有 利 于 漏 镀 的 改 善 。 如 果 不 考虑对 部分 环境以 及 内部稳定 性 , 无限度 的 升 高 镍 缸 温 度 , 应 该 能 解 决 漏 镀 问 题 。 影 响 体 系 活 性 的 次要 因 素是 活 化 浓 度 , 温 度 和时间。 延长活 化 的 时间或 提高 活 化 浓 度 和温 度 , 一 定 有 利 于漏 镀 的 改 善 。 由 于 活 化 的 温 度 和浓 度 太高 会影 响 钯 缸 的 稳 定 性 , 而且会影 响 其 他制 板 的 生产, 所 以 , 在 这些次要 因 素中 , 延长时间是 首 选改 善 措施。 镍 缸 的 PH 值、次磷酸钠 以 及 镍 缸 负 载 都 会影 响 镍 缸 活 性 , 但 其 影 响 程 度 较 小 , 而且过 程 缓 慢 , 所 以 不 宜 作为 解 决 漏 镀 的 主 要 方 法 。 1.2 渗镀 1.2.1 主 要 原 因 体 系 活 性 太高 , 外 界 污 染 或 前 工 序 残 渣 ; 1.2.2 问 题 分 析 渗 镀 的 主 要 成 因 在 于 镍 缸 活 性 过 高 ,导 致 选择 性 太差 , 不 但 使 铜 面 发 生化 学 沉 积 , 同 时其...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

化学镍金常见缺陷分析

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
