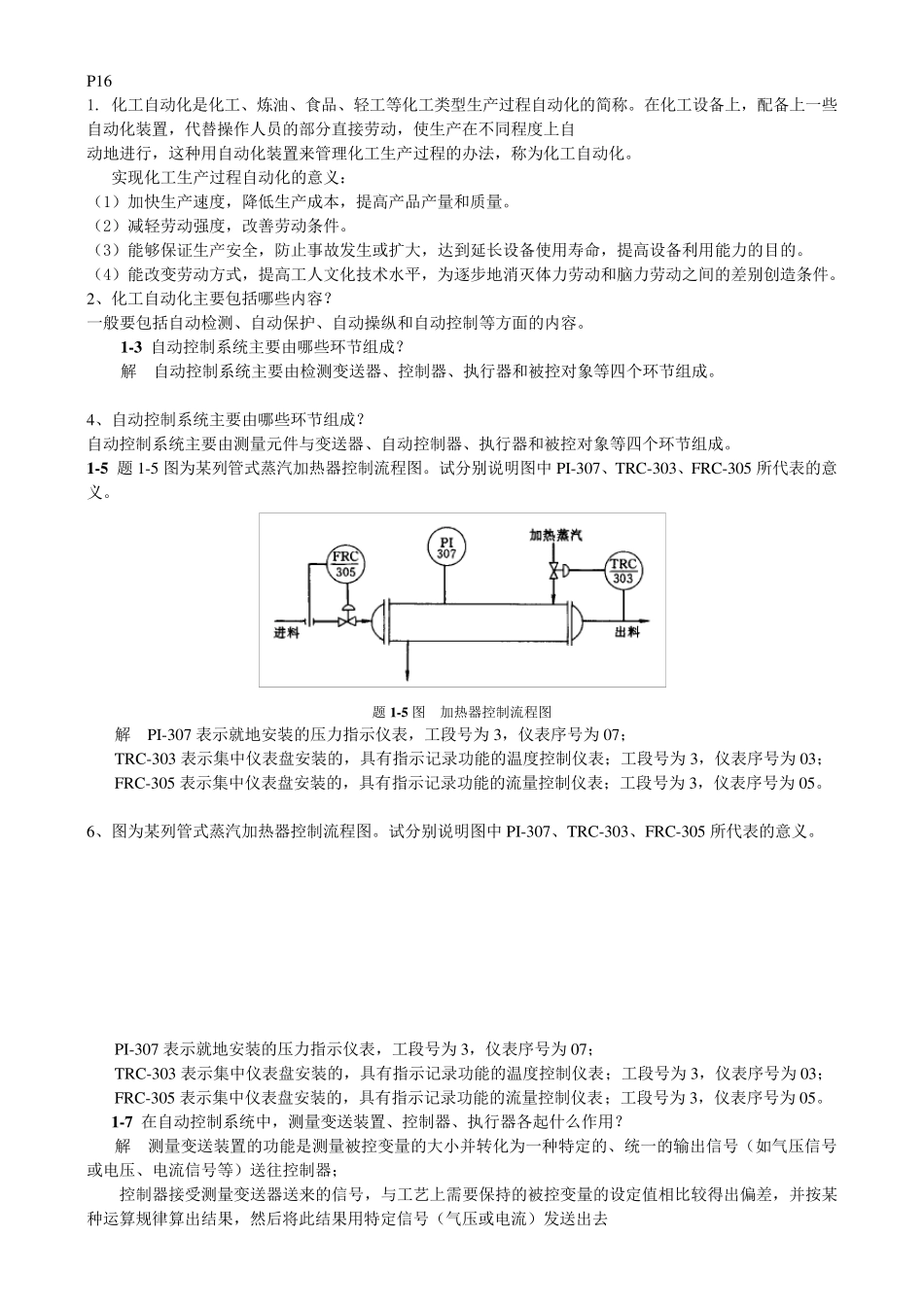

P16 1. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自 动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。 က 实现化工生产过程自动化的意义： （1）加快生产速度，降低生产成本，提高产品产量和质量。 （2）减轻劳动强度，改善劳动条件。 （3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。 （4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。 2、化工自动化主要包括哪些内容？ 一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。 1 -3 自动控制系统主要由哪些环节组成？ 解 自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。 4、自动控制系统主要由哪些环节组成？ 自动控制系统主要由测量元件与 变送器、自动控制器、执行器和被控对象等四个环节组成。 1 -5 题 1-5 图 为某 列 管式蒸 汽 加热 器控制流 程图 。试 分别说 明 图 中 PI-307、TRC-303、FRC-305 所 代表 的意义。 题 1 -5 图 加热 器控制流 程图 解 PI-307 表 示 就 地安装的压 力指 示 仪 表 ，工段 号 为 3，仪 表 序 号 为 07； TRC-303 表 示 集 中 仪 表 盘 安装的，具 有 指 示 记 录 功 能的温 度控制仪 表 ； 工段 号 为 3，仪 表 序 号 为 03； FRC-305 表 示 集 中 仪 表 盘 安装的，具 有 指 示 记 录 功 能的流 量控制仪 表 ； 工段 号 为 3，仪 表 序 号 为 05。 6、图 为某 列 管式蒸 汽 加热 器控制流 程图 。试 分别说 明 图 中 PI-307、TRC-303、FRC-305 所 代表 的意义。 PI-307 表 示 就 地安装的压 力指 示 仪 表 ，工段 号 为 3，仪 表 序 号 为 07； TRC-303 表 示 集 中 仪 表 盘 安装的，具 有 指 示 记 录 功 能的温 度控制仪 表 ； 工段 号 为 3，仪 表 序 号 为 03； FRC-305 表 示 集 中 仪 表 盘 安装的，具 有 指 示 记 录 功 能的流 量控制仪 表 ； 工段 号 为 3，仪 表 序 号 为 05。 1 -7 在自动控制系统中 ，测量变送装置、控制器、执行器各 起...
