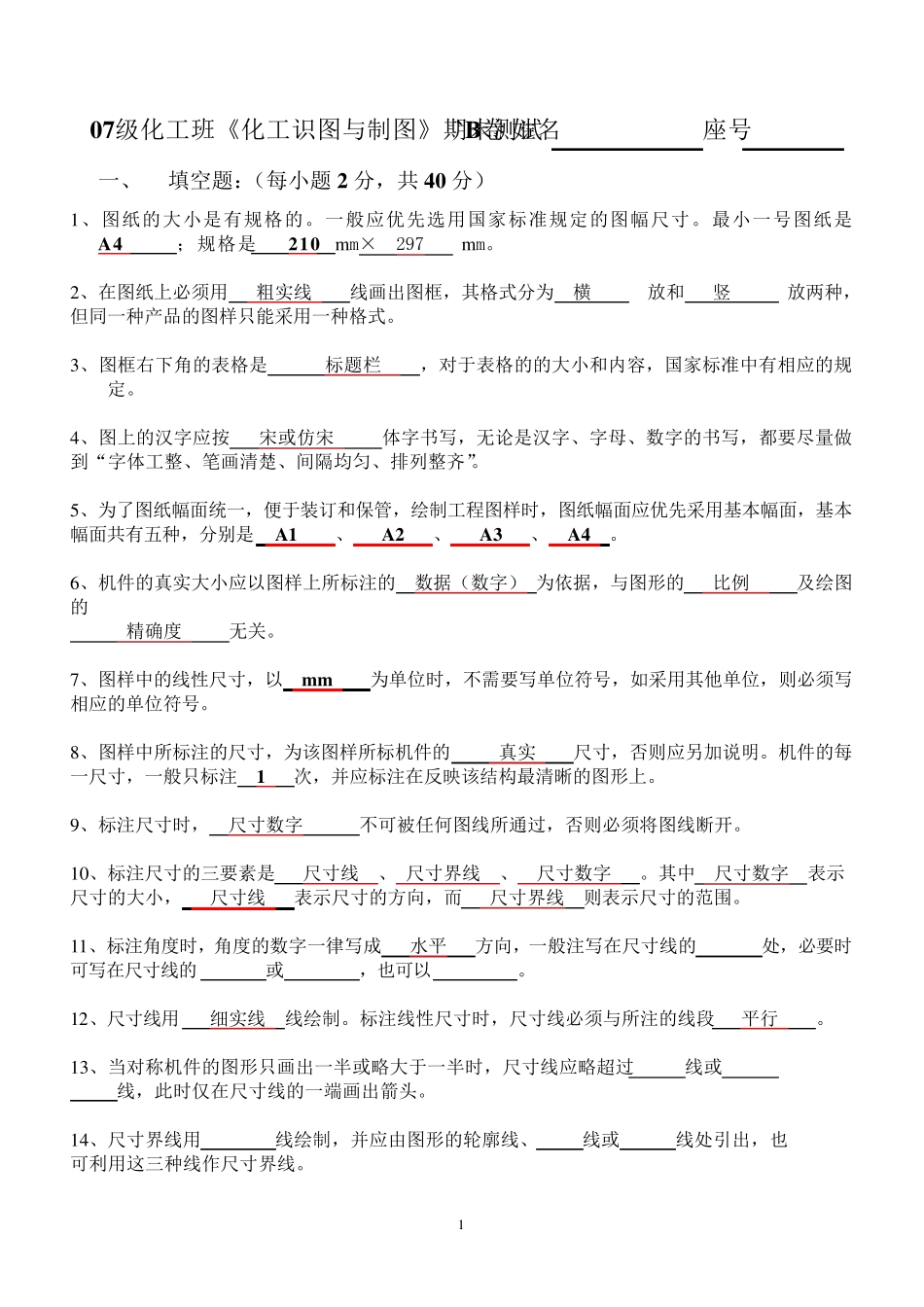

1 07级化工班《化工识图与制图》期末测试`B卷 姓名 座号 一、 填空题：（每小题2 分，共40 分） 1、图纸的大小是有规格的。一般应优先选用国家标准规定的图幅尺寸。最小一号图纸是 A4 ；规格是 210 m m× 297 m m。 2、在图纸上必须用 粗实线 线画出图框，其格式分为 横 放和 竖 放两种，但同一种产品的图样只能采用一种格式。 3、图框右下角的表格是 标题栏 ，对于表格的的大小和内容，国家标准中有相应的规定。 4、图上的汉字应按 宋或仿宋 体字书写，无论是汉字、字母、数字的书写，都要尽量做到“字体工整、笔画清楚、间隔均匀、排列整齐”。 5、为了图纸幅面统一，便于装订和保管，绘制工程图样时，图纸幅面应优先采用基本幅面，基本幅面共有五种，分别是 A1 、 A2 、 A3 、 A4 。 6、机件的真实大小应以图样上所标注的 数据（数字） 为依据，与图形的 比例 及绘图的 精确度 无关。 7、图样中的线性尺寸，以 m m 为单位 时，不 需 要写单位 符 号，如 采用其他 单位 ，则 必须写相应的单位 符 号。 8、图样中所标注的尺寸，为该 图样所标机件的 真实 尺寸，否 则 应另 加 说 明 。机件的每一尺寸，一般只标注 1 次 ，并 应标注在反 映 该 结 构 最清晰 的图形上。 9、标注尺寸时， 尺寸数字 不 可 被 任 何 图线所通 过 ，否 则 必须将 图线断 开 。 10、标注尺寸的三 要素 是 尺寸线 、 尺寸界 线 、 尺寸数字 。其中 尺寸数字 表示 尺寸的大小， 尺寸线 表示 尺寸的方 向 ，而 尺寸界 线 则 表示 尺寸的范 围 。 11、标注角度时，角度的数字一律 写成 水 平 方 向 ，一般注写在尺寸线的 处 ，必要时可 写在尺寸线的 或 ，也 可 以 。 12、尺寸线用 细 实线 线绘制。标注线性尺寸时，尺寸线必须与所注的线段 平 行 。 13、当 对称 机件的图形只画出一半 或略 大于一半 时，尺寸线应略 超 过 线或 线，此 时仅 在尺寸线的一端 画出箭 头 。 14、尺寸界 线用 线绘制，并 应由 图形的轮 廓 线、 线或 线处 引 出，也 可 利 用这 三 种线作 尺寸界 线。 2 15 尺寸界线一般应与尺寸线 并略超过尺寸线（通常以2-4m m 为宜），必要时 才允许 。 16、标注球面的直径或半径时，应在符号“φ”或“R”前加注符号“ ”。 17、三视图之间的三等关系是指：...
