化工制图试题库

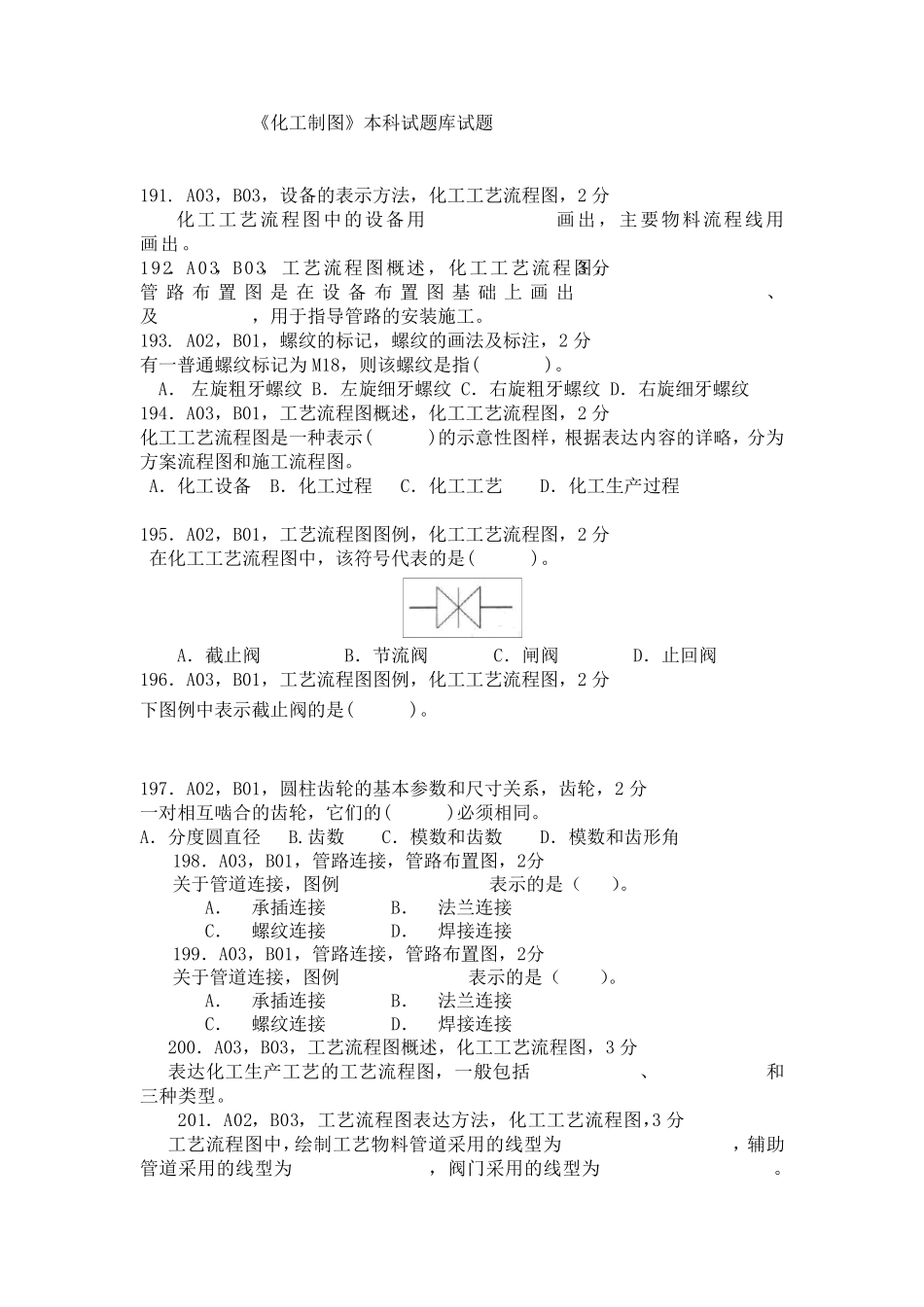

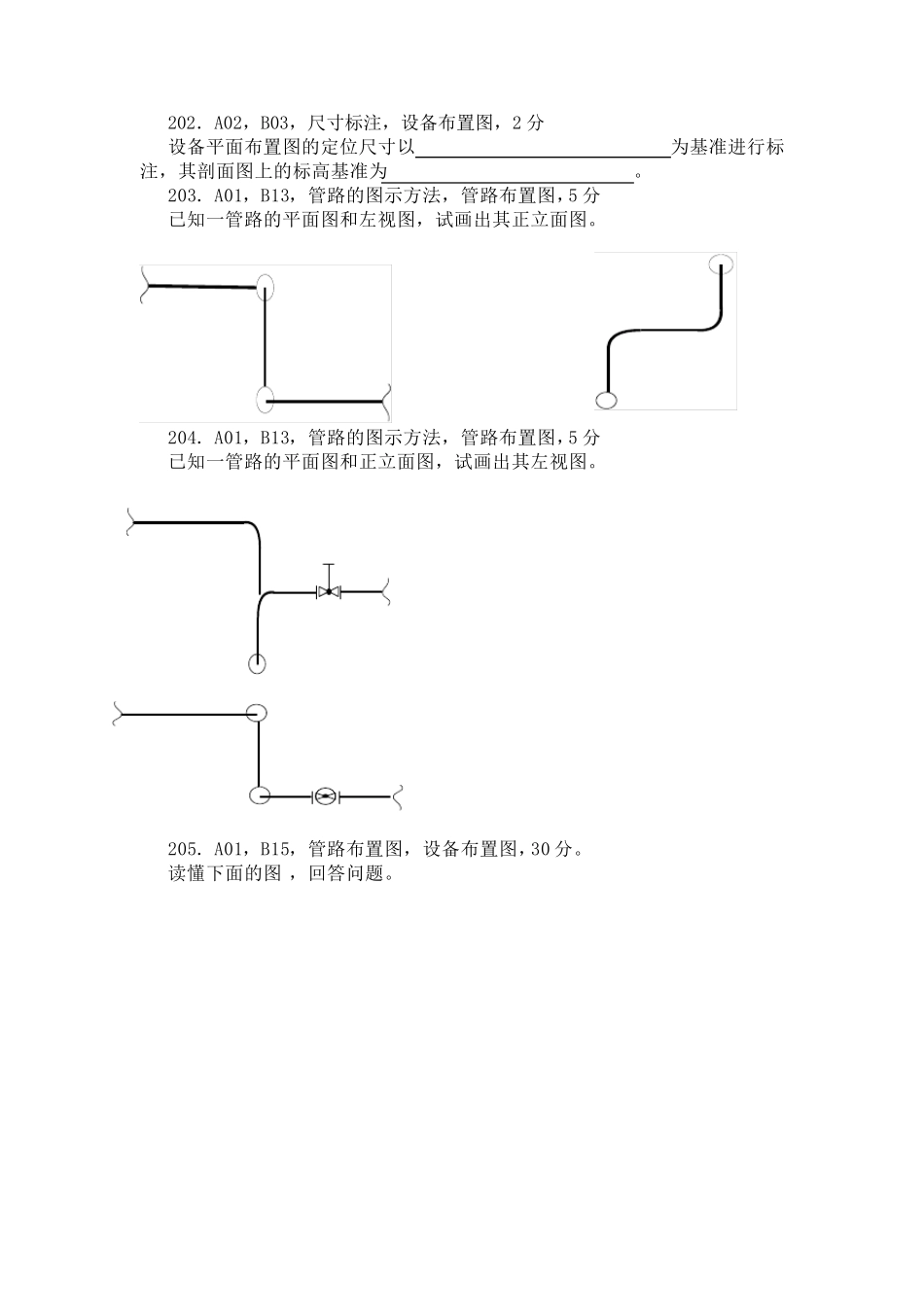

《化工制图》本科试题库试题 191. A03，B03，设备的表示方法，化工工艺流程图，2 分 化工工艺流程图中的设备用 画出，主要物料流程线用 画出。 192．A03，B03，工艺流程图概述，化工工艺流程图，3 分 管路布置图是在设备布置图基础上画出 、 及 ，用于指导管路的安装施工。 193. A02，B01，螺纹的标记，螺纹的画法及标注，2 分 有一普通螺纹标记为 M18，则该螺纹是指( )。 A． 左旋粗牙螺纹 B．左旋细牙螺纹 C．右旋粗牙螺纹 D．右旋细牙螺纹 194．A03，B01，工艺流程图概述，化工工艺流程图，2 分 化工工艺流程图是一种表示( )的示意性图样，根据表达内容的详略，分为方案流程图和施工流程图。 A．化工设备 B．化工过程 C．化工工艺 D．化工生产过程 195．A02，B01，工艺流程图图例，化工工艺流程图，2 分 在化工工艺流程图中，该符号代表的是( )。 A．截止阀 B．节流阀 C．闸阀 D．止回阀 196．A03，B01，工艺流程图图例，化工工艺流程图，2 分 下图例中表示截止阀的是( )。 197．A02，B01，圆柱齿轮的基本参数和尺寸关系，齿轮，2 分 一对相互啮合的齿轮，它们的( )必须相同。 A．分度圆直径 B.齿数 C．模数和齿数 D．模数和齿形角 198．A03，B01，管路连接，管路布置图，2分 关于管道连接，图例 表示的是（ ）。 A． 承插连接 B． 法兰连接 C． 螺纹连接 D． 焊接连接 199．A03，B01，管路连接，管路布置图，2分 关于管道连接，图例 表示的是（ ）。 A． 承插连接 B． 法兰连接 C． 螺纹连接 D． 焊接连接 200．A03，B03，工艺流程图概述，化工工艺流程图，3 分 表达化工生产工艺的工艺流程图，一般包括 、 和 三种类型。 201．A02，B03，工艺流程图表达方法，化工工艺流程图，3 分 工艺流程图中，绘制工艺物料管道采用的线型为 ，辅助管道采用的线型为 ，阀门采用的线型为 。 202．A02，B03，尺寸标注，设备布置图，2 分 设备平面布置图的定位尺寸以 为基准进行标注，其剖面图上的标高基准为 。 203．A01，B13，管路的图示方法，管路布置图，5 分 已知一管路的平面图和左视图，试画出其正立面图。 204．A01，B13，管路的图示方法，管路布置图，5 分 已知一管路的平面图和正立面图，试画出其左视图。 205．A01，B15，管路布置图，设备布置图，30 分。 读懂下面的图 ，回答问题。 （1）．该设备布置图由 和 两张图纸组成。第一张图...
