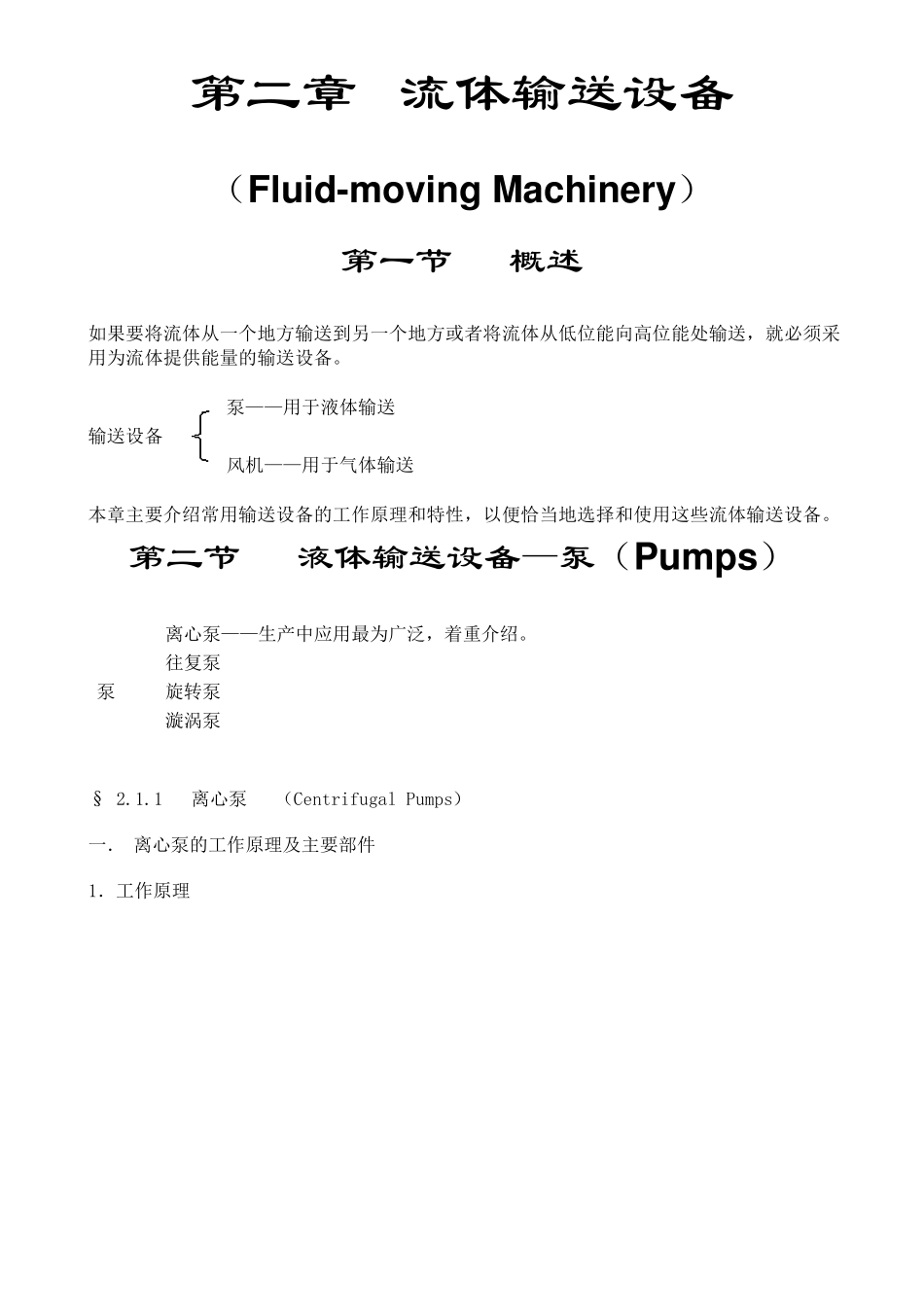

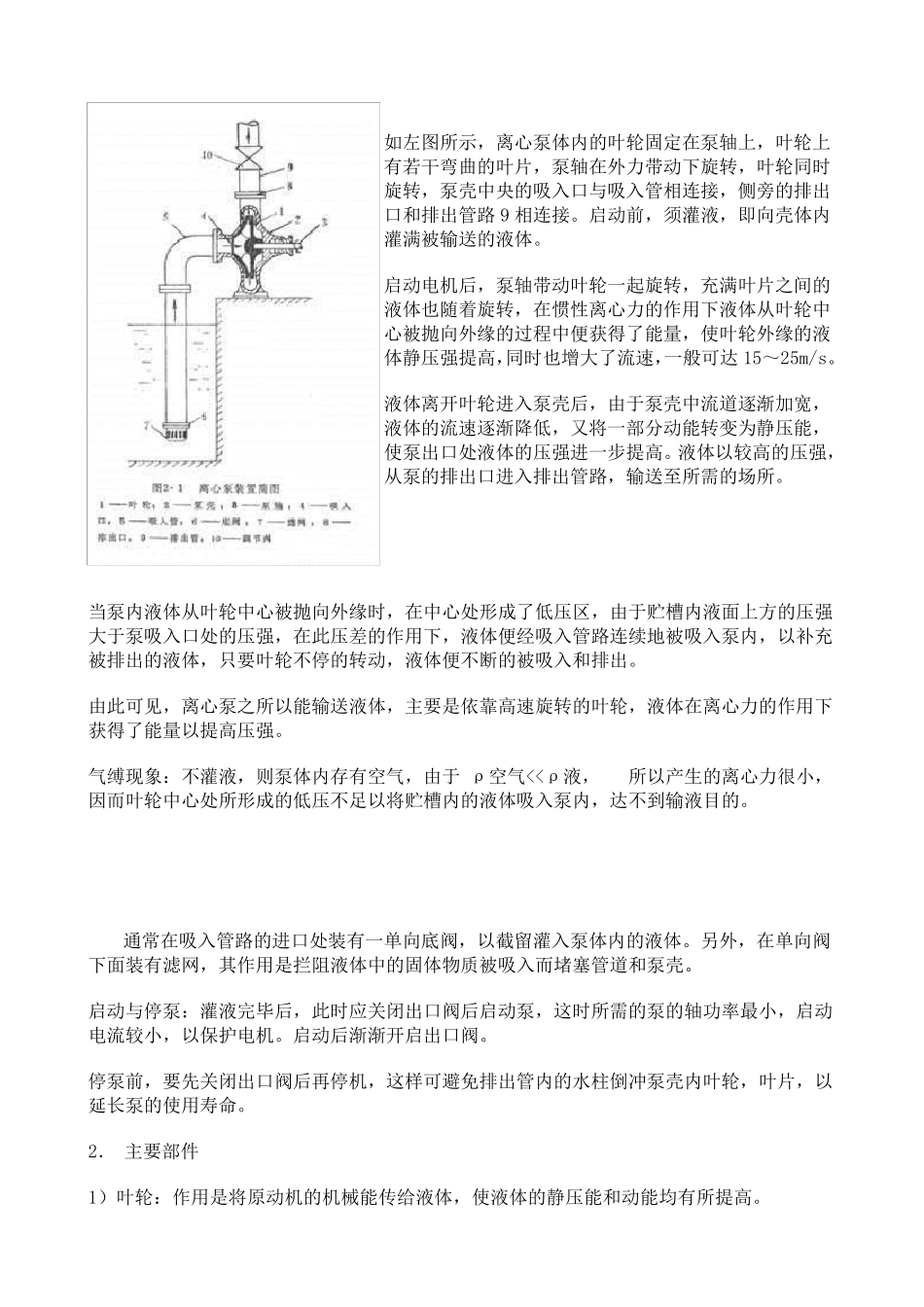

第二章 流体输送设备 （Fluid-moving Machinery） 第一节 概述 如果要将流体从一个地方输送到另一个地方或者将流体从低位能向高位能处输送，就必须采用为流体提供能量的输送设备。 泵——用于液体输送 输送设备 风机——用于气体输送 本章主要介绍常用输送设备的工作原理和特性，以便恰当地选择和使用这些流体输送设备。 第二节 液体输送设备—泵（Pumps） 泵 离心泵——生产中应用最为广泛，着重介绍。 往复泵 旋转泵 漩涡泵 § 2.1.1 离心泵 （Centrifugal Pumps） 一． 离心泵的工作原理及主要部件 1．工作原理 如 左 图 所 示 ， 离 心 泵 体 内 的 叶 轮 固 定 在 泵 轴 上 ， 叶 轮 上有 若 干 弯 曲 的 叶 片 ， 泵 轴 在 外 力 带 动 下 旋 转 ， 叶 轮 同 时旋 转 ， 泵 壳 中 央 的 吸 入 口 与 吸 入 管 相 连 接 ， 侧 旁 的 排 出口 和 排 出 管 路 9 相 连 接 。 启 动 前 ， 须 灌 液 ， 即 向 壳 体 内灌 满 被 输 送 的 液 体 。 启 动 电 机 后 ， 泵 轴 带 动 叶 轮 一 起 旋 转 ， 充 满 叶 片 之 间 的液 体 也 随 着 旋 转 ， 在 惯 性 离 心 力 的 作 用 下 液 体 从 叶 轮 中心 被 抛 向 外 缘 的 过 程 中 便 获 得 了 能 量 ， 使 叶 轮 外 缘 的 液体 静 压 强 提 高 ，同 时 也 增 大 了 流 速 ，一 般 可 达 15～ 25m/s。 液 体 离 开 叶 轮 进 入 泵 壳 后 ， 由 于 泵 壳 中 流 道 逐 渐 加 宽 ，液 体 的 流 速 逐 渐 降 低 ， 又 将 一 部 分 动 能 转 变 为 静 压 能 ，使 泵 出 口 处 液 体 的 压 强 进 一 步 提 高 。 液 体 以 较 高 的 压 强 ，从 泵 的 排 出 口 进 入 排 出 管 路 ， 输 送 至 所 需 的 场 所 。 当 泵 内 液 体 从 叶 轮 中 心 被 抛 向 外 缘 时 ， 在 中 心 处 形成了 低 压 区， 由 于 贮槽内 液 面上 方的 压 强大 于 泵 吸 入 口 处 的 压 强 ， 在 此压 差的 作 用 下 ， 液 体 便 经吸 入 管 路 连 续地被 吸 入 泵 内 ， 以 补充被 排 出 的 液 体 ， 只要叶 轮 不停...
