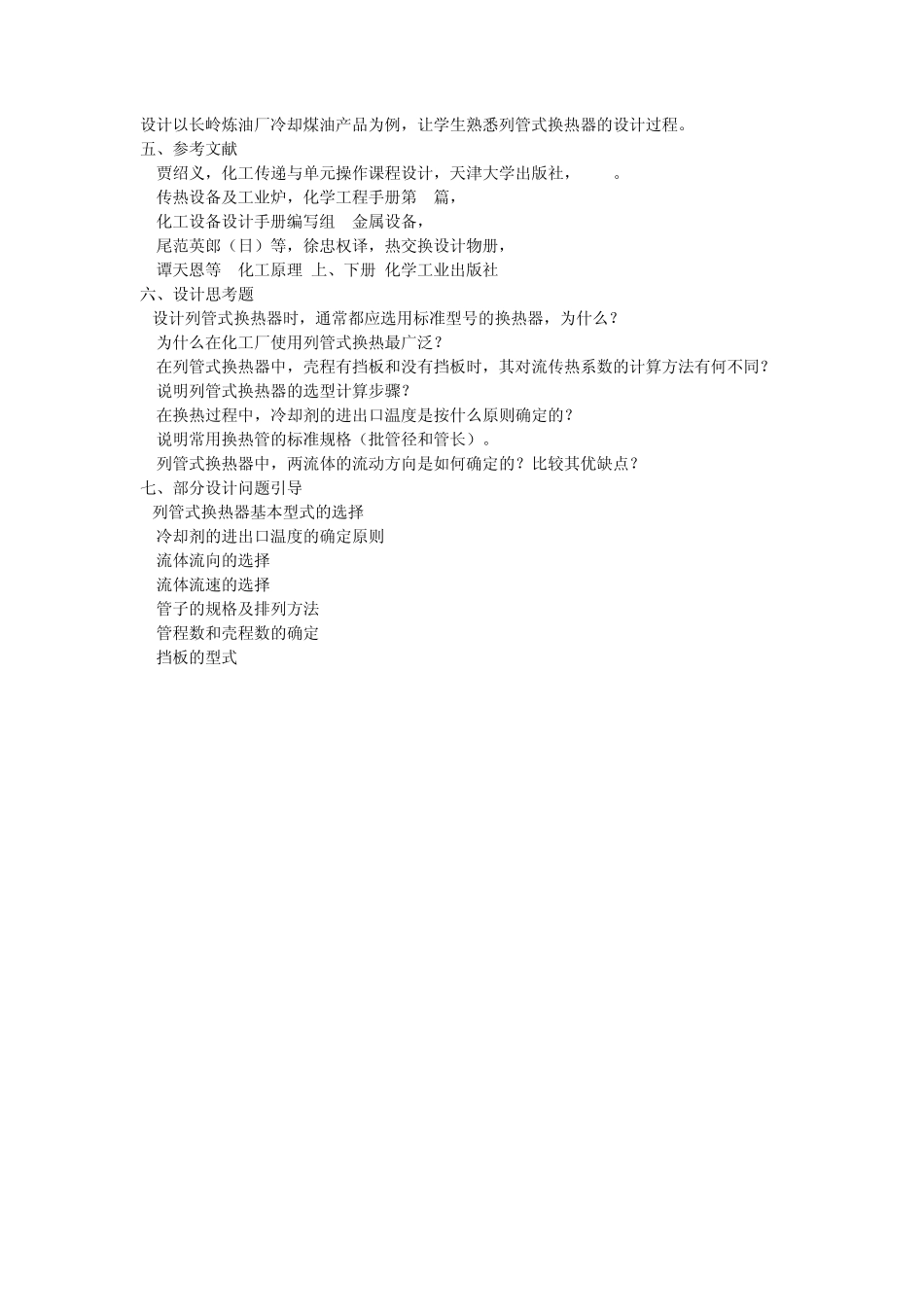

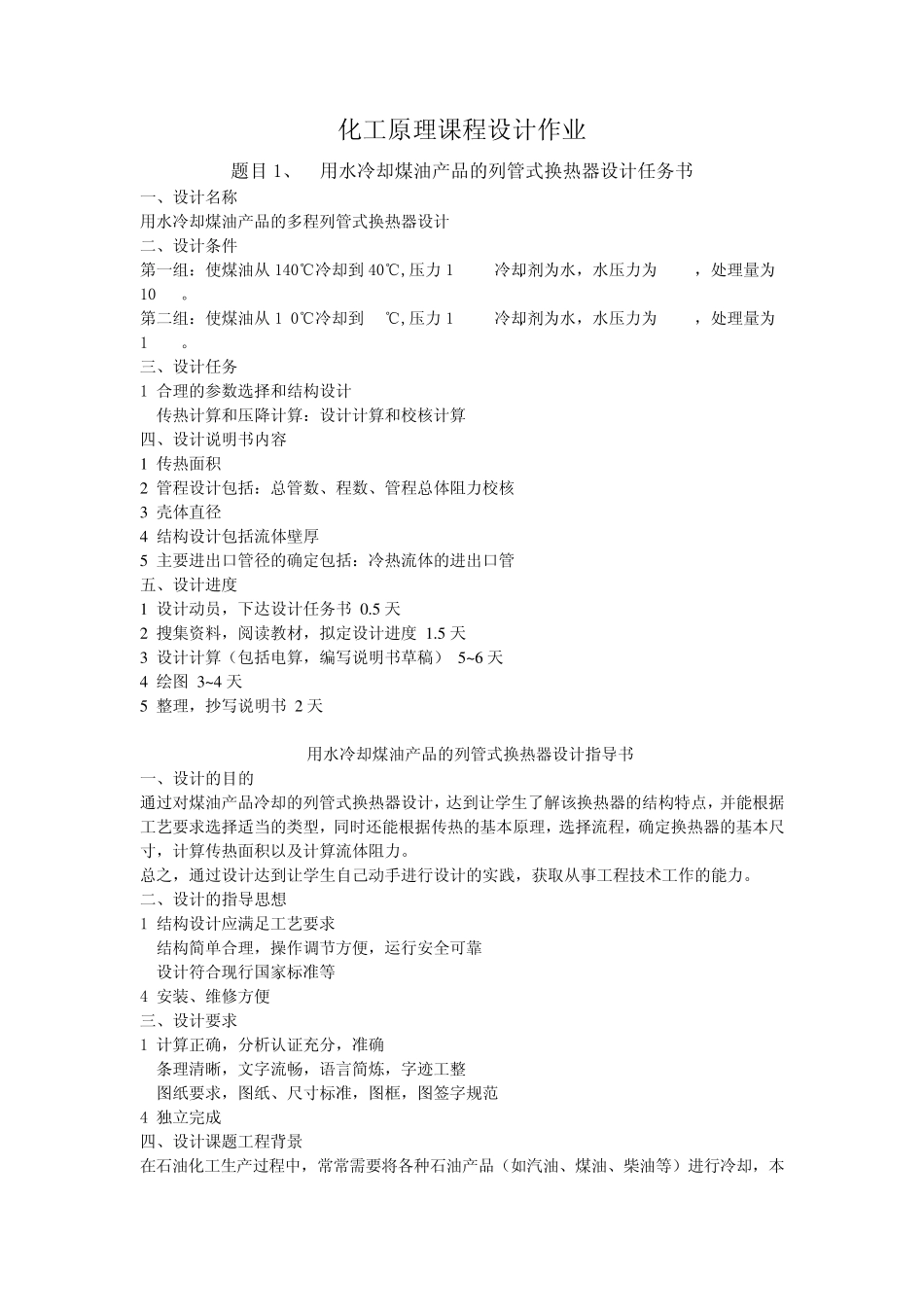

化工原理课程设计作业 题目1、2 用水冷却煤油产品的列管式换热器设计任务书 一、设计名称 用水冷却煤油产品的多程列管式换热器设计 二、设计条件 第一组：使煤油从140℃冷却到 40℃,压力 1bar ,冷却剂为水，水压力为 3bar，处理量为10t/h。 第二组：使煤油从150℃冷却到 35℃,压力 1bar ,冷却剂为水，水压力为 3bar，处理量为15t/h。 三、设计任务 1 合理的参数选择和结构设计 2 传热计算和压降计算：设计计算和校核计算 四、设计说明书内容 1 传热面积 2 管程设计包括：总管数、程数、管程总体阻力校核 3 壳体直径 4 结构设计包括流体壁厚 5 主要进出口管径的确定包括：冷热流体的进出口管 五、设计进度 1 设计动员，下达设计任务书 0.5 天 2 搜集资料，阅读教材，拟定设计进度 1.5 天 3 设计计算（包括电算，编写说明书草稿） 5~6 天 4 绘图 3~4 天 5 整理，抄写说明书 2 天 用水冷却煤油产品的列管式换热器设计指导书 一、设计的目的 通过对煤油产品冷却的列管式换热器设计，达到让学生了解该换热器的结构特点，并能根据工艺要求选择适当的类型，同时还能根据传热的基本原理，选择流程，确定换热器的基本尺寸，计算传热面积以及计算流体阻力。 总之，通过设计达到让学生自己动手进行设计的实践，获取从事工程技术工作的能力。 二、设计的指导思想 1 结构设计应满足工艺要求 2 结构简单合理，操作调节方便，运行安全可靠 3 设计符合现行国家标准等 4 安装、维修方便 三、设计要求 1 计算正确，分析认证充分，准确 2 条理清晰，文字流畅，语言简炼，字迹工整 3 图纸要求，图纸、尺寸标准，图框，图签字规范 4 独立完成 四、设计课题工程背景 在石油化工生产过程中，常常需要将各种石油产品（如汽油、煤油、柴油等）进行冷却，本设计以长岭炼油厂冷却煤油产品为例，让学生熟悉列管式换热器的设计过程。 五、参考文献 1 贾绍义，化工传递与单元操作课程设计，天津大学出版社，2002。8 2 传热设备及工业炉，化学工程手册第 8篇，1987 3 化工设备设计手册编写组. 金属设备，1975 4 尾范英郎（日）等，徐忠权译，热交换设计物册，1981 5 谭天恩等. 化工原理(上、下册)化学工业出版社. 六、设计思考题 1设计列管式换热器时，通常都应选用标准型号的换热器，为什么？ 2 为什么在化工厂使用列管式换热最广泛？ 3 在列管式换热器中，壳程有挡板和没有挡...
