化工原理课程设计列管式换热器

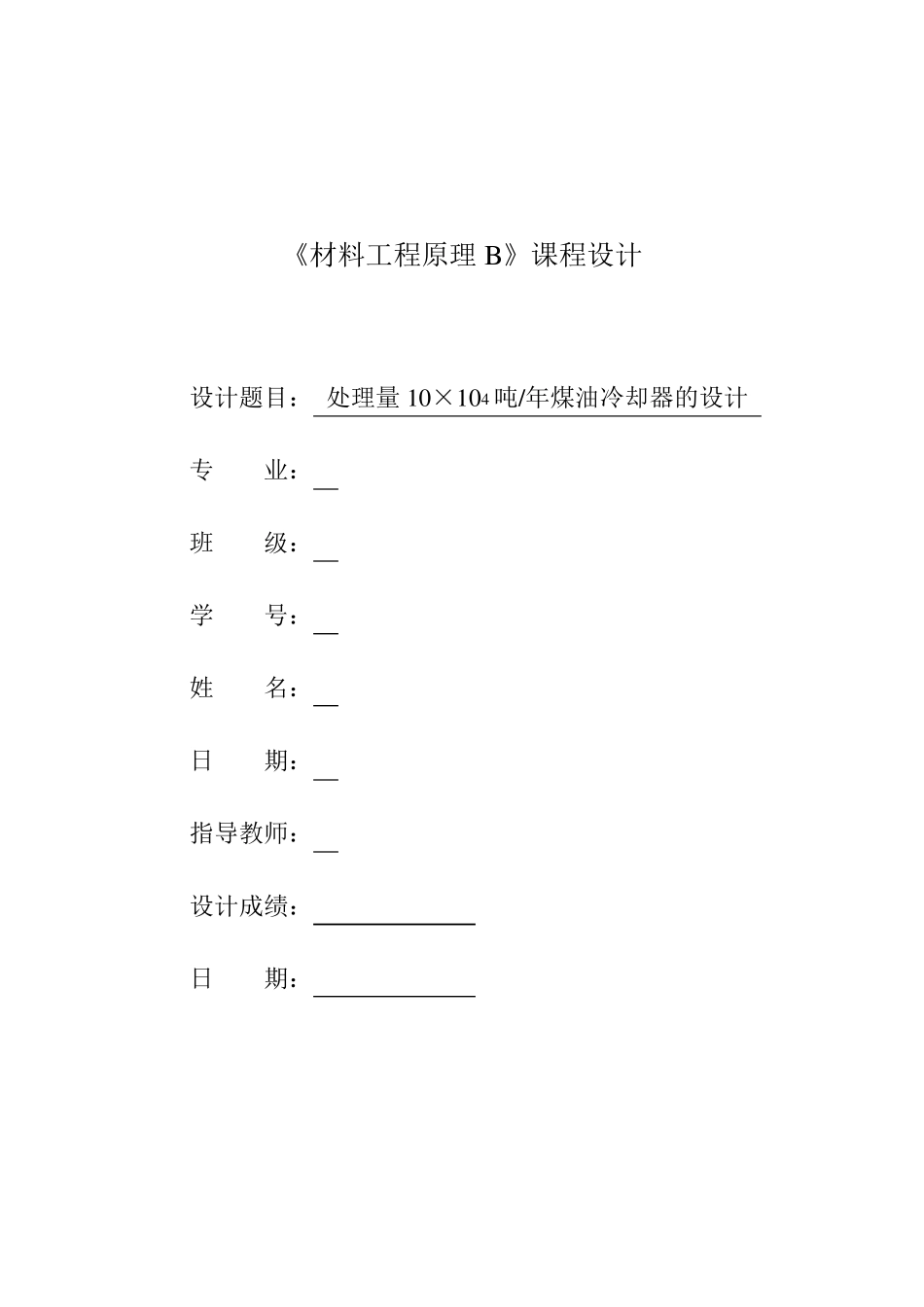

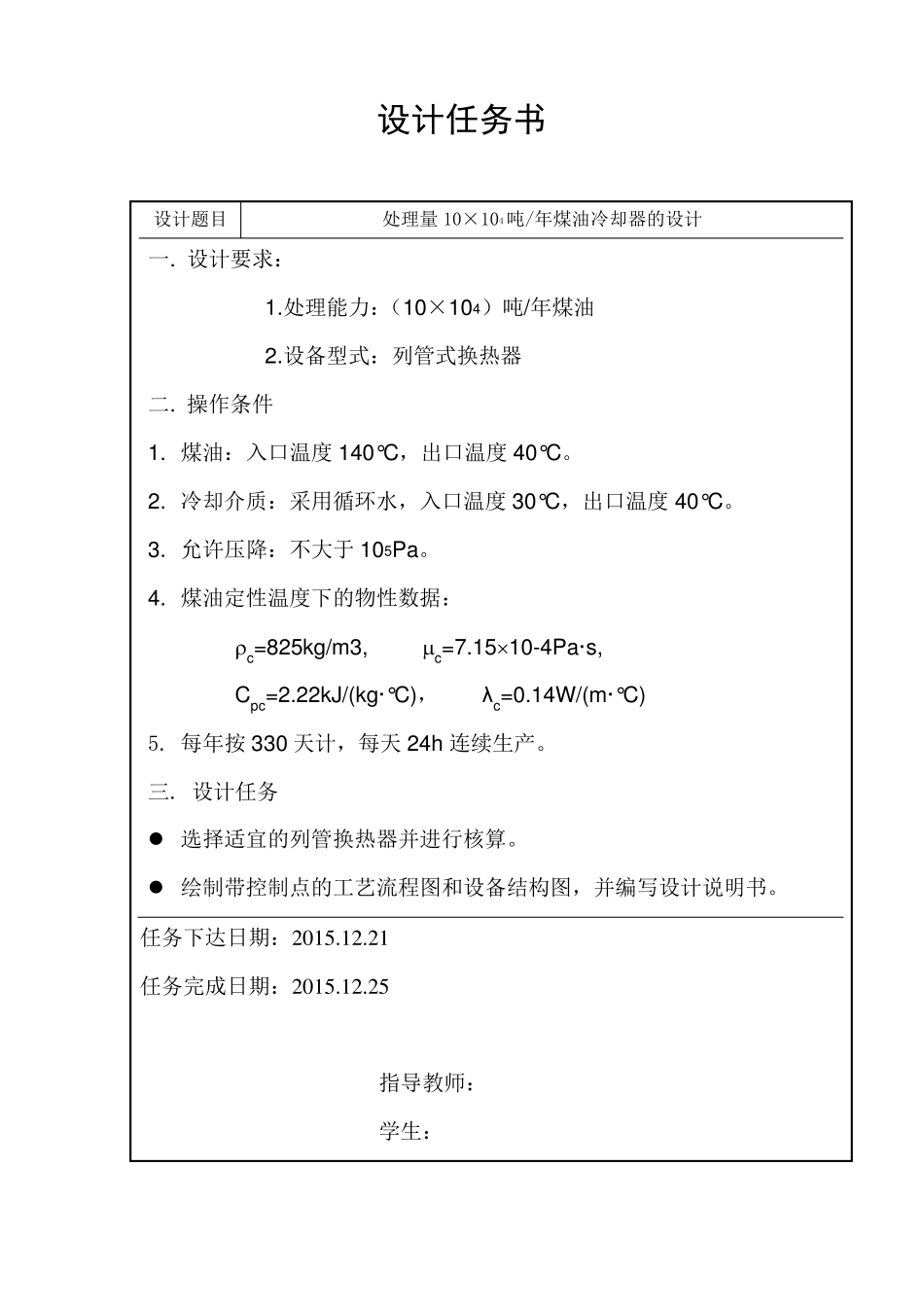

《材料工程原理B 》课程设计 设计题目： 处理量10×104 吨/年煤油冷却器的设计 专 业： 班 级： 学 号： 姓 名： 日 期： 指导教师： 设计成绩： 日 期： 设计任务书 设计题目 处理量10×104吨/年煤油冷却器的设计 一. 设计要求： 1.处理能力：（10×104）吨/年煤油 2.设备型式：列管式换热器 二. 操作条件 1. 煤油：入口温度 140°C，出口温度 40°C。 2. 冷却介质：采用循环水，入口温度 30°C，出口温度 40°C。 3. 允许压降：不大于 105Pa。 4. 煤油定性温度下的物性数据： c=825kg/m3, c=7.1510-4Pa·s, Cpc=2.22kJ/(kg·°C)， λc=0.14W/(m·°C) 5. 每年按 330 天计，每天 24h 连续生产。 三. 设计任务  选择适宜的列管换热器并进行核算。  绘制带控制点的工艺流程图和设备结构图，并编写设计说明书。 任务下达日期：2 0 1 5 .1 2 .2 1 任务完成日期：2 0 1 5 .1 2 .2 5 指导教师： 学生： 目录 一、概述 ........................................................................................................................ 1 二、设计方案说明 ........................................................................................................ 1 2.1 列管式换热器设计简介 ................................................................................. 1 2.2 列管式换热器的类型 ..................................................................................... 2 2.2.1 固定管板式 .......................................................................................... 2 2.2.2 浮头式换热器 ...................................................................................... 2 2.2.3 U 型管式换热器 ................................................................................... 3 2.2.4 填料函式换热器 .................................................................................. 3 2.3 换热器类型的选择 ......................................................................................... 3 2.4 流体流径流速的选择 .......................................................................................
