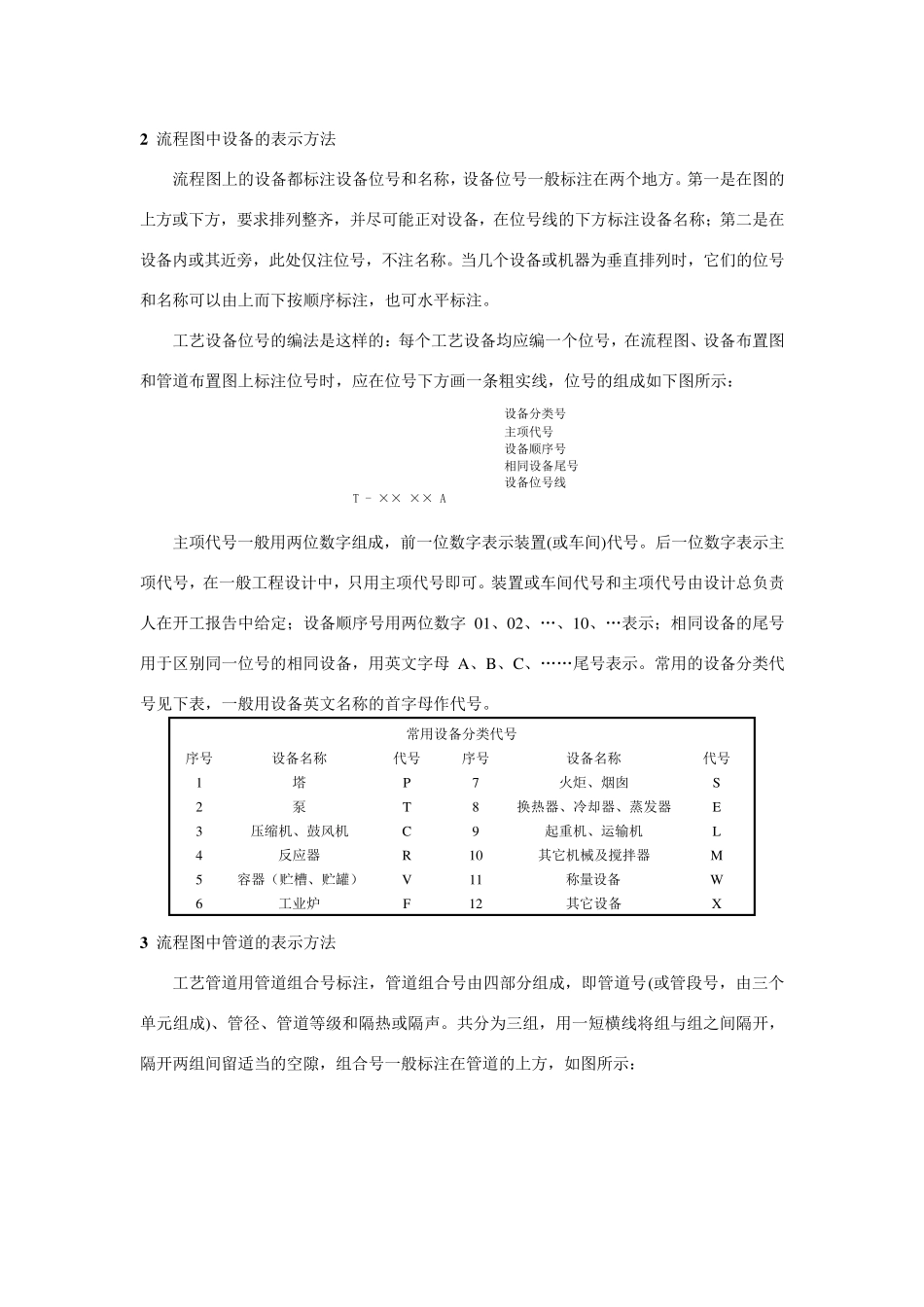

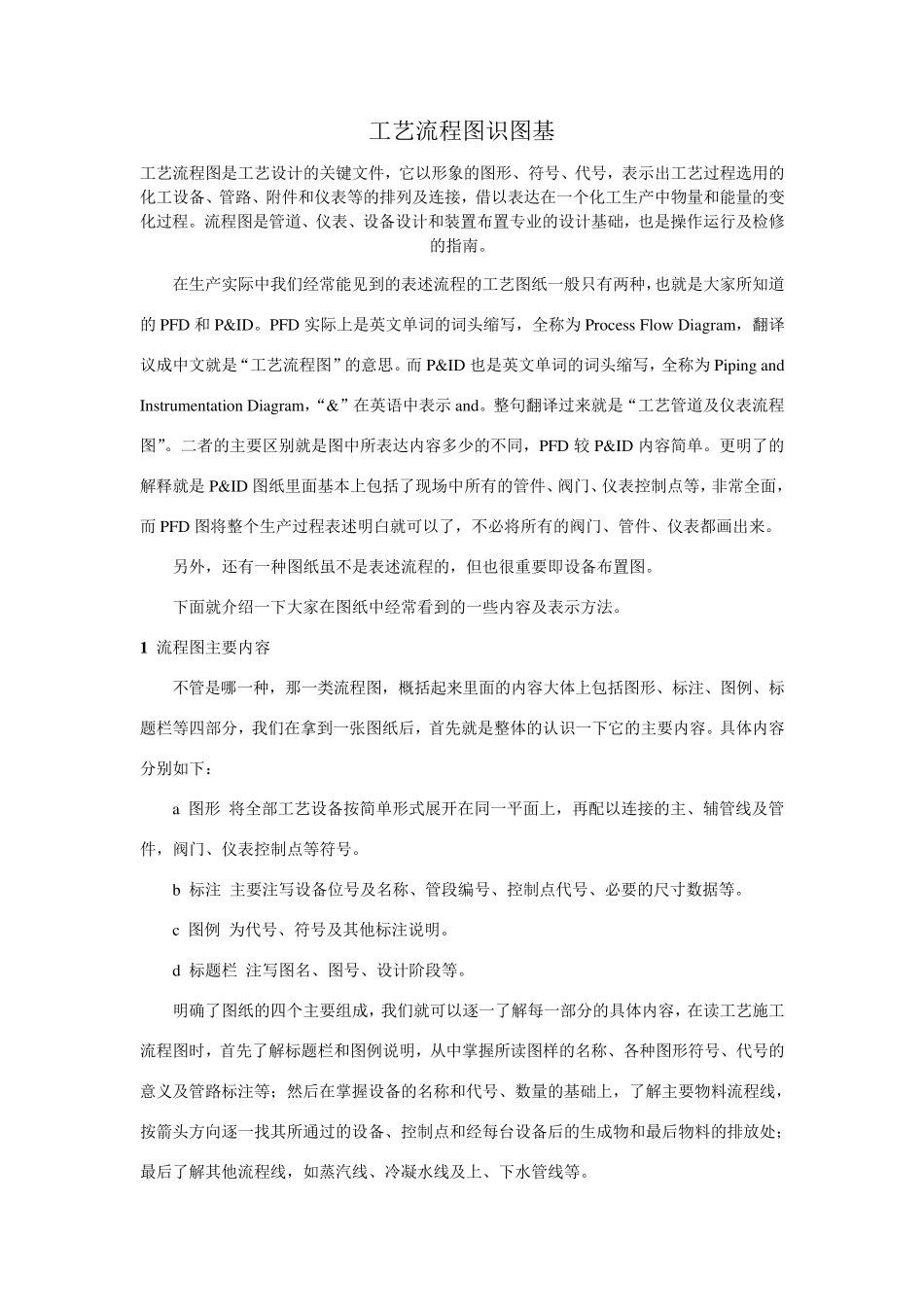

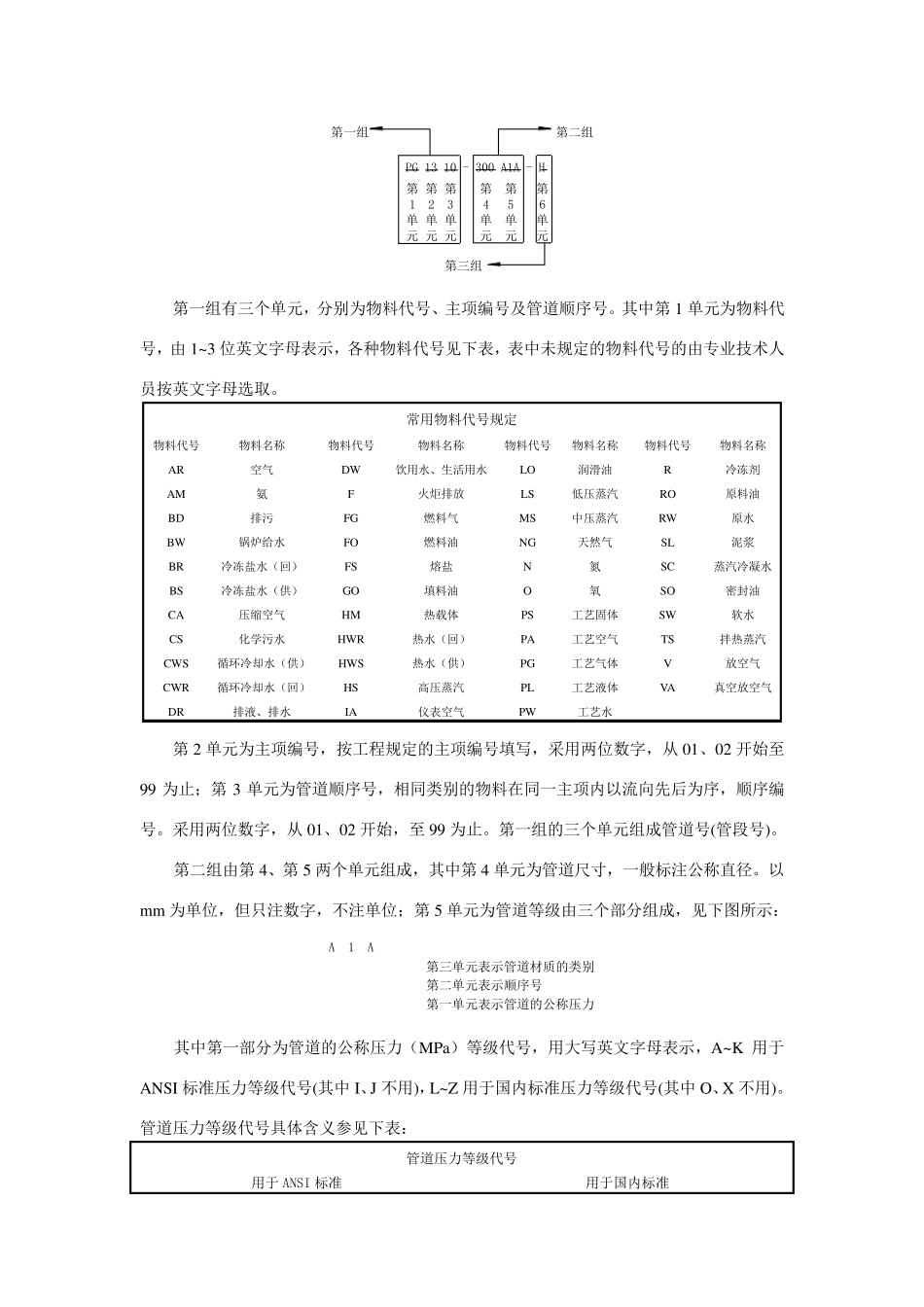

工艺流程图识图基 工艺流程图是工艺设计的关键文件，它以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表等的排列及连接，借以表达在一个化工生产中物量和能量的变化过程。流程图是管道、仪表、设备设计和装置布置专业的设计基础，也是操作运行及检修的指南。 在生产实际中我们经常能见到的表述流程的工艺图纸一般只有两种，也就是大家所知道的PFD 和P&ID。PFD 实际上是英文单词的词头缩写，全称为Process Flow Diagram，翻译议成中文就是“工艺流程图”的意思。而 P&ID 也是英文单词的词头缩写，全称为Piping and Instrumentation Diagram，“&”在英语中表示and。整句翻译过来就是“工艺管道及仪表流程图”。二者的主要区别就是图中所表达内容多少的不同，PFD 较 P&ID 内容简单。更明了的解释就是P&ID 图纸里面基本上包括了现场中所有的管件、阀门、仪表控制点等，非常全面，而 PFD 图将整个生产过程表述明白就可以了，不必将所有的阀门、管件、仪表都画出来。 另外，还有一种图纸虽不是表述流程的，但也很重要即设备布置图。 下面就介绍一下大家在图纸中经常看到的一些内容及表示方法。 1 流程图主要内容 不管是哪一种，那一类流程图，概括起来里面的内容大体上包括图形、标注、图例、标题栏等四部分，我们在拿到一张图纸后，首先就是整体的认识一下它的主要内容。具体内容分别如下： a 图形 将全部工艺设备按简单形式展开在同一平面上，再配以连接的主、辅管线及管件，阀门、仪表控制点等符号。 b 标注 主要注写设备位号及名称、管段编号、控制点代号、必要的尺寸数据等。 c 图例 为代号、符号及其他标注说明。 d 标题栏 注写图名、图号、设计阶段等。 明确了图纸的四个主要组成，我们就可以逐一了解每一部分的具体内容，在读工艺施工流程图时，首先了解标题栏和图例说明，从中掌握所读图样的名称、各种图形符号、代号的意义及管路标注等；然后在掌握设备的名称和代号、数量的基础上，了解主要物料流程线，按箭头方向逐一找其所通过的设备、控制点和经每台设备后的生成物和最后物料的排放处；最后了解其他流程线，如蒸汽线、冷凝水线及上、下水管线等。 2 流程图中设备的表示方法 流程图上的设备都标注设备位号和名称，设备位号一般标注在两个地方。第一是在图的上方或下方，要求排列整齐，并尽可能正对设备，在位号线的下方标注设备名称；第二是在设备内或其近旁，此处仅注位...
