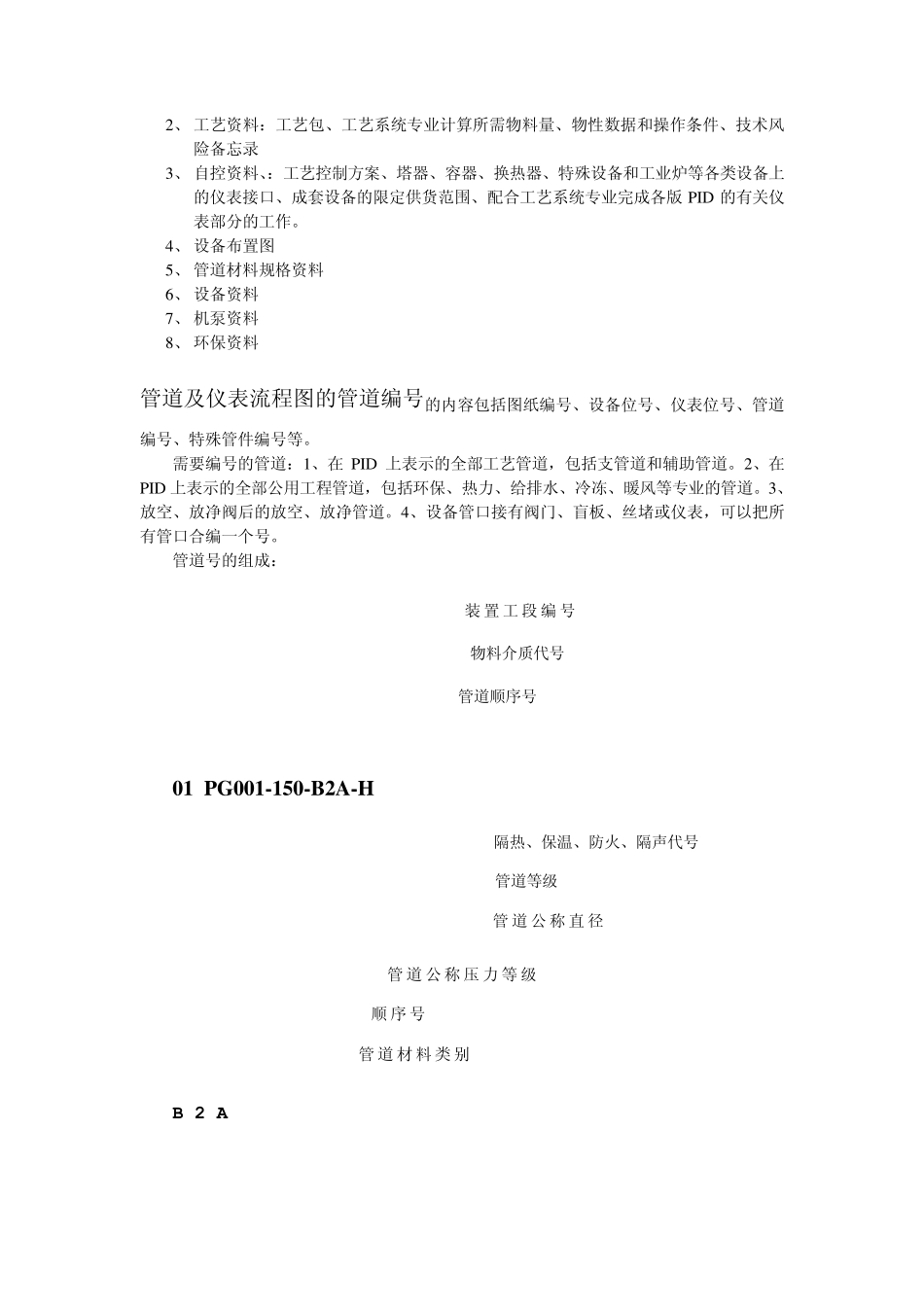

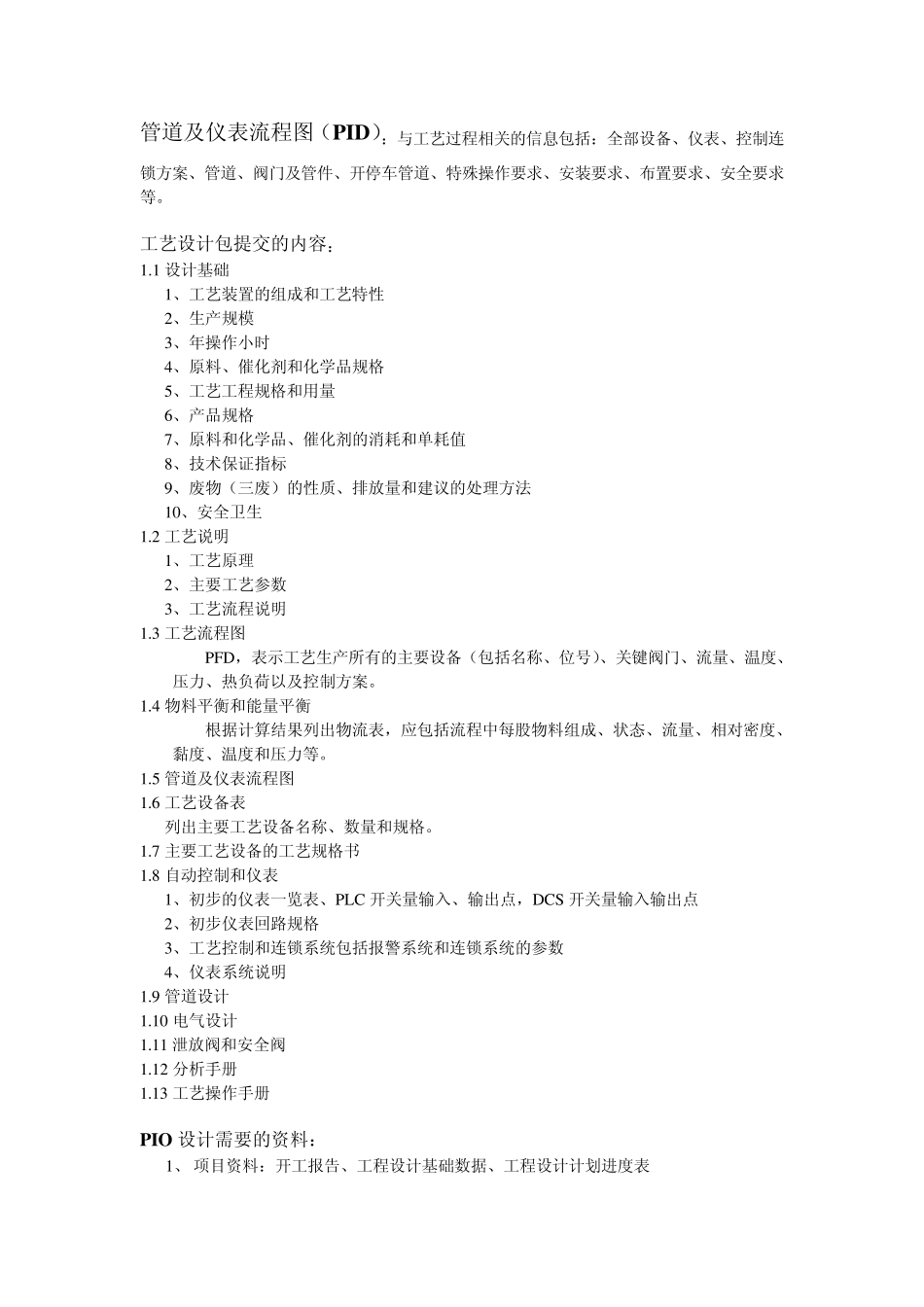

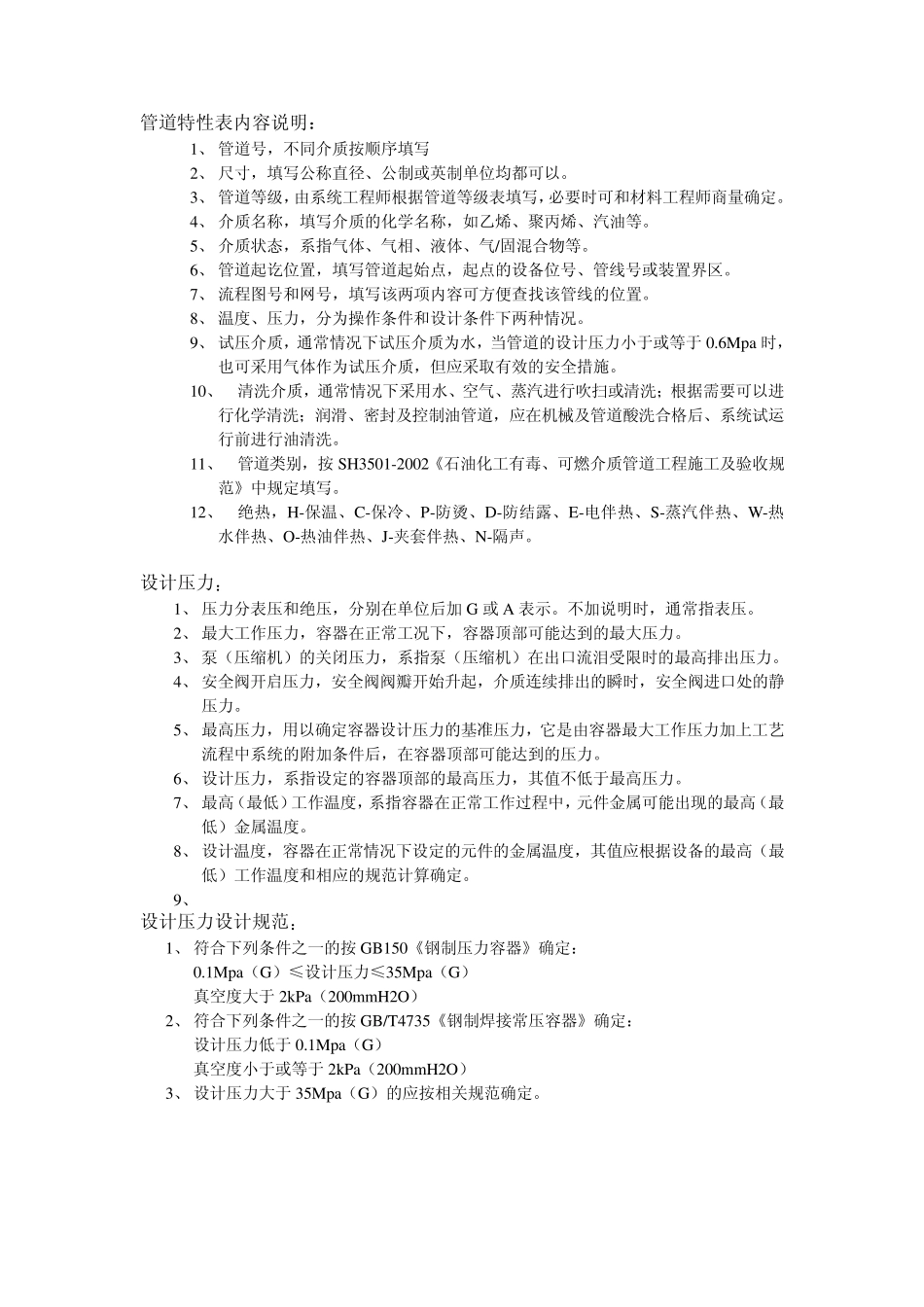

管道及仪表流程图（PID）：与工艺过程相关的信息包括：全部设备、仪表、控制连锁方案、管道、阀门及管件、开停车管道、特殊操作要求、安装要求、布置要求、安全要求等。 工艺设计包提交的内容： 1.1 设计基础 1、工艺装置的组成和工艺特性 2、生产规模 3、年操作小时 4、原料、催化剂和化学品规格 5、工艺工程规格和用量 6、产品规格 7、原料和化学品、催化剂的消耗和单耗值 8、技术保证指标 9、废物（三废）的性质、排放量和建议的处理方法 10、安全卫生 1.2 工艺说明 1、工艺原理 2、主要工艺参数 3、工艺流程说明 1.3 工艺流程图 PFD，表示工艺生产所有的主要设备（包括名称、位号）、关键阀门、流量、温度、压力、热负荷以及控制方案。 1.4 物料平衡和能量平衡 根据计算结果列出物流表，应包括流程中每股物料组成、状态、流量、相对密度、黏度、温度和压力等。 1.5 管道及仪表流程图 1.6 工艺设备表 列出主要工艺设备名称、数量和规格。 1.7 主要工艺设备的工艺规格书 1.8 自动控制和仪表 1、初步的仪表一览表、PLC 开关量输入、输出点，DCS 开关量输入输出点 2、初步仪表回路规格 3、工艺控制和连锁系统包括报警系统和连锁系统的参数 4、仪表系统说明 1.9 管道设计 1.10 电气设计 1.11 泄放阀和安全阀 1.12 分析手册 1.13 工艺操作手册 PIO 设计需要的资料： 1、 项目资料：开工报告、工程设计基础数据、工程设计计划进度表 2、 工艺资料：工艺包、工艺系统专业计算所需物料量、物性数据和操作条件、技术风险备忘录 3、 自控资料、：工艺控制方案、塔器、容器、换热器、特殊设备和工业炉等各类设备上的仪表接口、成套设备的限定供货范围、配合工艺系统专业完成各版 P ID 的有关仪表部分的工作。 4、 设备布置图 5、 管道材料规格资料 6、 设备资料 7、 机泵资料 8、 环保资料 管道及仪表流程图的管道编号的内容包括图纸编号、设备位号、仪表位号、管道编号、特殊管件编号等。 需要编号的管道：1、在 P ID 上表示的全部工艺管道，包括支管道和辅助管道。2、在P ID 上表示的全部公用工程管道，包括环保、热力、给排水、冷冻、暖风等专业的管道。3、放空、放净阀后的放空、放净管道。4、设备管口接有阀门、盲板、丝堵或仪表，可以把所有管口合编一个号。 管道号的组成： 01 PG001-150-B2A-H装 置 工 段 编 号物料介质代号管道顺序号隔热、保温、防火、隔...
