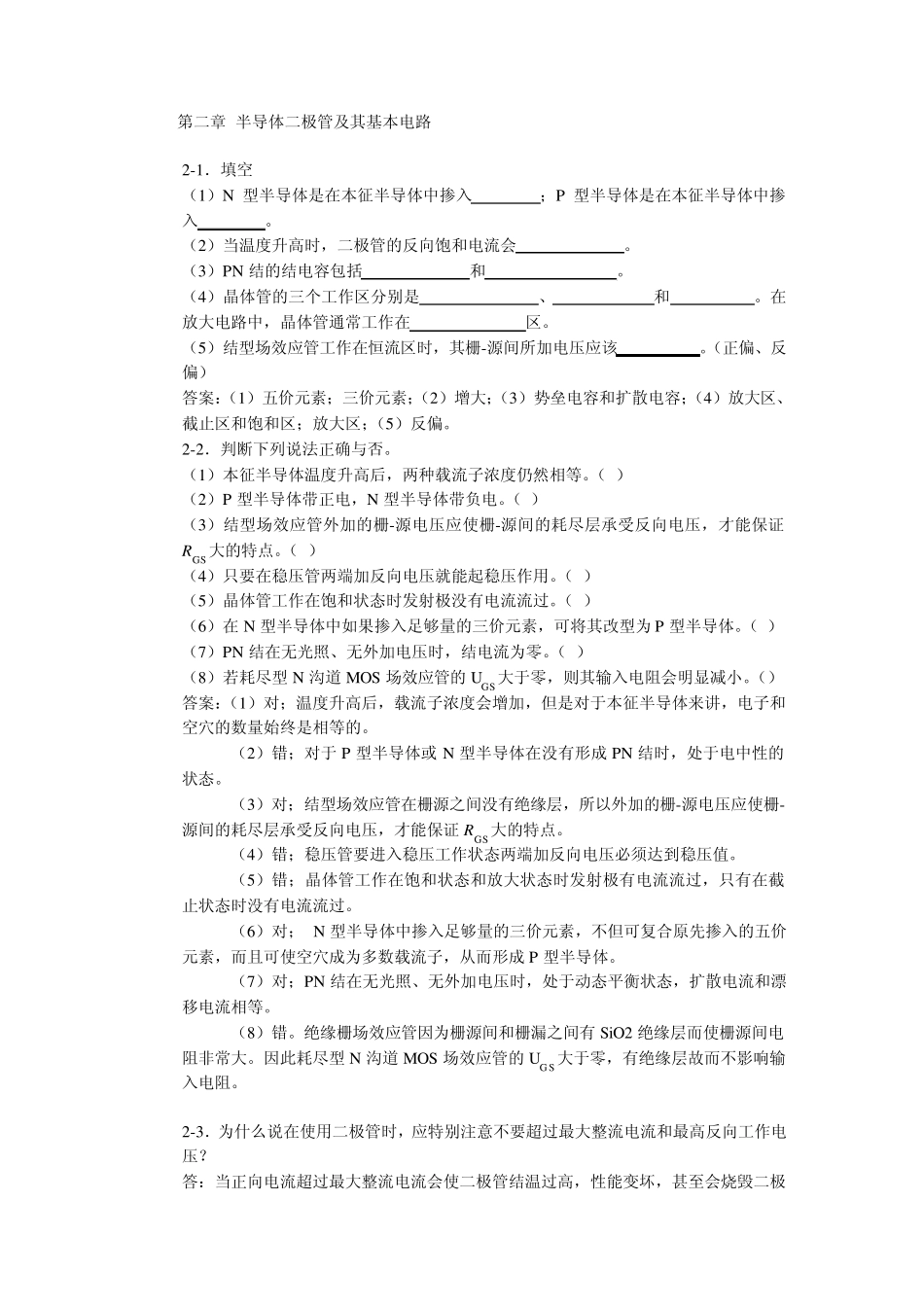

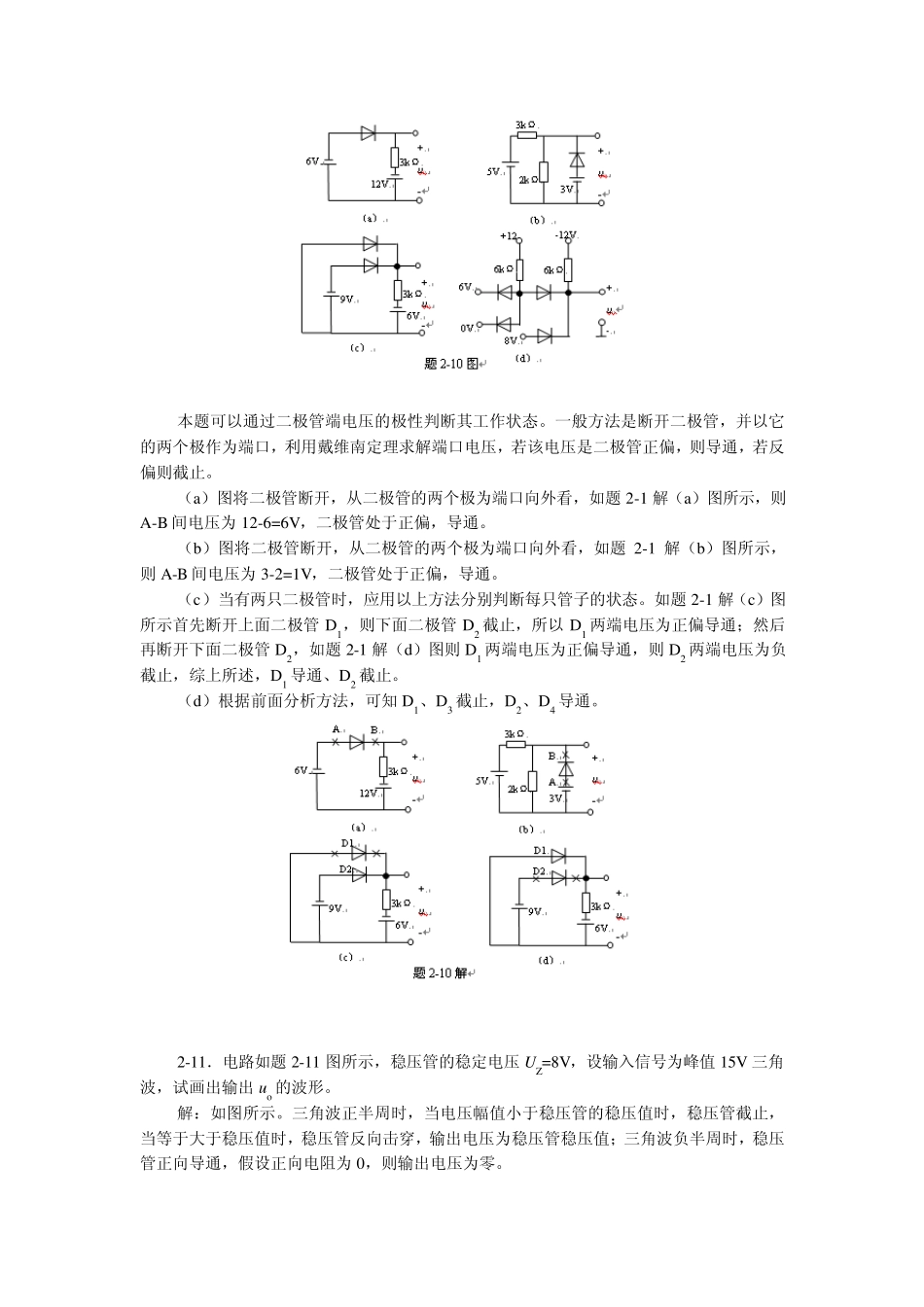

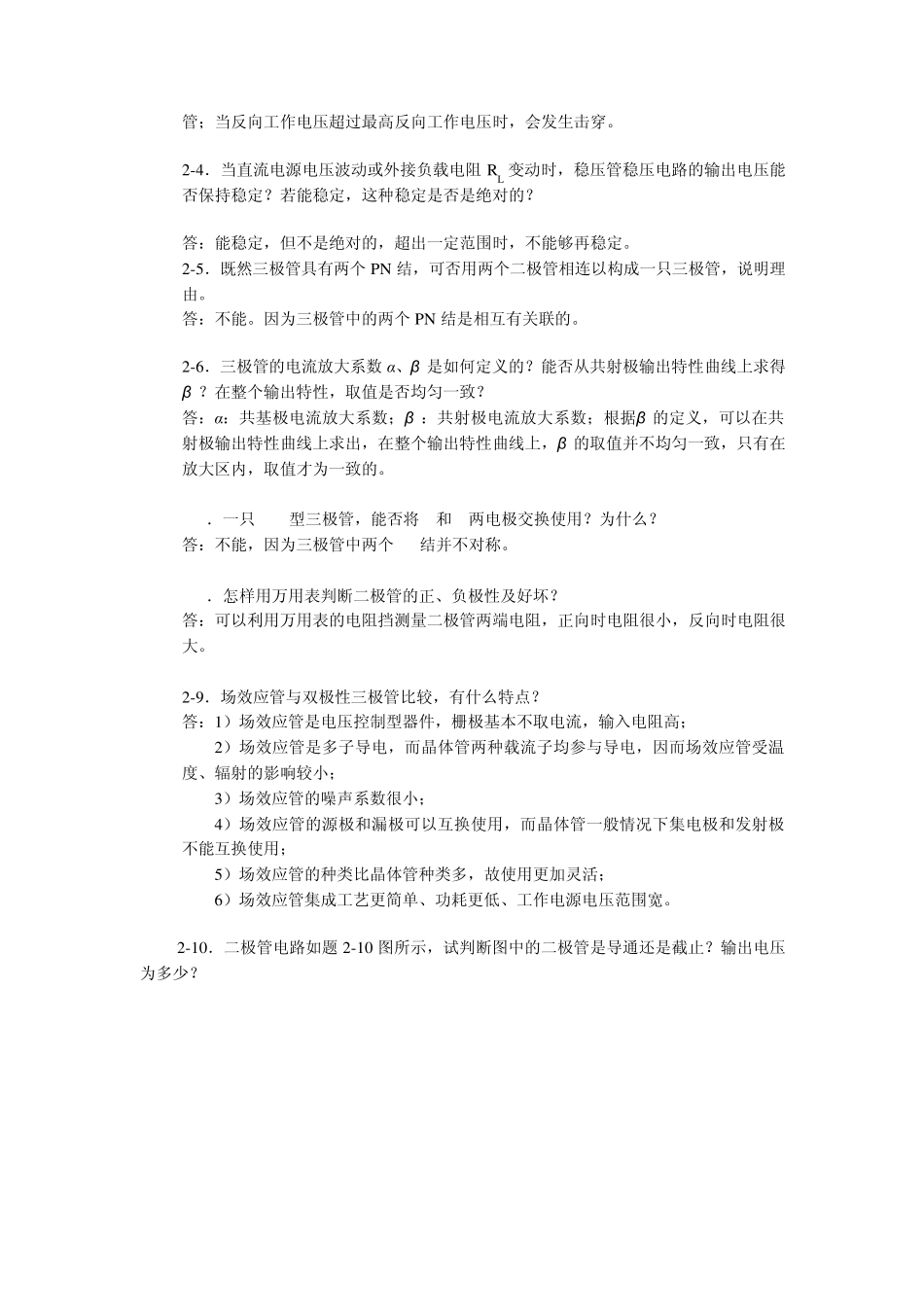

第二章 半导体二极管及其基本电路 2-1.填空 (1)N 型半导体是在本征半导体中掺入 ;P 型半导体是在本征半导体中掺入 。 (2)当温度升高时,二极管的反向饱和电流会 。 (3)PN 结的结电容包括 和 。 (4)晶体管的三个工作区分别是 、 和 。在放大电路中,晶体管通常工作在 区。 (5)结型场效应管工作在恒流区时,其栅-源间所加电压应该 。(正偏、反偏) 答案:(1)五价元素;三价元素;(2)增大;(3)势垒电容和扩散电容;(4)放大区、截止区和饱和区;放大区;(5)反偏。 2-2.判断下列说法正确与否。 (1)本征半导体温度升高后,两种载流子浓度仍然相等。( ) (2)P 型半导体带正电,N 型半导体带负电。( ) (3)结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压,才能保证RGS大的特点。( ) (4)只要在稳压管两端加反向电压就能起稳压作用。( ) (5)晶体管工作在饱和状态时发射极没有电流流过。( ) (6)在N 型半导体中如果掺入足够量的三价元素,可将其改型为 P 型半导体。( ) (7)PN 结在无光照、无外加电压时,结电流为零。( ) (8)若耗尽型N 沟道 MOS 场效应管的UGS大于零,则其输入电阻会明显减小。() 答案:(1)对;温度升高后,载流子浓度会增加,但是对于本征半导体来讲,电子和空穴的数量始终是相等的。 (2)错;对于 P 型半导体或 N 型半导体在没有形成 PN 结时,处于电中性的状态。 (3)对;结型场效应管在栅源之间没有绝缘层,所以外加的栅-源电压应使栅-源间的耗尽层承受反向电压,才能保证 RGS大的特点。 (4)错;稳压管要进入稳压工作状态两端加反向电压必须达到稳压值。 (5)错;晶体管工作在饱和状态和放大状态时发射极有电流流过,只有在截止状态时没有电流流过。 (6)对; N 型半导体中掺入足够量的三价元素,不但可复合原先掺入的五价元素,而且可使空穴成为多数载流子,从而形成 P 型半导体。 (7)对;PN 结在无光照、无外加电压时,处于动态平衡状态,扩散电流和漂移电流相等。 (8)错。绝缘栅场效应管因为栅源间和栅漏之间有 SiO2 绝缘层而使栅源间电阻非常大。因此耗尽型N 沟道 MOS 场效应管的UG S大于零,有绝缘层故而不影响输入电阻。 2-3.为什么说在使用二极管时,应特别注意不要超过最大整流电流和最高反向工作电压? 答:当正向电流超过最大整流电流会使二极管结温过高,性能变...
