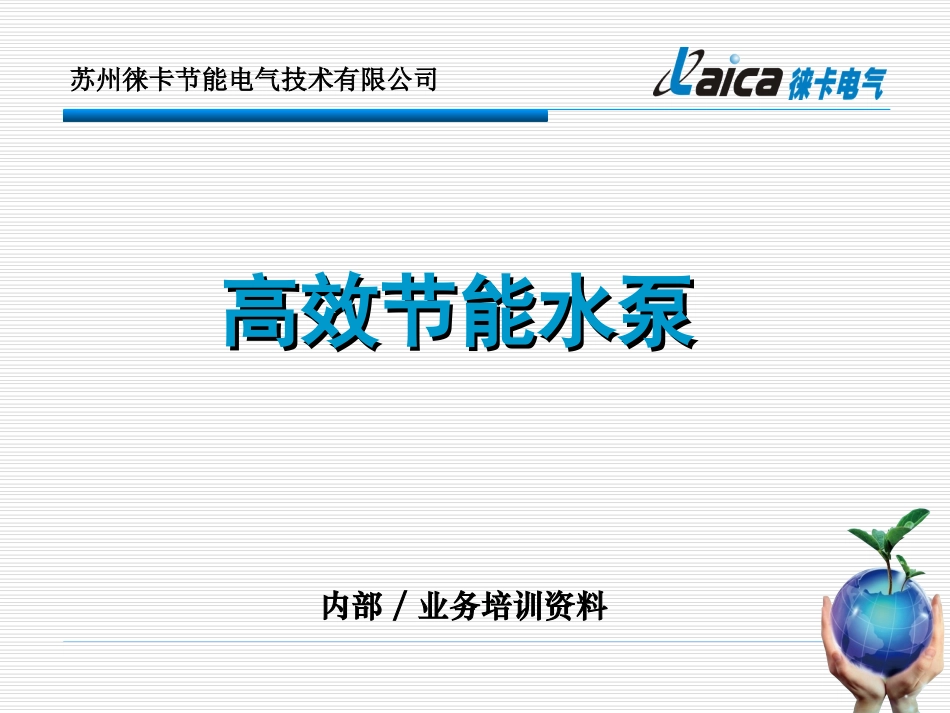

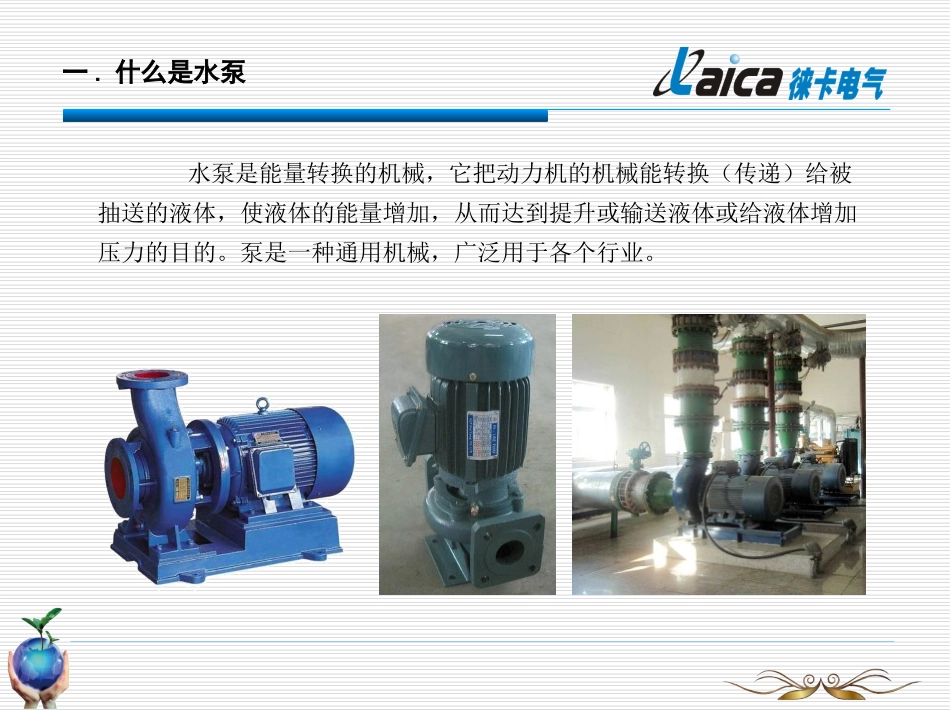

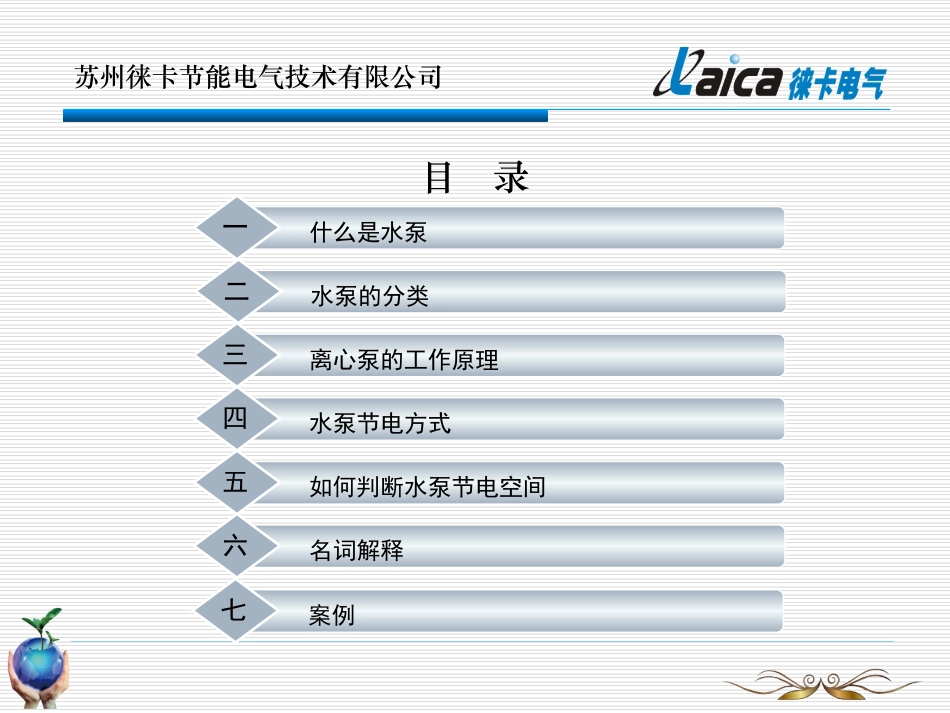

苏州徕卡节能电气技术有限公司高效节能水泵高效节能水泵内部/业务培训资料目录苏州徕卡节能电气技术有限公司水泵的分类二什么是水泵一离心泵的工作原理三水泵节电方式四如何判断水泵节电空间五名词解释六案例七3一.什么是水泵水泵是能量转换的机械，它把动力机的机械能转换（传递）给被抽送的液体，使液体的能量增加，从而达到提升或输送液体或给液体增加压力的目的。泵是一种通用机械，广泛用于各个行业。二.水泵的分类水泵的类型较多，结构各异，按其工作原理可分为以下二大类：1.叶片式泵叶片式泵是靠泵内高速旋转的叶轮将动力机的机械能转换给被输送的液体。常见的这类泵有离心泵、轴流泵、混流泵。2.容积式泵容积式泵靠工作室容积周期性变化输送液体。容积式泵根据工作室容积变化的方式又分为往复泵和回转泵两种，往复泵是利用柱塞在缸内做往复运动来改变工作室容积进行输送液体。回转泵是利用转子作回转运动进行输送液体。因我们主要针对离心泵做节能改造，其它泵的工作方式可进行了解。叶片泵柱塞泵齿轮泵离心泵在启动前，泵体和进出水管路应充满水，当动力机通过泵轴带动叶轮高速旋转时，叶轮中的水由于受到惯性离心力的作用，由叶轮中心甩向叶轮外缘，并汇聚到泵体内，获得势能和动能的水体在泵体内被导向出水口，然后通过出水管路输送至用水点。与此同时，叶轮进口处产生真空，而作用于进水池水面的压强为大气压强，进水池中的水便在此压强差的作用下，通过进水管路吸入叶轮。叶轮不停地旋转，水就源源不断地被甩出和吸入。这就是离心泵的工作原理。离心泵工作原理三.离心泵的工作原理四.离心泵节能方式1.离心泵节能方式有三种：A.水泵变频调速节能（比较常见）B.水泵叶轮改造节能（比较少）C.更换电机和水泵节电（减少水管阻力和选择合理扬程、流量节电）四.离心泵节能方式2.水泵变频调速节能的原理：水泵的动力机（电机）转速n，流量Q、扬程H、电机轴功率P存在一定的比例关系：在有些场合下，由于水泵的供应流量大于需求流量时，操作人员会通过调节阀门控制出水量时，可采用变频调速进行节能。主要应用于循环水泵的节能，水泵节能客户认知度比较高，普及程度比较高，价格较低。缺点：转速调节范围有限，因为转速与扬程成平方比关系，调速时扬程衰减较大。对于工作于大流量小扬程状态小大水泵无法进行改造。32121221212121)()(nnPPnnHHnnQQ3.水泵叶轮改造节能改造原理：当使用中的水泵流量比实际所需要的流量大、而又不能采用调速控制时，可将原有水泵的叶轮车削一段或更换叶轮，这时水泵的相对性能将按下列近似关系式改变：切削叶轮节能的改造具有一定的局限性，所以市场这种改造方式的客户很少，主要问题有：A.技术性要求较高，需要对水泵生产工艺及水泵运行状况非常了解。B.切削后的叶轮无法在恢复，存在一定的风险性。C.叶轮切削会导致水泵的效率降低。8412122121221212)()()(DDNNDDHHDDQQ四.离心泵节能方式94.更换高效水泵节电原理（减少水管阻力和选择合理扬程、流量）：针对水泵变频节能和切削叶轮节能存在的缺点，采用新式高效率水泵及电机替代老式低效率水泵和电机，并根据水泵运行曲线选择更接近水泵运行工况点的水泵进行替换，会获得明显节能效果，主要节能根据：A.针对偏移高效区的水泵，根据现场实际需求情况，合理配置水泵。B.提高叶轮与泵壳的表面光洁度。C.提高泵内的流动特性，使其处在最佳状态，保证泵具有良好的吸入性能和运行效率。原理介绍四.离心泵节能方式101.观察水泵的出口阀门开度:A.未全开状态：水泵的阀门未全开。（流量配置偏大，有改造空间）B.全开状态，通过电机运行状态进行判断：①水泵的工作电流偏小。（可推测水泵工作在高扬程区，要注意实际需求扬程，改造空间较小）②水泵工作电流偏大，甚至超过而定电流。（水泵流量配置偏小，若扬程需求不高，有改造空间）2.根据扬程判断:根据水泵进出口的压差，判断水泵是否有节能空间。A.进出口压差较大，管道压力损失较大，流量需求比较大。B.进出口压差较小，管道压力损失较小，流量需求比较小。C.结合水泵的扬程流量曲线（铭牌）进行判断。五.如何判断水泵节能空间六.名词解释...
